Трехфазный силовой трансформатор: ключевые характеристики, которые необходимо сравнить перед закупкой

Ключевые характеристики трёхфазного силового трансформатора: что необходимо сравнить перед закупкой

При поиске трёхфазного силового трансформатора закупочные команды быстро понимают, что цена является лишь одним из факторов принятия решения. Трансформатор, который на бумаге кажется экономичным, может обойтись дорого, если он перегревается, потребляет избыточную энергию или требует непредвиденного обслуживания. Для проектов электросетей, заводов, коммунальных предприятий и объектов инфраструктуры основная задача заключается в выборе установки, которая одновременно соответствует электрической системе, условиям эксплуатации и целевым совокупным затратам в долгосрочной перспективе.

Именно поэтому проверка поставщиками и отделом закупок должна выходить за рамки коммерческого предложения. Номинальное напряжение, мощность, эффективность, класс изоляции, уровни потерь, способ охлаждения и требования соответствия стандартам — всё это влияет на работу трансформатора после установки. Во многих проектах разница между правильно подобранным и неподходящим трансформатором не очевидна в первый день: позднее она проявляется в стабильности работы, простоях и счетах за электроэнергию.

Начинайте с системы, а не с каталога

Перед сравнением моделей необходимо определить, какие задачи трансформатор должен выполнять в рамках проекта. Должен ли он понижать среднее напряжение для распределения на предприятии, обеспечивать работу подстанции или питать смешанную промышленную нагрузку с частыми изменениями? Трёхфазный силовой трансформатор никогда не выбирается изолированно. Он должен соответствовать напряжению на входе, характеру нагрузки на выходе, уровням токов короткого замыкания, пространству для установки и условиям окружающей среды.

Закупочные команды часто экономят время, слишком рано запрашивая коммерческие предложения, ещё до определения этих основных параметров. В результате предложения оказываются несопоставимыми, и их трудно анализировать. Более эффективный подход — сначала подтвердить назначение, а затем использовать единую техническую основу для всех поставщиков. После этого реальное сравнение становится значительно яснее.

Номинальное напряжение и коэффициент трансформации: первый критерий отбора

Номинальное напряжение — одна из характеристик, которую проще всего упустить из виду, поскольку она кажется очевидной. На практике именно здесь часто начинаются проблемы с выбором. Необходимо подтвердить как первичное, так и вторичное напряжение, диапазон регулирования ответвлений, а также то, рассчитан ли трансформатор на фактические колебания напряжения сети на объекте.

Если напряжение сети нестабильно или на стороне нагрузки установлено чувствительное оборудование, неподходящий коэффициент трансформации может привести к эксплуатационным проблемам. Важны и настройки ответвлений. На объектах с сезонными изменениями нагрузки или нестабильной сетью возможность регулировки ответвлений помогает лучше контролировать напряжение, не заставляя другое оборудование работать с избыточной нагрузкой.

Главный вопрос заключается не только в том, «соответствует ли он требованиям?», но и в том, «сохраняется ли это соответствие в реальных условиях эксплуатации?»

Мощность должна соответствовать профилю нагрузки, а не только пиковому спросу

Многие покупатели ориентируются на номинальную мощность в kVA или MVA и выбирают размер по максимальной ожидаемой нагрузке. Это понятно, но такой подход может вводить в заблуждение. Слишком мощный трансформатор может работать неэффективно при малой нагрузке. Недостаточно мощный трансформатор будет работать почти на пределе и стареть быстрее запланированного срока.

Для закупки более важным показателем является профиль нагрузки: пусковые токи, коэффициент спроса, предполагаемое расширение и непрерывный или периодический режим работы. Промышленные предприятия с двигателями, компрессорами, сварочными системами или изменяющимся производственным графиком часто требуют более тщательного расчёта мощности, чем предполагает простой расчёт по пиковому значению.

Необходимо также учитывать будущее расширение. Если в проекте вероятно последующее увеличение мощности, выбранный трансформатор должен обеспечивать запас для роста без необходимости преждевременной замены.

Уровни потерь и эффективность влияют на совокупную стоимость владения

Для многих закупочных команд именно уровни потерь превращают экономическое обоснование в реальный расчёт. Два трансформатора могут иметь схожую первоначальную стоимость, но потери холостого хода и нагрузочные потери способны привести к совершенно разным эксплуатационным затратам с течением времени. В энергоёмких производствах эта разница может быть значительной.

Потери холостого хода важны, поскольку присутствуют всё время, пока трансформатор находится под напряжением. Нагрузочные потери увеличиваются с ростом тока и становятся особенно значимыми при высокой загрузке трансформатора. Сравнение этих значений у разных поставщиков позволяет точнее оценить долгосрочные затраты, чем ориентация только на закупочную цену.

Эффективность — это не просто технический показатель, а элемент закупочной стратегии. На протяжении всего срока эксплуатации проекта, особенно в коммунальных или промышленных распределительных системах, снижение потерь помогает улучшить экономические показатели работы и уменьшить тепловыделение.

Способ охлаждения и класс изоляции определяют надёжность

Способ охлаждения влияет на способность трансформатора отводить тепло, выдерживать перегрузки и работать при различных температурах окружающей среды. Масляные конструкции широко применяются там, где важны долговечность и эффективный отвод тепла. Сухие трансформаторы могут быть предпочтительны для помещений или объектов с повышенными требованиями к пожарной безопасности. Правильный выбор зависит от условий установки, а не от привычки.

Класс изоляции следует оценивать вместе со способом охлаждения. Высокая температура окружающей среды, высота над уровнем моря, влажность и пыль могут влиять на тепловые характеристики. Если трансформатор будет работать в сложных условиях, изоляционная система должна обеспечивать стабильную работу без частого снижения допустимой нагрузки.

На объектах, где электрическое помещение или подстанция имеют ограниченную вентиляцию, системе охлаждения следует уделить особое внимание. Недостаточно, чтобы трансформатор соответствовал техническому описанию; он должен сохранять заявленные характеристики в помещении, где будет эксплуатироваться.

Практический пример распределения среднего напряжения

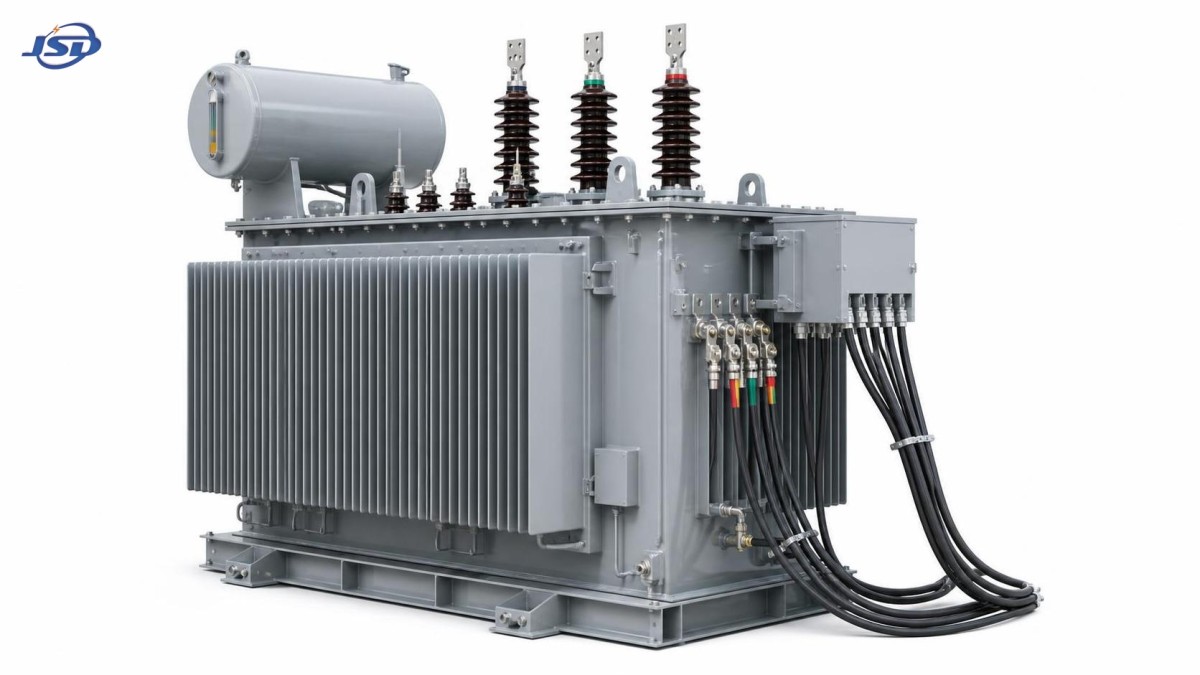

Во многих промышленных и коммунальных проектах покупатели, которым требуется решение для понижения среднего напряжения, сравнивают такие продукты, как масляный силовой распределительный трансформатор 33kV, с альтернативами аналогичной мощности, но с иными уровнями потерь, схемами охлаждения или конфигурациями ответвлений. Именно здесь особенно полезна чёткая сравнительная таблица: она помогает закупочным командам понять, действительно ли предлагаемая установка соответствует электрическим условиям, а не только заявленному напряжению.

При такой закупке трансформатор, который кажется немного дороже, на самом деле может снизить риски в течение всего жизненного цикла, если он обеспечивает лучшие показатели потерь, больший тепловой запас или более подходящую конструкцию изоляции для условий эксплуатации на объекте.

Соответствие стандартам — не формальность

Стандарты и протоколы испытаний могут восприниматься как обычная документация, однако они имеют ключевое значение для уверенности при закупке. Покупателям следует подтвердить, что трансформатор соответствует применимым стандартам IEC, IEEE или требованиям конкретного проекта, а также имеет необходимые документы по типовым испытаниям, приёмо-сдаточным испытаниям и инспекции.

Соответствие требованиям влияет не только на приёмку при поставке. Оно также определяет совместимость с остальной системой, результаты страховой проверки, передачу объекта и последующее техническое обслуживание. Если проект связан с общественной инфраструктурой или подключением к сети, качество документации может быть столь же важным, как и само оборудование.

При необходимости запросите информацию о стойкости к токам короткого замыкания, предельных значениях превышения температуры, требованиях к уровню шума и критериях частичных разрядов. Эти детали часто показывают, понимает ли поставщик реальные условия проекта или просто предлагает стандартное каталожное решение.

Не игнорируйте особенности установки и обслуживания

Трансформатор может соответствовать всем электрическим требованиям и при этом оказаться неудобным в практической эксплуатации. Закупочным командам следует проверить габариты, расположение выводов, точки подъёма, необходимость маслосборника, доступ для осмотра и пространство для обслуживания. Во время участия в тендере эти параметры могут казаться второстепенными, но они влияют на график проекта и стоимость установки.

Следует учитывать и требования к обслуживанию. Если трансформатор будет установлен на объекте с ограниченным количеством технического персонала, важными преимуществами станут простые процедуры проверки и надёжная конструкция компонентов. Если запасные части необходимо получать быстро, оперативность поставщика должна быть частью оценки.

Покупатели часто сосредотачиваются на сроках поставки и не учитывают стоимость технической пригодности к обслуживанию. Однако конструкция, которую проще проверять и обслуживать, помогает сократить простои и повысить устойчивость всей распределительной системы.

Контрольный список закупки, помогающий избежать распространённых ошибок

Перед подтверждением заказа сравните поставщиков по единому контрольному списку:

• Первичное и вторичное напряжение, включая диапазон регулирования ответвлений
• Номинальная мощность в фактических условиях нагрузки
• Значения потерь холостого хода и нагрузочных потерь
• Ожидаемая эффективность в различных режимах работы
• Способ охлаждения и тепловой запас
• Класс изоляции и соответствие условиям окружающей среды
• Соответствие стандартам и документация по испытаниям
• Габариты, ограничения при установке и доступ для обслуживания
• Ожидаемая техническая поддержка и доступность запасных частей

Этот контрольный список прост, но он помогает предотвратить одну из наиболее распространённых ошибок при закупке: сравнение трансформаторов только по цене без учёта их работы после ввода в эксплуатацию.

Для покупателей, работающих в сфере электросетей, промышленного производства и инфраструктурных проектов, лучший трёхфазный силовой трансформатор обычно не является ни самым дешёвым, ни самым мощным. Это установка, которая соответствует назначению, защищает долгосрочный эксплуатационный бюджет и обеспечивает проекту возможность безопасной и стабильной работы.

Именно поэтому многие закупочные команды предпочитают сотрудничать с производителями, которые понимают как инженерные, так и логистические аспекты поставки. Поставщик с сильной технической поддержкой, организованным производством и стабильным контролем качества может сделать проверку спецификации значительно менее рискованной и намного более надёжной.

Если решение о закупке принимается тщательно, трансформатор становится тем, чем он и должен быть: стабильной частью системы, а не постоянным источником проблем. В энергетических проектах именно такая незаметная надёжность часто и представляет собой настоящую ценность.
