متى يلزم استخدام محول تأريض ثلاثي الطور في نظام القدرة؟

يلزم استخدام محول تأريض ثلاثي الطور عندما لا تحتوي منظومة طاقة ثلاثية الطور على نقطة محايدة قابلة للاستخدام، لكنها لا تزال تحتاج إلى اتصال محدد بالأرض. يحدث ذلك عادةً مع الملفات المتصلة على شكل دلتا، أو قضبان التوزيع غير المؤرضة، أو الأنظمة المُغذاة عبر إلكترونيات القدرة أو المحولات التي لا توفر نقطة محايدة مؤرضة بتوصيلة نجمة.

لا يقتصر السبب العملي على مجرد «إضافة التأريض». إذ ينشئ محول التأريض مسارًا مضبوطًا لتيار عطل أحادي الخط إلى الأرض. ويوفر هذا المسار لمرحلات الحماية معلومات كافية عن التيار أو الجهد لتحديد العطل، وعزل المغذي المتأثر، والحفاظ على تشغيل بقية النظام كما هو مقصود. وبدونه، قد يصعب اكتشاف العطل الأرضي، أو قد ينتج عنه ارتفاعات جهد عابرة مفرطة، أو قد يترك الأجزاء الموصلة المكشوفة عند جهد غير آمن.

السؤال الأول: هل يحتوي النظام بالفعل على نقطة محايدة مؤرضة؟

لا يكون محول التأريض ضروريًا عمومًا عندما يكون للمحول المصدر بالفعل جانب ثانوي بتوصيلة نجمة مؤرضة مصمم بشكل صحيح، وتكون نقطة التعادل هذه متاحة لنظام التوزيع. ففي هذا الترتيب، توفر النقطة المحايدة مرجعًا للأرض بالفعل، ويمكن تنفيذ التأريض مباشرةً أو عبر مقاومة تأريض أو مفاعل تأريض.

تتضح الحاجة أكثر عندما يكون مصدر التغذية الرئيسي متصلًا على شكل دلتا. يمكن لنظام دلتا أن يعمل دون موصل محايد، وهو أمر مفيد للعديد من الأحمال الصناعية، لكنه لا يمتلك نقطة محايدة متأصلة للتأريض. أثناء عطل طور واحد إلى الأرض، قد يستمر النظام في التشغيل مع انزياح جهدي الطورين الآخرين بالنسبة إلى الأرض. وقد يخفي ذلك العطل الأول مع زيادة الإجهاد الكهربائي على العزل السليم.

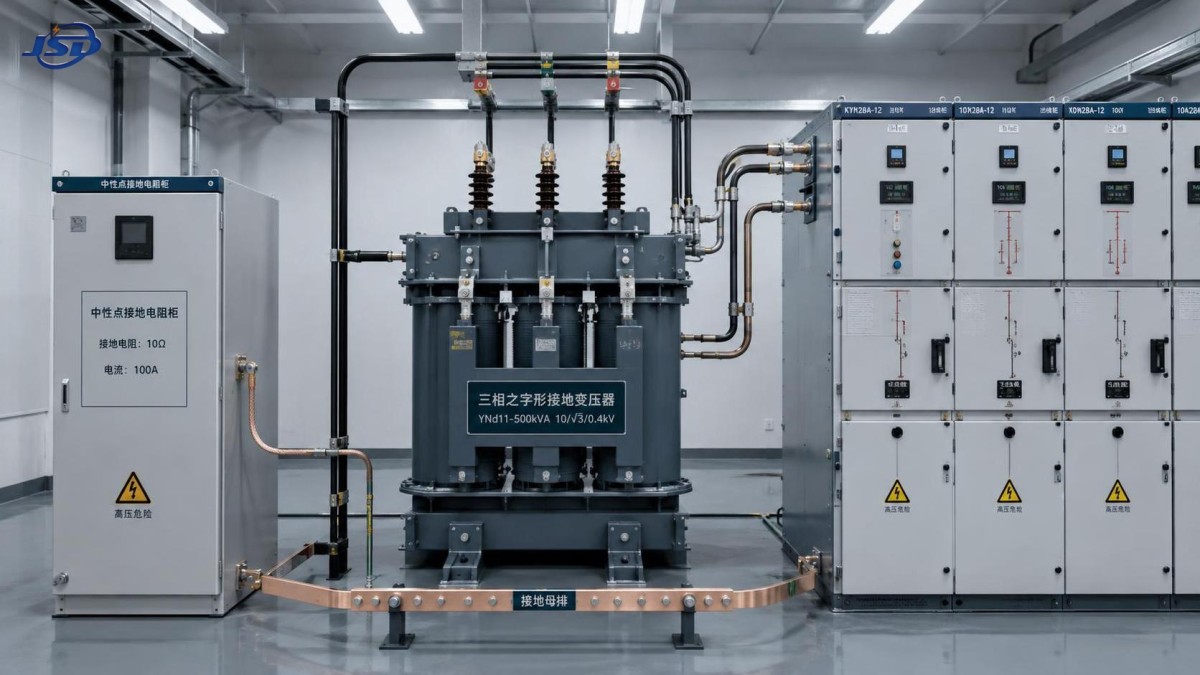

يُركب محول تأريض بتوصيلة زيغزاغ أو نجمة-دلتا لإنشاء نقطة محايدة اصطناعية. ويمكن بعد ذلك تأريض النقطة المحايدة تأريضًا مباشرًا، أو عبر مقاومة، أو عبر مفاعلة، وفقًا لمتطلبات الحماية واستمرارية الشبكة.

الحالات التي يُطلب فيها محول التأريض عادةً

ليست كل منظومة ثلاثية الطور بحاجة إليه. ويُنظر فيه عادةً عندما يخلق تكوين الشبكة وهدف الحماية حاجة فعلية إلى مرجع محايد.

• قضبان الجهد المتوسط أو المنخفض المتصلة على شكل دلتا: يمكن لثانوي دلتا تغذية المحركات والمعدات ثلاثية الطور بكفاءة، لكنه لا يوفر نقطة محايدة لتأريض النظام. ويوفر محول التأريض هذه النقطة دون تغيير توصيل محول القدرة الرئيسي.
• المنشآت الصناعية ذات التوزيع المعتمد بكثافة على المحركات: غالبًا ما تحتاج المنشآت المزودة بمحركات كبيرة، ومحركات سرعة متغيرة، ومعدات عمليات، ودوائر مغذيات طويلة إلى كشف موثوق للأعطال الأرضية. ويساعد ترتيب التأريض المضبوط أنظمة الحماية على تمييز العطل عن ظروف التشغيل العادية.
• أنظمة تجميع الطاقة المتجددة: قد تتضمن منشآت الطاقة الشمسية وطاقة الرياح محولات عاكس متعددة، ومغذيات تجميع، ومعدات فصل، وتكوينات تشغيل متغيرة. ويمكن لمحول التأريض توفير مرجع تأريض مستقر لقضيب التجميع عندما لا يوفره تكوين المصدر بخلاف ذلك.
• الشبكات المصغرة القابلة للعمل في وضع الجزرية: عند فصلها عن شبكة المرفق، قد تفقد الشبكة المصغرة مرجع التأريض الذي كان موجودًا عبر محول الشبكة العلوي. وإذا لم ينشئ التوليد المحلي أو محول العاكس نقطة محايدة، فقد تكون هناك حاجة إلى محول تأريض لحماية آمنة من الأعطال في وضع الجزرية.
• الأنظمة التي تستخدم التأريض بالمقاومة: إذا كان هدف التصميم هو تحديد تيار العطل الأرضي بدلًا من السماح بتيار عطل مرتفع جدًا، فعادةً ما يُقرن محول التأريض بمقاومة تأريض للنقطة المحايدة. ينشئ المحول النقطة المحايدة؛ وتحدد المقاومة مستوى تيار العطل.
• مشروعات التحديث: قد يكون استبدال محول رئيسي لمجرد الحصول على نقطة محايدة مؤرضة مكلفًا ومعطّلًا. وغالبًا ما تكون إضافة محول تأريض إلى قضيب دلتا قائم حلًا أكثر استهدافًا.

النقطة الأساسية هي أن المحول لا يُختار لأن الموقع لديه «قدرة ثلاثية الطور». بل يُختار لأن النظام يحتاج إلى نقطة تأريض لا يوفرها المصدر القائم.

لماذا قد يسبب النظام غير المؤرض أو ضعيف التأريض مشكلات

في نظام غير مؤرض، قد لا يسحب أول عطل من خط إلى الأرض سوى تيار سعوي صغير نسبيًا. وقد يبدو ذلك جذابًا لأن المنشأة قد تستمر في العمل. إلا أن استمرار التشغيل مع عطل غير مكتشف له عواقب. إذ قد ترتفع الأطوار غير المعطلة نحو جهد خط إلى خط بالنسبة إلى الأرض، مما يفرض إجهادًا أكبر على الكابلات وملفات المحركات ومانعات الصواعق والمعدات المتصلة.

تعد الأعطال الأرضية القوسية المتقطعة مشكلة بشكل خاص. فقد يؤدي الفصل وإعادة اشتعال القوس إلى ارتفاعات جهد عابرة يصعب التنبؤ بها من قياسات الحمل الروتينية. ويمنح النظام المؤرض عمدًا العطل مسارًا محددًا ويجعل سلوك الحماية أكثر قابلية للتكرار.

يحسن التأريض أيضًا التشخيص. فإذا حدث عطل عزل في مغذٍ ما، يحتاج موظفو التشغيل إلى معرفة الدائرة المتأثرة. ويمكن لترتيب منسق بشكل صحيح يضم محول التأريض ومقاومة التأريض ومخطط المرحلات ومحولات التيار أن يتيح الفصل الانتقائي. ولا يكون الهدف دائمًا فصل القضيب بالكامل؛ بل إزالة الجزء المعطل بأقل انقطاع غير ضروري.

التأريض المباشر والتأريض بالمقاومة وأهمية الفرق بينهما

لا يحدد محول التأريض طريقة التأريض بمفرده. إذ يمكن لنقطته المحايدة دعم ترتيبات تأريض مختلفة، وينتج عن كل منها سلوك مختلف للعطل.

كثيرًا ما يُساء فهم التأريض بالمقاومة. فهو لا يلغي الحاجة إلى الحماية؛ بل يجعل تيار العطل قابلاً للإدارة. ويجب أن يظل مخطط المرحلات قادرًا على اكتشاف الحدث وبدء استجابة الإنذار أو الفصل المطلوبة. وقد يؤدي اختيار مقاومة دون مراعاة تيار شحن النظام ووقت إزالة العطل وحساسية المرحل إلى ترك المنشأة بأداء حماية ضعيف.

محول التأريض مقابل محول قدرة ذي نقطة محايدة بتوصيلة نجمة

ينقل محول القدرة التقليدي الطاقة بين مستويات الجهد. أما محول التأريض فيُركب أساسًا لإنشاء نقطة محايدة وتوفير مسار لتيار التسلسل الصفري. وقد يحمل تيار حمل قليلًا أو لا يحمل أي تيار أثناء التشغيل العادي، لكنه يجب أن يتحمل الإجهاد الحراري والميكانيكي الذي يفرضه العطل الأرضي لمدة الإزالة المحددة.

هذا الفرق مهم عند إعداد المواصفات. فاختيار وحدة بناءً على جهد النظام فقط غير كافٍ. يجب على المصمم أيضًا تحديد جهد النقطة المحايدة المطلوب، وطريقة التأريض، وتيار العطل الأرضي المتوقع، ومدة العطل، ومستوى العزل، والظروف البيئية، وواجهة الحماية. وفي نظام مؤرض بالمقاومة، يجب التعامل مع محول التأريض ومقاومة النقطة المحايدة كوحدة منسقة واحدة لا كمكونات غير مترابطة.

تحتاج مشروعات تخزين الطاقة والطاقة المتجددة إلى مراجعة تأريض منفصلة

تصبح مسائل التأريض أكثر أهمية عندما يتضمن النظام توليدًا قائمًا على العاكسات أو تخزين طاقة البطاريات. وقد تكون محولات العاكس متصلة على شكل دلتا من أحد الجانبين، ويمكن أن يتغير مرجع التأريض وفقًا لما إذا كان الموقع متصلًا بالشبكة أو يعمل في وضع الجزرية أو يشحن أو يفرغ أو ينتقل بين المصادر.

على سبيل المثال، ينبغي لشبكة مصغرة على مستوى المرافق أو صناعية تستخدم نظام بطاريات حاوياتية تقييم قضيب تجميع التيار المتردد ومجموعة متجهات المحول وتوافر النقطة المحايدة وسلوك الحماية في كل وضع تشغيل. قد تكون معدات مثلنظام تخزين الطاقة بالحاويات المبردة بالسائل بقدرة 1MW/2MWh جزءًا من ترتيب أوسع للطاقة المتجددة أو الشبكة المصغرة، لكن حاوية التخزين نفسها لا تحل تلقائيًا تصميم تأريض التيار المتردد. وينتمي قرار محول التأريض إلى المخطط الأحادي الخط الكهربائي الكامل، بما في ذلك PCS، ومحولات رفع الجهد، ومعدات التبديل، والمغذيات، وترتيب الربط بالشبكة.

من الأخطاء الشائعة افتراض أن مصدر المرفق سيوفر دائمًا مرجع التأريض. يفشل هذا الافتراض عندما يفتح مفتاح التحويل اتصال المرفق ويصبح المصدر المحلي مسؤولًا عن الحفاظ على كشف الأعطال. لذلك ينبغي مراجعة التشغيل في وضع الجزرية بشكل مستقل عن التشغيل العادي المتصل بالشبكة.

ما يجب تأكيده قبل تحديد مواصفات الوحدة

أكثر وثيقة بداية فائدة هي المخطط الأحادي الخط. وينبغي أن يوضح جميع توصيلات ملفات المحولات، والنقاط المحايدة، وموصلات التأريض، وأوضاع المفاتيح، والمولدات، وواجهات العاكسات، وأجهزة حماية المغذيات. ومن هناك، يصبح قرار التأريض تقييمًا تقنيًا بدلًا من اختيار من كتالوج.

• هل يُغذى القضيب من دلتا، أو نجمة غير مؤرضة، أو نجمة مؤرضة، أو من أكثر من مصدر؟
• هل تتوفر بالفعل نقطة محايدة مناسبة للتأريض؟
• ماذا يحدث أثناء عطل خط إلى الأرض في كل تكوين تشغيلي؟
• هل ينبغي إزالة العطل فورًا، أو إصدار إنذار لإيقاف مضبوط، أو عزله بشكل انتقائي؟
• ما تيار العطل الأرضي الذي يمكن أن تتحمله معدات التبديل والكابلات والمحول والمقاومة وأجهزة الحماية؟
• هل سيعمل النظام في أي وقت في وضع الجزرية أو مع مصادر متوازية؟
• هل يمكن لمرحلات الحماية اكتشاف تيار العطل المقصود بشكل موثوق؟

ينبغي الإجابة عن هذه الأسئلة معًا. فمحول التأريض الصحيح كهربائيًا لكنه سيئ التنسيق مع المرحلات أو قدرة تحمل المقاومة أو تصنيفات معدات التبديل لن يحقق نتيجة الحماية المقصودة.

الحالات التي قد لا يكون فيها الحل المناسب

محول التأريض ثلاثي الطور ليس ملحق أمان عامًا. فقد لا يكون ضروريًا عندما يوفر مصدر بتوصيلة نجمة مؤرضة بالفعل نقطة محايدة محمية ومحددة السعة بشكل صحيح. وقد يكون أيضًا الحل الخاطئ إذا كانت المشكلة الأساسية هي عزلًا تالفًا، أو ربطًا غير كافٍ، أو مرحل حماية مطبقًا بشكل غير صحيح، أو فصلًا ضعيفًا بين تأريض المعدات والموصلات المحايدة.

لا ينبغي استخدامه لإنشاء نقطة محايدة لأحمال أحادية الطور عادية ما لم يكن نظام التوزيع ومقاسات الموصلات وتوازن الأحمال ومخطط الحماية مصممة لهذا الغرض. ينشئ محول التأريض مرجع تأريض للنظام؛ وليس تلقائيًا محول خدمة لتغذية أحمال خط إلى محايد.

الأسئلة الشائعة

هل يمكن لنظام متصل على شكل دلتا أن يعمل دون محول تأريض؟

نعم. بعض الأنظمة غير مؤرضة عمدًا. ويعتمد القرار على مخاطر العطل المقبولة، وتنسيق العزل، وفلسفة التشغيل، والقدرة على تحديد أول عطل أرضي. وعندما تكون الحماية المتوقعة ومرجع الأرض المستقر مطلوبين، يكون محول التأريض غالبًا هو الحل المفضل.

هل محول زيغزاغ هو نفسه محول التأريض؟

توصيلة زيغزاغ هي تصميم شائع لمحول التأريض لأنها تنشئ نقطة محايدة مع تقديم معاوقة عالية لتيار الحمل ثلاثي الطور المتوازن. يصف «محول التأريض» الوظيفة؛ بينما تصف «زيغزاغ» إحدى طرق التوصيل المستخدمة لتوفيرها.

هل يحمي محول التأريض المعدات بمفرده؟

لا. فهو ينشئ مسار تيار العطل اللازم لكي تعمل الحماية كما صُممت. وتعتمد الحماية أيضًا على مقاومات أو مفاعلات التأريض عند استخدامها، وإعدادات المرحلات، واستشعار التيار، وأجهزة الفصل، والتنسيق الصحيح عبر النظام.

عندما يفتقر النظام إلى نقطة محايدة مؤرضة، لا يقتصر السؤال الصحيح على ما إذا كان التأريض مرغوبًا. بل هو ما إذا كان الموقع قادرًا على اكتشاف عطل خط إلى الأرض والتحكم فيه وإزالته في ظل جميع ظروف التشغيل المقصودة. وعندما تكون الإجابة لا، غالبًا ما يكون ترتيب محول تأريض مصممًا هندسيًا بشكل صحيح مطلوبًا.
