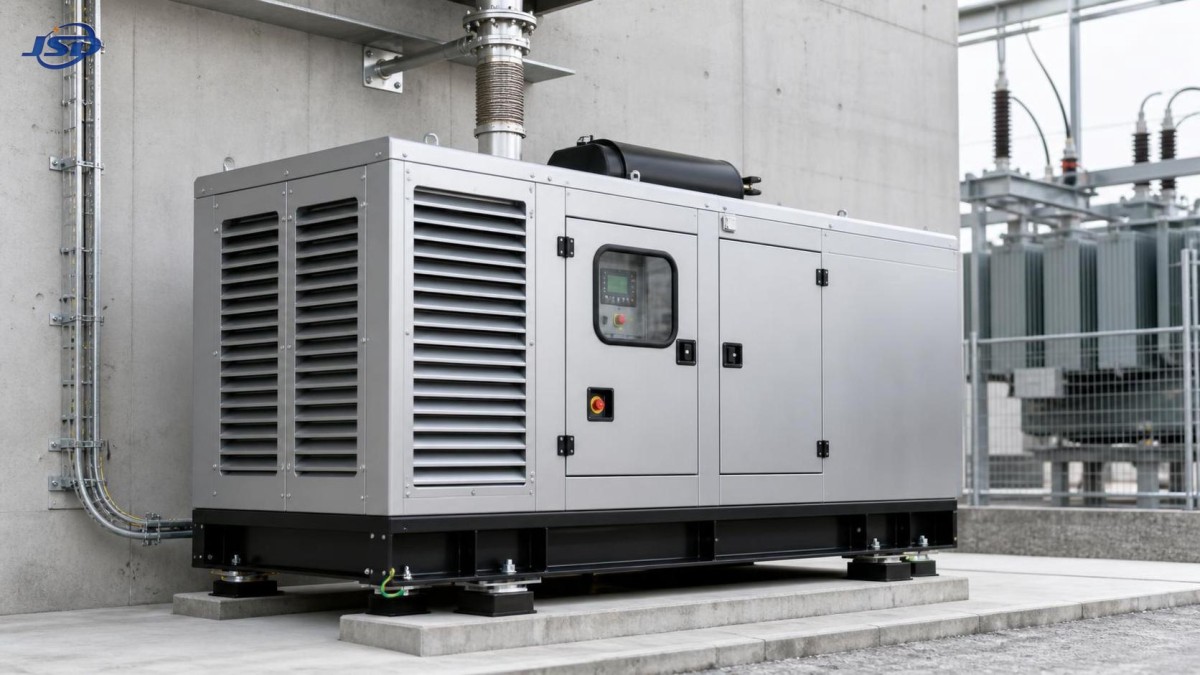

Почему бесшумный дизель-генератор после установки всё равно кажется громким?

После ввода в эксплуатацию многие сервисные команды сталкиваются с одной и той же жалобой: установка продана и смонтирована как бесшумный дизель-генератор, однако заказчик по-прежнему говорит, что она «слишком шумная». В большинстве случаев причина такой жалобы заключается не в одном очевидном дефекте. Она является результатом особенностей распространения шума после монтажа, особенно если вибрационные пути, акустика помещения, прокладка выхлопной системы и режимы нагрузки не оценивались как единая система.

Для специалистов по послепродажному обслуживанию это важно, поскольку проблему редко удаётся решить простой заменой кожуха или спором о паспортных значениях уровня звукового давления в децибелах. Главная задача заключается в том, чтобы определить, какой именно шум слышит заказчик, где он усиливается и имеет ли его источник механическую, аэродинамическую, структурную или эксплуатационную природу. После установления этого различия корректирующие действия становятся гораздо более практичными.

Первое заблуждение: «бесшумный» не означает полностью тихий на объекте

В промышленных проектах термин «бесшумный» обычно означает, что генераторная установка оснащена шумозащитным кожухом, средствами снижения шума на впуске и выпуске, а также виброизоляцией, предназначенной для уменьшения воспринимаемого шума по сравнению с установкой в открытой раме. Это не означает, что машина будет одинаково тихой в любых условиях монтажа.

Именно здесь часто возникают неправильные ожидания. Условия заводских испытаний контролируются, а условия на объекте — нет. Установка, которая демонстрирует приемлемые показатели в испытательной зоне производителя, после монтажа рядом с отражающими стенами, лёгкими стальными конструкциями, кабельными траншеями, углами зданий или неправильно спроектированными выхлопными системами может звучать слишком громко. Поэтому сервисным командам прежде всего следует рассматривать такую жалобу как проблему эксплуатационных характеристик на объекте, а не только как проблему самого изделия.

Что на самом деле слышит заказчик

Когда заказчик говорит, что генератор работает слишком громко, он может описывать несколько различных явлений:

• Низкочастотный гул, передающийся через пол или фундамент
• Резкий шум на выходе выхлопной системы
• Шум вентилятора или воздушного потока вокруг жалюзи и вентиляционных отверстий
• Дребезжание панелей или резонанс кожуха
• Периодический шум при ступенчатом изменении нагрузки, запуске или остановке
• Шум, отражаемый и усиливаемый помещением, стеной или конфигурацией навеса

Если во время осмотра не разделить эти явления, команды часто заменяют не те детали. Глушитель не устранит вибрацию, передаваемую через конструкцию. Дополнительная изоляция внутри кожуха не исправит жёсткое соединение выхлопной системы. Затяжка болтов может уменьшить дребезжание, но не устранит акустические отражения в узком сервисном коридоре.

Передача вибрации — одна из наиболее распространённых причин после монтажа

В полевых условиях «шумность» часто является проблемой вибрации, замаскированной под проблему воздушного шума. Генератор может соответствовать ожидаемым ограничениям по воздушному шуму, однако вибрация передаётся на фундамент, опорную раму, соседнюю стену, топливопроводы или конструкцию для крепления кабелей. Достигнув здания, эта энергия превращает само здание во вторичный источник излучения звука.

К типичным причинам относятся изношенные или неправильно выбранные виброопоры, неровные монтажные поверхности, проблемы с ровностью фундамента, жёсткие соединения трубопроводов и точки крепления, обходящие систему виброизоляции. Бесшумный кожух не может компенсировать вибрационный путь, который фактически превратил монтаж в резонатор.

Для сервисных команд одной из практических проверок является сравнение субъективно воспринимаемой громкости рядом с кожухом и на расположенных поблизости конструктивных поверхностях. Если стена, плита пола или металлическая опора во время работы ощущаются необычно «живыми», жалоба может быть вызвана скорее переданной вибрацией, чем непосредственным шумом двигателя.

Контрольные точки, которые следует проверить на объекте

• Все ли виброизоляторы установлены, правильно ориентированы и равномерно нагружены?
• Не деформировалась ли опорная рама после монтажа из-за недостаточной ровности фундамента?
• Имеют ли топливные, выхлопные и связанные с охлаждением соединения гибкие участки там, где это необходимо?
• Не касаются ли кабельные лотки, кронштейны трубопроводов или металлические защитные ограждения кожуха или рамы?
• Не создала ли какая-либо доработка на объекте жёсткое соединение между машиной и зданием?

Эти проверки являются базовыми, но они позволяют быстрее решить многие спорные вопросы, чем спор о первоначальном заводском сертификате уровня шума.

Конфигурация выхлопной системы может сделать тихую установку резкой и шумной

Ещё одной распространённой причиной того, что установка со сниженным уровнем шума всё равно кажется шумной, является выхлопная система за пределами кожуха. Во многих проектах основное внимание уделяется капоту генератора, а прокладка выхлопной системы рассматривается как простая монтажная деталь. Это ошибка.

Уровень шума выхлопа значительно меняется в зависимости от длины и диаметра трубы, противодавления, количества изгибов, направления выпуска и выбора глушителя. Глушитель, подходящий для одной конфигурации, может плохо работать в другой. Если выхлоп направлен на стену, проезжую часть или твёрдое покрытие, отражённый звук может создать впечатление, что сам генератор работает гораздо громче ожидаемого.

Существует также аспект технического обслуживания. Утечки во фланцах, трещины в сильфонах, неисправные опоры, внутреннее разрушение глушителя или коррозия из-за конденсата со временем могут повышать воспринимаемый уровень шума. Установка, приемлемо работавшая при передаче заказчику, через несколько месяцев может начать вызывать жалобы из-за изменения состояния выхлопной системы, а не из-за ухудшения состояния основного оборудования.

При повторяющихся жалобах командам следует проверять не только глушитель, но и весь тракт выхлопа, включая расстояния между опорами, возможность температурного расширения и то, не передаётся ли нагрузка от трубы обратно на соединение с двигателем.

Акустика объекта часто важнее, чем ожидают покупатели

На трансформаторных площадках, подстанциях, промышленных территориях и в помещениях резервного электроснабжения акустические условия зависят от конкретного объекта. Твёрдые бетонные стены, металлические кровли, узкие зазоры между оборудованием и частично закрытые отсеки генераторов могут отражать и концентрировать звук. Установка, которая показывает приемлемые результаты в открытом пространстве, в ограниченном или отражающем звуки месте монтажа может восприниматься как гораздо более шумная.

Это особенно важно в среде со смешанным оборудованием. Если трансформаторы, вентиляторы охлаждения, помещения распределительных устройств и дизельная генерация расположены близко друг к другу, люди не всегда могут отличить один источник от другого. Генератор могут обвинять в создании общего шумового фона, который фактически усиливается несколькими одновременно работающими объектами.

Для сервисных команд полезный вопрос заключается не просто в том, «насколько громко работает генератор», а в том, «как генератор взаимодействует с пространством». Практический осмотр объекта должен учитывать:

• Расстояние до отражающих поверхностей
• Направлены ли вентиляционные отверстия на стену или в коридор
• Наличие кровельных навесов или ниш, задерживающих звук
• Близлежащее оборудование, маскирующее настоящий источник шума
• Периоды работы, когда окружающий шум ниже и установка становится более заметной

В некоторых проектах умеренное изменение направления выпуска или локальная акустическая обработка дают больший эффект, чем серьёзная доработка внутри кожуха.

Шум воздушного потока охлаждения легко недооценить

Сервисные команды обычно сначала обращают внимание на двигатель и выхлопную систему, однако шум воздушного потока также является распространённым источником жалоб заказчиков. В установках с кожухом вентиляторы радиатора, впускные жалюзи, выпускные отверстия и сопротивление вентиляционного тракта могут создавать весьма заметный широкополосный шум, особенно при высокой нагрузке или высокой температуре окружающей среды.

Если вентиляционный тракт частично перекрыт, если были добавлены не предусмотренные изготовителем сетки или защитные кожухи от непогоды либо если установка работает в жаркой и запылённой среде, потребность в работе вентилятора может возрасти, а вместе с ней — и воспринимаемый уровень шума. Иногда машина работает не «громче» из-за неисправности; она становится громче потому, что в реальных условиях объекта система охлаждения работает интенсивнее, чем во время приёмочных испытаний.

По этой причине сервисные инженеры на энергетических объектах всё чаще рассматривают общую энергетическую и тепловую среду, а не каждый объект оборудования изолированно. На некоторых объектах системы хранения и резервного электроснабжения планируются совместно, чтобы сократить время работы генератора в чувствительные периоды. В таком случае в обсуждении может появиться такое решение, как Контейнерная система накопления энергии с жидкостным охлаждением 1MW/2MWh — не как универсальная замена дизельному генератору, а как часть более широкой стратегии снижения шума, выравнивания нагрузки и повышения устойчивости электроснабжения.

Режим нагрузки изменяет профиль шума

Генератор, который кажется приемлемо тихим при небольшой нагрузке, может стать чрезмерно шумным при высокой выходной мощности, переходных процессах или запуске мощных электродвигателей. Поэтому сервисным командам следует с осторожностью проводить осмотр только на холостом ходу или без нагрузки. Такие условия могут не воспроизводить жалобу заказчика и фактическую эксплуатационную нагрузку на систему.

Шум, возникающий только под нагрузкой, может быть связан с изменением скорости вентилятора, особенностями сгорания, расходом выхлопных газов, структурным резонансом или вибрацией вспомогательных устройств. В некоторых случаях неправильное соответствие нагрузки заставляет установку работать в диапазоне, где сгорание становится более неравномерным или механическое возбуждение ощущается сильнее. В других случаях технологическое оборудование заказчика вызывает быстрые изменения нагрузки, которые не были учтены при выборе или вводе установки в эксплуатацию.

Если это возможно, сопоставьте время возникновения жалобы с журналами нагрузки, наработкой и записями технического обслуживания. Такая закономерность часто показывает, связана ли проблема с монтажом, износом или особенностями применения.

Состояние технического обслуживания также имеет значение даже для правильно установленной установки

Не каждая жалоба на шум после монтажа связана с конструкцией или условиями объекта. Некоторые случаи являются обычными проблемами технического обслуживания, которые становятся более заметными именно потому, что заказчик изначально ожидал низкого уровня шума.

К распространённым примерам относятся:

• Ослабленные панели кожуха, петли или защёлки
• Состарившиеся уплотнения дверей и разрушившаяся акустическая облицовка
• Износ опор двигателя
• Разбалансировка вентилятора или его контакт с защитным ограждением
• Сопротивление воздушного фильтра, влияющее на процесс сгорания или характеристики воздушного потока
• Места утечки выхлопных газов, возникшие после температурных циклов
• Неправильный зазор клапанов или другой механический шум, связанный с двигателем【требуется проверить применимость к конкретной модели】

На практике важна последовательность действий. Перед предложением серьёзных модификаций следует начать с простой проверки состояния оборудования. Сервисные команды теряют доверие, когда рекомендуют реконструкцию акустической защиты, пока элементарные механические люфты остаются неисправленными.

Как организовать эффективную диагностику на объекте

Хорошая диагностика зависит не столько от сложной теории, сколько от дисциплинированного разделения переменных. Для специалистов по послепродажному обслуживанию обычно достаточно повторяемого процесса:

Такой подход помогает избежать распространённой сервисной ошибки — рассматривать каждую жалобу как проблему глушителя. В действительности корректирующая мера может заключаться в замене опор, исправлении крепления выхлопной системы, ремонте кожуха, улучшении воздушного тракта или локальной акустической обработке зоны монтажа.

Какие случаи следует эскалировать, а какие — нет

Некоторые жалобы требуют немедленной эскалации, поскольку могут указывать не только на риск повышенного шума, но и на риск снижения надёжности. К ним относятся новые металлические удары, внезапное изменение тона выхлопа, заметное движение в местах соединения труб, сильная вибрация, ощущаемая через основание, или быстро усиливающийся резонанс панелей. Это не косметические проблемы: они могут указывать на разрушение крепления, усталость опор или механическое ухудшение состояния.

Другие жалобы являются реальными, но должны рассматриваться как вопросы управления ожиданиями и условиями окружающей среды. Если генератор работает нормально, а проблема в основном связана с отражением звука или чувствительностью окружающих, правильное решение может включать изменение объекта, корректировку графика работы или установку дополнительных средств шумоподавления за пределами комплекта генератора.

Это различие важно с коммерческой точки зрения. Когда сервисные команды принимают системную проблему объекта за дефект оборудования, они создают предотвратимые споры между владельцем, монтажной организацией и производителем.

Для пользователей энергетического оборудования главный вывод — необходимость системного подхода

В проектах трансформаторного оборудования и распределения электроэнергии конечные пользователи часто оценивают каждый объект по номинальным характеристикам и данным в брошюре, однако эксплуатационные показатели на объекте зависят от взаимодействия различных элементов. Шум — один из наиболее наглядных примеров. Генератор, фундамент, выхлопной тракт, вентиляционный путь, окружающие конструкции и профиль нагрузки вместе формируют впечатления заказчика.

Именно поэтому сервисные команды, понимающие особенности окружающего оборудования, обычно быстрее решают такие случаи. На объектах, где добавляются новые нагрузки, системы хранения энергии или гибридные резервные схемы, вопрос может сместиться от «Как сделать эту установку тише?» к «Как снизить условия, заставляющие её работать в наиболее мешающем режиме?». В этом контексте даже такое наименование продукта, как Контейнерная система накопления энергии с жидкостным охлаждением 1MW/2MWh, может быть актуально как часть стратегии электроснабжения объекта, а не как отдельная позиция для продажи.

Если после монтажа бесшумный дизель-генератор всё ещё кажется слишком громким, практический ответ обычно находится не в каталоге. Его следует искать на объекте, прослеживая фактический путь распространения шума и проверяя, соответствует ли монтаж по-прежнему исходным предпосылкам, заложенным в первоначальную конструкцию с низким уровнем шума.
