Что делает дизельный генератор сверхтихим без снижения эффективности охлаждения?

Что делает дизельный генератор сверхтихим без снижения эффективности охлаждения?

При технической оценке выражение«сверхтихий дизельный генератор» ни в коем случае нельзя сводить только к показателю шума в рекламной брошюре. Генератор может быть полностью закрыт кожухом и облицован толстым звукопоглощающим материалом, но при этом работать плохо, если воздушный тракт ограничен, радиатор имеет недостаточный размер или горячий воздух циркулирует внутри кожуха. На практике тихая работа имеет значение только в сочетании со стабильным температурным контролем, надежной работой при нагрузке и приемлемым доступом для обслуживания в течение всего срока службы установки.

Именно на этом компромиссе многие конструкции начинают различаться. Шумоподавление и охлаждение по умолчанию не являются противоположными целями, но они конкурируют за одно и то же физическое пространство. Кожух должен блокировать утечку звука, тогда как двигателю и генератору необходимы большие воздушные проходы с низким сопротивлением. Грамотно спроектированный бесшумный комплект решает эту задачу за счет компоновки, а не чрезмерной изоляции.

Для покупателей, работающих на промышленных предприятиях, в системах поддержки энергоснабжения, инфраструктурных проектах или на объектах, где рядом расположены трансформаторы и распределительное оборудование среднего напряжения, эта проблема имеет еще более практическое значение. Чрезмерная акустическая обработка, удерживающая тепло, может сократить срок службы компонентов, повлиять на снижение номинальной мощности и повысить риски технического обслуживания. Поэтому бесшумные характеристики необходимо оценивать как часть всей энергосистемы, а не как отдельную функцию комфорта.

Шум не возникает только в одном месте

Дизельный генератор кажется громким сразу по нескольким причинам: шум сгорания от блока двигателя, механическая вибрация, шум вентилятора, шум выхлопа, а также утечки воздушного шума через вентиляционные отверстия и зазоры между панелями. Обработка только одного источника редко позволяет получить действительно сверхтихий результат.

Это важно, поскольку каждый источник требует отдельного инженерного решения. Шум выхлопа снижается за счет конструкции глушителя и прокладки выхлопного тракта. Структурная вибрация зависит от опор, жесткости рамы и иногда от качества центровки. Шум вентилятора тесно связан со скоростью воздушного потока и конструкцией лопастей. Шум, излучаемый через кожух, зависит от конструкции панелей, уплотнений, а также формы каналов забора и выпуска воздуха. Когда специалисты спрашивают, почему один бесшумный генератор работает лучше другого при схожих заявленных значениях в дБ, ответ часто заключается в том, что один производитель проработал систему в целом, а другой в основном обработал кожух.

Почему в недорогих бесшумных конструкциях часто жертвуют охлаждением

Самый быстрый способ снизить воспринимаемый шум — сделать кожух более закрытым. Однако проблема очевидна: радиатор двигателя и генератор по-прежнему требуют отвода тепла. Если жалюзи для забора воздуха слишком малы, акустические перегородки расположены слишком плотно или выпускной воздух встречает слишком большое сопротивление, вентилятору охлаждения приходится работать интенсивнее, тогда как общий воздушный поток все равно может уменьшиться. Это способно повысить температуру под кожухом, особенно при высокой температуре окружающей среды или постоянной нагрузке.

Конструкция может выглядеть надежной снаружи, но плохо работать в реальных условиях, если тепловые характеристики не были проверены с учетом фактических рабочих условий. Во многих проектах итоговая приемка в меньшей степени зависит от опубликованного уровня шума и в большей — от того, поддерживает ли установка номинальную мощность без перегрева в реальных условиях монтажа. Планировка помещения, расстояние до стен, воздуховоды, высота над уровнем моря и температура окружающей среды могут изменить результат.

Именно поэтому опытные специалисты обычно запрашивают больше, чем просто показатель шума. Им необходимо знать условия испытаний, режим нагрузки, расстояние измерения, схему вентиляции кожуха, конструкцию радиатора и все допущения, связанные со снижением номинальных характеристик.

Что обычно включает сбалансированная сверхтихая конструкция

Лучшие комплекты бесшумных генераторов обычно имеют несколько общих инженерных характеристик.

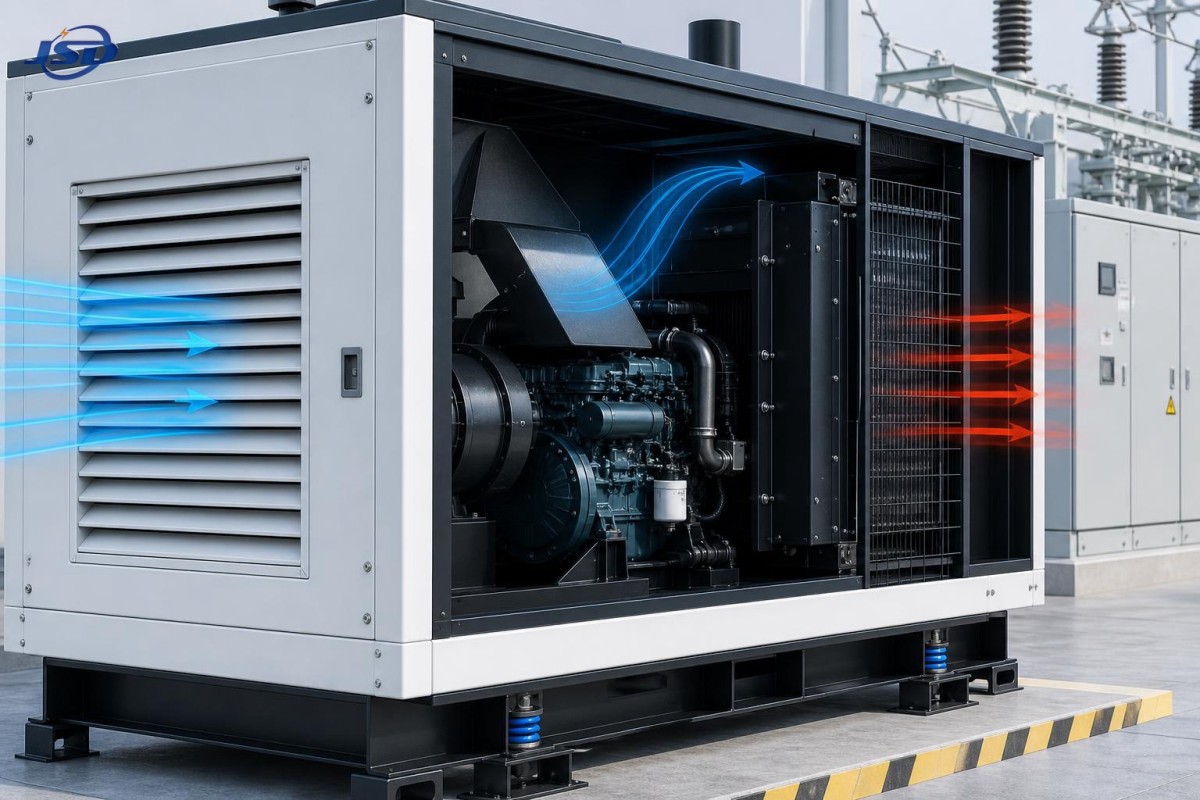

Во-первых, воздушный тракт проектируется целенаправленно. Воздух должен входить и выходить через акустически обработанные проходы, которые уменьшают прямую утечку звука, не создавая чрезмерного статического сопротивления. Обычно это означает наличие специально сформированных входных секций, внутренних перегородок с достаточной свободной площадью и выпускного тракта, предотвращающего повторный подсос горячего воздуха.

Во-вторых, вентилятор и радиатор подбираются с учетом кожуха, а не рассматриваются как отдельные элементы. Более эффективный теплообменник или воздушный тракт с меньшим сопротивлением иногда обеспечивают лучшее охлаждение в реальных условиях, чем простое увеличение производительности вентилятора. Более высокая скорость вентилятора может перемещать больше воздуха, но она также повышает шум и способна свести на нет акустические преимущества кожуха.

В-третьих, расположение акустического материала имеет большее значение, чем только его толщина. Звукопоглощение должно быть направлено на отражающие поверхности и пути утечки, не блокируя зоны обслуживания или входные секции. В неудачных конструкциях изоляция быстро стареет, поскольку расположена слишком близко к источникам тепла или зонам возможного загрязнения маслом.

В-четвертых, виброизоляция должна быть частью комплекта. Если рама передает вибрацию двигателя на панели кожуха, сам кожух превращается в резонатор. Правильные опоры, жесткость панелей и детали крепления часто оказывают большее влияние, чем можно ожидать.

Именно геометрия впускного и выпускного трактов демонстрирует качество инженерной проработки

Одним из наиболее показательных технических контрольных пунктов является геометрия вентиляции. Если входящий воздух должен проходить через узкие резкие повороты, облицованные объемной изоляцией, потери давления быстро возрастают. То же относится к выпуску горячего воздуха. Каждый изгиб, решетка, сетка и перегородка добавляют сопротивление. Серьезная бесшумная конструкция регулирует это сопротивление за счет площади поперечного сечения, более плавных переходов и достаточного разделения зон забора и выпуска воздуха.

Именно здесь конструкция кожуха связана с более широким подходом к проектированию энергетического оборудования. Компании, имеющие опыт проектирования систем передачи и распределения электроэнергии, часто более консервативно подходят к вопросам тепловой надежности, поскольку уже работают с оборудованием, в котором тепло, срок службы изоляции и стабильность эксплуатации тесно взаимосвязаны. Например, Jinshida Electric Power Technology известна оборудованием для передачи и распределения электроэнергии, и этот опыт хорошо соответствует проектам, в которых генератор является лишь частью более крупной энергетической архитектуры, также включающей комплектные распределительные устройства и трансформаторное оборудование, такое какраспределительный трансформатор 13,8 кВ.

Вопросы по стандартам и измерениям, которые нельзя пропускать

Заявленные показатели шума трудно сравнивать, если не определена основа испытаний. Техническим специалистам следует подтвердить как минимум четыре момента: где измерялся уровень звукового давления, относится ли значение к полной нагрузке или другому режиму, какими были условия окружающей среды во время испытаний и отражает ли измерение условия свободного звукового поля или более отражающую среду. Без этого контекста два заявленных значения могут описывать несопоставимые характеристики.

Проверка охлаждения требует такой же тщательности. Генератор, успешно прошедший заводские испытания при умеренной температуре окружающей среды, все равно может потребовать специальной оценки проекта для объектов с высокой температурой, ограниченными машинными помещениями, размещением на крыше или контейнерной установкой. Если в проекте предусмотрены дополнительные устройства шумоподавления, воздуховоды или погодные кожухи, влияние на воздушный поток следует проверить, а не считать незначительным.

Ни один ответственный специалист не должен принимать выражение «сверхтихий» само по себе как техническое заключение. Это описание, а не стандарт. Важен вопрос о том, может ли установка достичь требуемого акустического показателя, сохраняя достаточный тепловой запас в предусмотренной рабочей точке.

Распространенные ошибки при рассмотрении спецификации

Одна из ошибок — сосредоточиться на самом низком заявленном уровне шума и не учитывать удобство обслуживания. Если сервисные двери слишком малы, фильтры или радиаторы труднодоступны либо акустические панели приходится неудобно снимать, эксплуатационные характеристики обычно со временем ухудшаются. Тихое оборудование, которое невозможно эффективно обслуживать, часто становится более шумным из-за износа уплотнений, засорения воздушных каналов или проблем с вибрацией.

Другая ошибка — игнорировать влияние условий монтажа. Бесшумный кожух, испытанный на открытом воздухе, может вести себя иначе, если его установить рядом со стеной, внутри помещения или совместить с внешней обработкой выхлопа. Отражение звука может повысить воспринимаемый шум, а недостаточная вентиляция помещения — снизить эффективность охлаждения ниже ожидаемого уровня.

Третья ошибка — рассматривать охлаждение двигателя как всю тепловую картину. Нагрев генератора, вентиляция аккумуляторного отсека, температура шкафа управления и прокладка кабелей рядом с горячими зонами также требуют внимания. В смешанных энергосистемах, особенно когда выход генератора интегрирован с инфраструктурой среднего напряжения, тепловая надежность всего комплекта важна не меньше, чем заявленный акустический показатель.

Как оценить достоверность конструкции

Достоверная конструкция сверхтихого дизельного генератора обычно сопровождается последовательными ответами, а не только отточенными рекламными заявлениями. Попросите представить концепцию воздушного потока. Проверьте, разделяет ли кожух холодный входящий воздух и горячий выходящий воздух. Уточните, как изолируется вибрация и как сохраняется акустическая герметичность после многократного доступа для обслуживания. Если поставщик обсуждает профиль нагрузки, условия окружающей среды и ограничения монтажа до того, как обещать определенный уровень шума, это обычно является лучшим признаком, чем быстрое коммерческое предложение, основанное на одной цифре в дБ.

Полезно также оценить общий уровень инженерной зрелости поставщика. Ориентация Jinshida Electric на безопасное, энергоэффективное и высокопроизводительное энергетическое оборудование, поддерживаемая техническими командами, контролем производства и системой управления качеством, важна здесь не потому, что производство трансформаторов идентично упаковке генераторов, а потому, что надежные энергетические проекты редко успешно реализуются при изолированном подходе к отдельным компонентам. Независимо от того, связано ли применение с промышленным производством, поддержкой энергосети, инфраструктурой или интеграцией новых источников энергии, тихий генератор должен соответствовать окружающей его электрической системе. В некоторых проектах такая проверка естественным образом распространяется на оборудование выше или ниже по цепи, включая такие изделия, какраспределительный трансформатор 13,8 кВ.

Что необходимо подтвердить перед принятием окончательного решения

До утверждения стоит подтвердить требуемый акустический показатель, основу измерений, ожидаемый диапазон температур окружающей среды, высоту над уровнем моря, если это имеет значение, режим нагрузки, зазоры для вентиляции, а также любые внешние устройства шумоподавления или воздуховоды. Для ответственных установок следует запросить тепловую и акустическую проверку, привязанную к фактической планировке, а не полагаться только на стандартные заводские условия.

Правильный бесшумный генератор — не тот, у которого больше всего изоляции. Это генератор, который снижает шум, одновременно обеспечивая достаточный поток воздуха, эффективный отвод тепла и возможность обслуживания после многих лет эксплуатации. Когда конструкция правильно решает эти основные задачи, выражение «сверхтихий» перестает быть маркетинговой фразой и становится полезным техническим результатом.
