Qu’est-ce qui rend un groupe électrogène diesel ultra-silencieux sans compromettre l’efficacité du refroidissement ?

Pour une évaluation technique, l’expression groupe électrogène diesel ultra-silencieux ne doit jamais être réduite à un simple niveau sonore indiqué dans une brochure. Un groupe électrogène peut être entièrement enfermé et revêtu d’un matériau acoustique épais, tout en offrant de mauvaises performances si le circuit d’air est trop restrictif, si le radiateur est sous-dimensionné ou si l’air chaud recircule à l’intérieur du capotage. En pratique, un fonctionnement silencieux n’est réellement pertinent que s’il s’accompagne d’un contrôle stable de la température, d’un comportement fiable en charge et d’un accès acceptable pour la maintenance pendant toute la durée de vie de l’unité.

C’est dans la gestion de ce compromis que de nombreuses conceptions se distinguent. La réduction du bruit et le refroidissement ne sont pas nécessairement des objectifs opposés, mais ils se disputent le même espace physique. Le capotage doit empêcher les fuites sonores, tandis que le moteur et l’alternateur nécessitent de larges passages d’air présentant une faible résistance. Un ensemble silencieux bien conçu résout ce problème par son agencement, et non par une sur-isolation.

Pour les acheteurs travaillant dans des usines industrielles, des systèmes de soutien aux réseaux électriques, des projets d’infrastructure ou des sites équipés de transformateurs et d’équipements de distribution moyenne tension, la question est encore plus concrète. Un traitement acoustique excessif qui retient la chaleur peut réduire la durée de vie des composants, affecter le déclassement et accroître les risques de maintenance. Les performances acoustiques doivent donc être évaluées comme faisant partie intégrante de l’ensemble du système électrique, et non comme une simple fonction de confort isolée.

Le bruit ne provient pas d’une seule source

Un groupe électrogène diesel paraît bruyant pour plusieurs raisons simultanées : le bruit de combustion provenant du bloc moteur, les vibrations mécaniques, le bruit du ventilateur, le bruit de l’échappement ainsi que les fuites sonores aériennes qui s’échappent par les ouvertures de ventilation et les interstices des panneaux. Traiter une seule source produit rarement un résultat véritablement ultra-silencieux.

Cela est important, car chaque source exige une réponse d’ingénierie différente. Le bruit de l’échappement est traité par la conception du silencieux et le cheminement de la ligne d’échappement. Les vibrations transmises à la structure dépendent des supports, de la rigidité du châssis de base et, parfois, de la qualité de l’alignement. Le bruit du ventilateur est fortement lié à la vitesse de l’air et à la conception des pales. Le bruit rayonné par le capotage dépend de la construction des panneaux, des joints et de la forme des passages d’admission et de refoulement. Lorsque les évaluateurs demandent pourquoi un groupe silencieux est plus performant qu’un autre malgré des valeurs en dB annoncées similaires, la réponse est souvent que l’un des fabricants a traité le système dans son ensemble, tandis que l’autre s’est principalement concentré sur le capotage.

Pourquoi le refroidissement est souvent sacrifié dans les conceptions silencieuses de mauvaise qualité

La manière la plus rapide de réduire le bruit apparent consiste à rendre le capotage plus fermé. Le problème est évident : le radiateur du moteur et l’alternateur doivent toujours évacuer la chaleur. Si les persiennes d’admission sont trop petites, si les chicanes acoustiques sont trop serrées ou si l’air de refoulement rencontre une résistance trop importante, le ventilateur de refroidissement doit fonctionner davantage alors que le débit d’air total peut malgré tout diminuer. Cela peut augmenter la température sous le capotage, notamment lorsque la température ambiante est élevée ou en fonctionnement continu sous charge.

Une conception peut sembler robuste de l’extérieur et pourtant mal fonctionner sur le terrain, parce que le comportement thermique n’a pas été validé dans des conditions réelles d’exploitation. Dans de nombreux projets, la réception finale dépend moins du niveau sonore publié que de la capacité de l’unité à maintenir sa puissance nominale sans surchauffe dans son environnement réel d’installation. L’agencement du local, la distance par rapport aux murs, les conduits, l’altitude et la température ambiante peuvent tous modifier le résultat.

C’est pourquoi les évaluateurs expérimentés demandent généralement plus qu’un simple niveau sonore. Ils souhaitent connaître les conditions d’essai, les conditions de charge, la distance de mesure, le chemin de ventilation du capotage, la configuration du radiateur ainsi que les éventuelles hypothèses de déclassement.

Ce qu’une conception ultra-silencieuse équilibrée comprend généralement

Les ensembles électrogènes silencieux les plus performants présentent généralement plusieurs caractéristiques d’ingénierie communes.

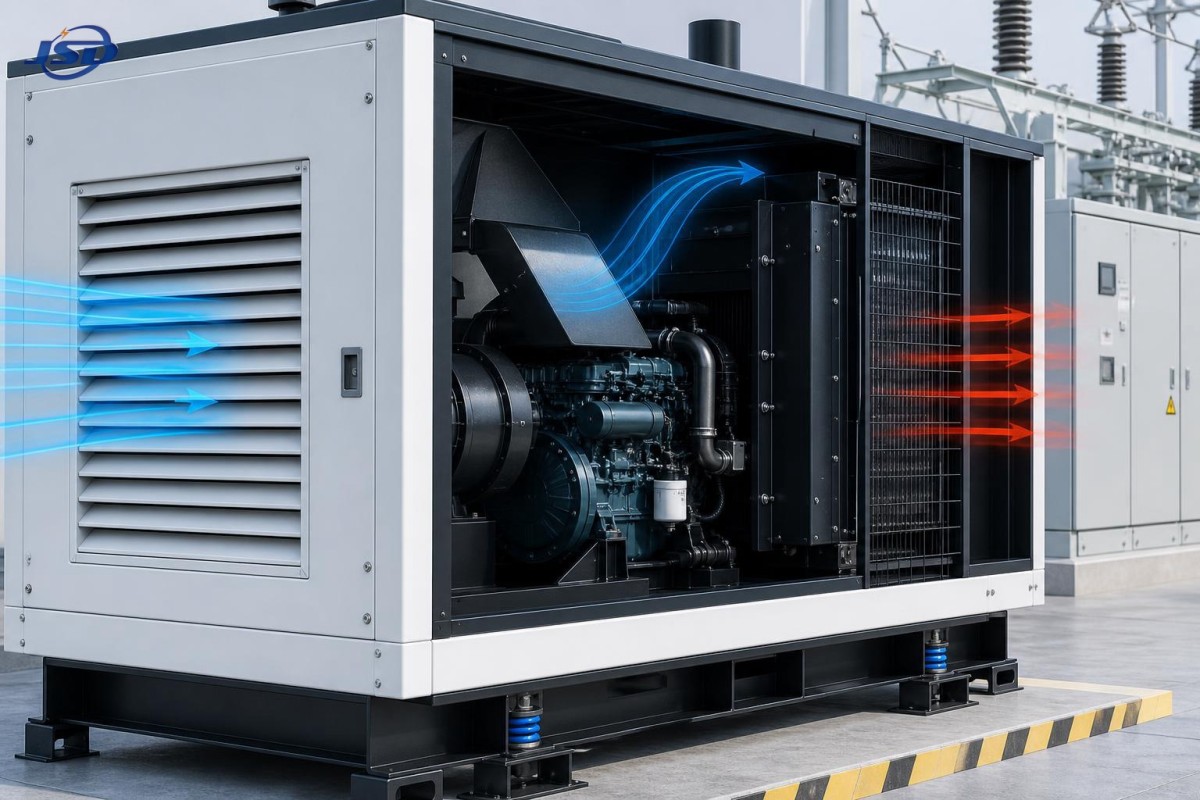

Premièrement, le circuit d’air est conçu de manière réfléchie. L’air doit entrer et sortir par des passages traités acoustiquement, qui réduisent la propagation directe du bruit sans créer une résistance statique excessive. Cela implique généralement des sections d’admission profilées, des chicanes internes offrant une section libre suffisante et un chemin de refoulement empêchant l’air chaud d’être réaspiré.

Deuxièmement, le ventilateur et le radiateur sont adaptés au capotage au lieu d’être considérés comme des éléments distincts. Un échangeur thermique effectivement plus grand ou un circuit d’air moins résistant peut parfois assurer un meilleur refroidissement réel qu’une simple augmentation de la puissance du ventilateur. Une vitesse de ventilateur plus élevée peut déplacer davantage d’air, mais elle ajoute également du bruit et peut annuler le bénéfice acoustique du capotage.

Troisièmement, l’emplacement du matériau acoustique compte davantage que sa seule épaisseur. L’absorption doit cibler les surfaces réfléchissantes et les voies de fuite, tout en évitant de bloquer les zones de maintenance ou les sections d’admission. Dans les conceptions médiocres, l’isolation vieillit rapidement parce qu’elle est située trop près des sources de chaleur ou des points susceptibles d’être contaminés par l’huile.

Quatrièmement, l’isolation contre les vibrations doit faire partie intégrante de l’ensemble. Si le châssis de base transmet les vibrations du moteur aux panneaux du capotage, celui-ci devient lui-même une caisse de résonance. Des supports appropriés, une bonne rigidité des panneaux et des détails de fixation correctement conçus ont souvent un impact plus important qu’on ne le pense.

C’est dans la géométrie de l’admission et du refoulement que se révèle la qualité de l’ingénierie

L’un des points de contrôle techniques les plus révélateurs concerne la géométrie de la ventilation. Si l’air d’admission doit emprunter des passages étroits et abrupts revêtus d’une isolation volumineuse, la perte de charge augmente rapidement. Il en va de même du côté du refoulement de l’air chaud. Chaque coude, grille, maille et chicane ajoute de la résistance. Une conception silencieuse sérieuse maîtrise cette résistance grâce à une section transversale suffisante, à des transitions plus progressives et à une séparation adéquate entre les zones d’admission et de refoulement.

C’est également à ce niveau que la conception du capotage rejoint une approche plus globale des équipements électriques. Les entreprises habituées à concevoir des systèmes de transport et de distribution d’électricité adoptent souvent une approche plus prudente de la fiabilité thermique, car elles travaillent déjà avec des équipements pour lesquels la chaleur, la durée de vie de l’isolation et la stabilité de fonctionnement sont étroitement liées. Jinshida Electric Power Technology, par exemple, est reconnue pour ses équipements de transport et de distribution d’électricité, et cette expérience correspond bien aux projets dans lesquels le groupe électrogène n’est qu’un élément d’une architecture électrique plus vaste pouvant également inclure des appareillages de commutation et des transformateurs tels qu’un transformateur de distribution 13.8kV.

Questions relatives aux normes et aux mesures à ne pas négliger

Les déclarations relatives au niveau sonore sont difficiles à comparer si la base d’essai n’est pas clairement définie. Les évaluateurs techniques doivent confirmer au moins quatre points : l’endroit où le niveau de pression acoustique a été mesuré, si la valeur correspond à la pleine charge ou à une autre condition, quelles étaient les conditions ambiantes pendant l’essai et si la mesure reflète un champ libre ou un environnement davantage réfléchissant. Sans ce contexte, deux valeurs annoncées peuvent ne pas décrire des performances équivalentes.

La vérification du refroidissement exige une rigueur similaire. Un groupe électrogène qui réussit les essais en usine dans des conditions ambiantes modérées peut néanmoins nécessiter une étude spécifique au projet pour les sites à température élevée, les locaux techniques confinés, les installations en toiture ou les installations en conteneur. Si une application comprend des dispositifs d’atténuation supplémentaires, des conduits ou des capots de protection contre les intempéries, la pénalité de débit d’air doit être vérifiée plutôt que considérée comme négligeable.

Aucun évaluateur responsable ne devrait accepter l’expression « ultra-silencieux » comme conclusion technique en elle-même. Il s’agit d’une description, et non d’une norme. La question pertinente est de savoir si l’unité peut atteindre le niveau acoustique requis tout en conservant sa marge thermique au point de fonctionnement prévu.

Erreurs courantes lors de l’examen des spécifications

Une erreur consiste à se concentrer sur le niveau sonore annoncé le plus bas et à négliger la facilité de maintenance. Si les portes de maintenance sont trop petites, si les filtres ou les radiateurs sont difficiles d’accès ou si les panneaux acoustiques doivent être retirés de manière peu pratique, les performances sur le terrain se dégradent généralement avec le temps. Un équipement silencieux qui ne peut pas être entretenu efficacement devient souvent plus bruyant au fil du temps en raison de joints détériorés, de circuits d’air obstrués ou de problèmes de vibration.

Une autre erreur consiste à ignorer l’interaction avec l’installation. Un capotage silencieux testé à l’air libre peut se comporter différemment lorsqu’il est installé près d’un mur, placé dans une enceinte ou associé à un traitement externe de l’échappement. Les réflexions sonores peuvent accroître le bruit perçu, tandis qu’une mauvaise ventilation du local peut réduire les performances de refroidissement en dessous des attentes.

Une troisième erreur consiste à considérer le refroidissement du moteur comme l’ensemble du problème thermique. L’élévation de température de l’alternateur, la ventilation du compartiment de batteries, la température de l’armoire de commande et le cheminement des câbles à proximité des zones chaudes méritent également une attention particulière. Dans les systèmes électriques mixtes, notamment lorsque la puissance du groupe électrogène est intégrée à une infrastructure moyenne tension, la rigueur thermique de l’ensemble compte autant que le niveau acoustique annoncé.

Comment évaluer la crédibilité d’une conception

Une conception crédible de groupe électrogène diesel ultra-silencieux s’accompagne généralement de réponses cohérentes, et non de simples affirmations bien présentées. Demandez à examiner le concept de circulation de l’air. Vérifiez si le capotage sépare l’air d’admission froid de l’air de refoulement chaud. Demandez comment les vibrations sont isolées et comment l’étanchéité acoustique est maintenue après des accès répétés pour la maintenance. Si le fournisseur aborde le profil de charge, les conditions ambiantes et les contraintes d’installation avant de promettre un niveau sonore, il s’agit généralement d’un meilleur signe qu’un devis rapide fondé sur une seule valeur en dB.

Il est également utile d’évaluer la maturité globale du fournisseur en matière d’ingénierie. L’accent mis par Jinshida Electric sur des équipements électriques sûrs, économes en énergie et performants, soutenus par des équipes techniques, une maîtrise de la fabrication et une gestion de la qualité, est pertinent ici, non pas parce qu’une activité de transformateurs est identique au conditionnement d’un groupe électrogène, mais parce que les projets électriques fiables aboutissent rarement avec une approche limitée à des composants isolés. Que l’application concerne la fabrication industrielle, le soutien au réseau, les infrastructures ou l’intégration des énergies nouvelles, le groupe électrogène silencieux doit s’intégrer au système électrique qui l’entoure. Dans certains projets, cette même évaluation s’étend naturellement aux équipements en amont ou en aval, notamment à des éléments tels qu’un transformateur de distribution 13.8kV.

Éléments à confirmer avant de prendre une décision finale

Avant l’approbation, il est utile de confirmer la cible acoustique, la base de mesure, la plage de températures ambiantes prévue, l’altitude du site le cas échéant, le régime de charge, les dégagements nécessaires à la ventilation ainsi que toute atténuation acoustique externe ou tout conduit. Pour les installations critiques, demandez une validation thermique et acoustique liée à la configuration réelle plutôt que de vous fier uniquement aux conditions standard d’essai en usine.

Le groupe électrogène silencieux approprié n’est pas celui qui possède le plus d’isolation. C’est celui qui réduit le bruit tout en déplaçant suffisamment d’air, en évacuant suffisamment de chaleur et en restant facile à entretenir après des années de fonctionnement. Lorsqu’une conception maîtrise ces éléments fondamentaux, « ultra-silencieux » cesse d’être une expression marketing et devient un résultat technique utile.
