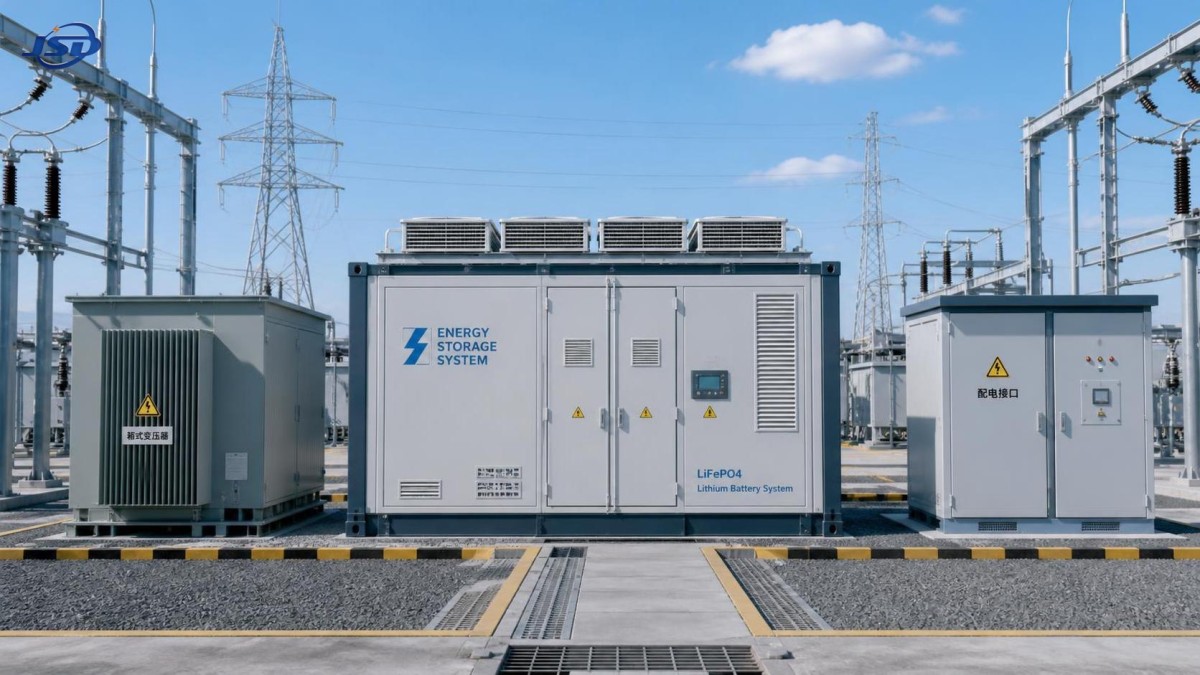

Требования безопасности к контейнерам для хранения литиевых батарей при наружной установке

Для команд контроля качества и управления безопасностью понимание требований безопасности при размещении контейнера для хранения литиевых аккумуляторов на открытом воздухе имеет решающее значение для снижения эксплуатационных рисков и обеспечения долгосрочной надежности системы. От противопожарной защиты и управления температурным режимом до конструкции корпуса, вентиляции и электрической изоляции — каждая деталь влияет на соответствие требованиям и эксплуатационные характеристики. В данном руководстве изложены основные аспекты монтажа, которые помогут специалистам создавать более безопасные и надежные системы хранения энергии.

Наружные аккумуляторные системы хранения энергии давно вышли за рамки пилотных проектов. Сегодня они устанавливаются в промышленных парках, на подстанциях, в проектах интеграции возобновляемых источников энергии, временных системах электроснабжения и на объектах инфраструктуры, где воздействие окружающей среды и последствия неисправностей особенно значительны. В этом контексте контейнер для хранения литиевых аккумуляторов — это не просто стальной корпус с аккумуляторными стойками. Это электроустановка, критически важная с точки зрения безопасности, объединяющая аккумуляторы, оборудование преобразования электроэнергии, системы терморегулирования, противопожарную защиту, мониторинг, а часто также интерфейсы трансформатора или распределительного оборудования. Для специалистов по безопасности ключевым вопросом является не наличие сертификата у контейнера на бумаге, а способность всей установленной системы контролировать прогнозируемые сценарии отказа в реальных условиях эксплуатации на открытом воздухе.

Это различие имеет большое значение, поскольку многие проблемы на объекте возникают не из-за одного неисправного компонента. Они появляются вследствие несостоятельности проектных допущений на уровне объекта: недостаточных расстояний, неудовлетворительного водоотвода, заблокированных вентиляционных каналов, несовместимых огнетушащих веществ, недостаточной герметизации кабелей или регламентов технического обслуживания, разработанных для внутренних электрощитовых, а не для открытых контейнерных систем.

Безопасность наружной установки начинается с границ системы, а не с корпуса контейнера

Распространенная ошибка при рассмотрении проекта — оценивать только сам корпус. На практике соответствие требованиям безопасности при наружной установке зависит от всей границы системы: химического состава аккумуляторов, компоновки стоек, HVAC, BMS, PCS, устройств изоляции, заземления, ввода кабелей, логики аварийного отключения, контроля доступа и расстояния до соседних объектов. Если контейнер прошел заводскую проверку, но затем был установлен на неровном основании, рядом с горючими материалами, при плохом водоотводе и без аварийного подъездного пути, профиль безопасности немедленно изменится.

Для специалистов по контролю качества это означает, что входной контроль должен быть связан с критериями приемки на объекте. Документы заводских приемочных испытаний FAT полезны, но не заменяют проверку SAT таких параметров, как эффективность вентиляции, работа сигнализации, состояние изоляции после транспортировки, блокировки дверей и целостность связи между аккумуляторной системой, HVAC, противопожарной системой и платформой удаленного мониторинга.

Какие стандарты и сертификаты имеют наибольшее значение

Не существует единого глобального перечня, который полностью определял бы все требования к наружной установке контейнера для хранения литиевых аккумуляторов. Соответствие требованиям обычно обеспечивается сочетанием стандартов для аккумуляторов, корпусов, противопожарной защиты, электрооборудования и площадки размещения. Конкретный набор зависит от рынка, уполномоченного надзорного органа, напряжения системы и области применения.

В число часто используемых нормативных документов могут входить:

• серия IEC 62933 для электрических систем хранения энергии
• IEC 62619, устанавливающий требования безопасности к вторичным литиевым элементам и аккумуляторным батареям для промышленного применения
• UL 1973 для стационарных аккумуляторных систем
• UL 9540 для систем и оборудования хранения энергии
• метод испытаний UL 9540A для оценки распространения пожара при тепловом разгоне в аккумуляторных системах
• NFPA 855 для монтажа стационарных систем хранения энергии
• IEC 62477 или соответствующие стандарты безопасности силового электронного оборудования в зависимости от конфигурации
• IEC 61439, если в состав системы входят низковольтные комплектные устройства
• стандарты степени защиты IP и антикоррозионной защиты, применимые к характеристикам наружных корпусов
• местные электротехнические, противопожарные и строительные нормы, а также экологические требования

При трансграничных закупках и реализации проектов один из наиболее практичных вопросов заключается в том, способен ли поставщик четко сопоставить результаты испытаний продукции с соответствием требованиям на уровне проекта. Контейнер для аккумуляторов может включать сертифицированные узлы и при этом не пройти местное согласование, если расстояния, обнаружение газов, меры аварийного реагирования или противопожарные разрывы не соответствуют местным требованиям.

Специалистам по безопасности также следует осторожно относиться к расплывчатым заявлениям вроде «разработано в соответствии со стандартами UL/IEC». Такая формулировка не равнозначна сертификации третьей стороной. Необходимо запросить точную область действия сертификата, орган, выдавший его, применимую модель, редакцию стандарта, а также все ограничения или условия эксплуатации.

Контроль пожарного риска — основа безопасности наружного контейнера

Большинство обсуждений безопасности наружных установок в конечном итоге сводится к управлению тепловым разгоном. Это оправданно, однако многие команды по-прежнему рассматривают противопожарную защиту слишком узко, сосредотачиваясь только на тушении. В действительности цепочка безопасности включает четыре уровня: предотвращение, раннее обнаружение, предотвращение распространения и аварийное реагирование.

Предотвращение начинается с обеспечения стабильности качества аккумуляторов, прослеживаемости элементов, конструкции блоков, логики BMS, ограничений заряда и разряда, а также равномерности температуры. Контейнер, установленный на открытом воздухе, подвергается более значительным колебаниям температуры окружающей среды, чем внутреннее аккумуляторное помещение, что повышает важность надежного терморегулирования и калибровки датчиков.

Раннее обнаружение должно охватывать не только дым. В зависимости от конструкции и применимых норм системы могут использовать мониторинг повышения температуры, обнаружение выделяющихся газов, обнаружение дыма и анализ аномальных тенденций напряжения. Ценность обнаружения газов заключается в возможности выявить развивающуюся неисправность до появления открытого пламени, но только если размещение датчиков соответствует фактическим схемам движения воздуха внутри контейнера.

Предотвращение распространения зависит от внутреннего разделения на отсеки, расстояний между стойками, организованной прокладки кабелей и подтвержденной испытаниями реакции системы. Именно здесь фактические данные испытаний типа UL 9540A приобретают практическое значение. Команды по безопасности должны выяснять не только, проводилось ли испытание, но и что его результаты показывают относительно распространения от элемента к элементу, от модуля к модулю и от установки к установке. Положительный отчет об испытаниях без четкой интерпретации не помогает оценивать риски на объекте.

Тушение по-прежнему имеет большое значение, однако выбор огнетушащего вещества должен соответствовать химическому составу аккумуляторов и конструкции системы. Вода, чистые огнетушащие составы, аэрозольные и гибридные решения имеют свои ограничения. В некоторых конструкциях система тушения может уменьшить вторичное распространение огня, но не остановить тепловой разгон внутри поврежденных элементов. Поэтому аварийное отключение, управление вентиляцией и изоляция соседних систем должны быть частью плана реагирования.

Управление температурным режимом — это функция безопасности, а не только эксплуатационная функция

Наружные установки часто сначала выходят из строя именно в части контроля температуры, а не электроники аккумуляторов. Высокая температура окружающей среды, прямой солнечный нагрев, фильтры, заполненные пылью, отказавшие компрессоры и старение уплотнений дверей — все это влияет на температурную стабильность внутри системы. При неравномерном распределении температуры увеличивается расхождение в старении элементов, а также вероятность срабатывания сигнализации перегрева, снижения емкости или локального отказа.

Для команд контроля качества ключевой вопрос заключается в том, была ли система терморегулирования проверена для реального климатического диапазона объекта, а не только для номинальных лабораторных условий. Следует проверить заявленный диапазон рабочих температур окружающей среды, ограничения по высоте над уровнем моря, диапазон влажности, поведение при снижении характеристик и стратегию резервирования HVAC. Система, подходящая для умеренного климата, может оказаться небезопасной в прибрежных, пустынных или регионах с высокой влажностью без внесения соответствующих изменений.

Также стоит проверить поведение системы при потере вспомогательного электропитания. Если внешнее питание прерывается, может ли контейнер достаточно долго поддерживать мониторинг, сигнализацию, логику вентиляции или аварийное терморегулирование для безопасного отключения? При рассмотрении документации это часто упускают из виду.

Целостность корпуса должна учитывать погодные условия, коррозию и реальные условия обслуживания

Наружный корпус является первым барьером на пути дождевой воды, соляного тумана, пыли и несанкционированного доступа. Однако при проверках на объекте слабые места редко связаны с крупными стальными панелями. Обычно проблемы возникают в уплотнениях дверей, проходах через крышу, кабельных вводах, дренажах конденсата, соединениях жалюзи и местах коррозии опорной рамы.

Поэтому степень защиты IP следует интерпретировать с осторожностью. Заявленный уровень защиты корпуса не обязательно распространяется на полностью смонтированную систему, если кабельная разводка на объекте, проходки или внесенные изменения выполнены ненадлежащим образом. Специалисты по безопасности должны проверить следующее:

• кабельные вводы герметизированы и имеют разгрузку от натяжения
• дренажные каналы исключают обратный поток и скопление воды
• меры по контролю конденсации реализованы и документированы
• антикоррозионная защита соответствует местной атмосфере, особенно на прибрежных и химических объектах
• двери сохраняют необходимое сжатие уплотнителей после многократного открывания
• системы запирания и контроля доступа обеспечивают аварийную и штатную эксплуатацию

Для проектов, расположенных рядом с морем, в районах добычи полезных ископаемых или на предприятиях тяжелой промышленности, коррозионную стойкость нельзя рассматривать как чисто косметический вопрос. Со временем коррозия может ухудшить непрерывность заземления, герметичность корпуса, трубопроводы противопожарной системы и целостность механических креплений.

Электрическая изоляция и защита от неисправностей требуют рассмотрения на уровне всего контейнера

Поскольку такие системы объединяют цепи постоянного тока аккумуляторов, оборудование преобразования электроэнергии, вспомогательные нагрузки переменного тока, цепи управления, а иногда и интерфейсы трансформатора, разделение электрических цепей является важнейшим требованием безопасности. Наружные условия добавляют риски, связанные с влагой, конденсацией и загрязнением, которые могут ухудшить характеристики изоляции.

Наиболее важные проверки обычно включают сопротивление изоляции, достаточность путей утечки и воздушных зазоров, непрерывность защитного заземления, координацию стойкости к короткому замыканию, контроль риска возникновения дуги и наличие процедур блокировки и маркировки LOTO. Помимо проверки соответствия требованиям, специалисты по безопасности должны задать практические вопросы:

• Могут ли специалисты аварийного реагирования быстро изолировать аккумулятор от PCS и выходных цепей?
• Четко ли обозначены функции аварийной остановки и обеспечивают ли они безопасное отключение при отказе?
• Создает ли открытие контейнера дополнительные опасности поражения электрическим током?
• Защищены ли токоведущие части для обслуживающего персонала при выполнении реальных сервисных работ?

В проектах, связанных с распределительной инфраструктурой, особенно важна координация с вышестоящими и нижестоящими устройствами защиты. Контейнер для аккумуляторов может взаимодействовать с трансформаторами, распределительными устройствами и системами заземления объекта таким образом, что изменяются пути протекания токов короткого замыкания или селективность защиты. Поэтому в рассмотрении безопасности должны участвовать как специалисты по аккумуляторным системам, так и инженеры по распределению электроэнергии.

В мобильных или полумобильных установках, например в системах на прицепах, используемых для временной поддержки сети или в удаленных районах, эти проверки становятся еще более важными, поскольку повторяющаяся транспортировка может повлиять на клеммы, фиксаторы кабелей и уплотнения корпуса. Практическим примером является 50kW/100kWh Portable Trailer Energy Storage System, для которой готовность к эксплуатации на открытом воздухе зависит не только от характеристик аккумуляторов, но и от механической устойчивости после транспортировки, способа заземления на объекте и последовательного проведения проверок после перемещения.

Конструкция вентиляции часто понимается неправильно

Вентиляцию часто описывают в общих терминах, однако для проверки безопасности она должна быть определена конкретно. Команды должны различать обычную вентиляцию для отвода тепла, аварийную вентиляцию и управление дымом или газами. Это не всегда один и тот же воздушный тракт, и для них может потребоваться различная логика управления.

Одна из распространенных ошибок — предположение, что усиление вентиляции всегда повышает безопасность. В некоторых аварийных сценариях неконтролируемый поток воздуха может усилить развитие пожара или распространение продуктов горения. Поэтому стратегия вентиляции должна быть согласована с последовательностью обнаружения и тушения пожара. Если система предусматривает закрытие заслонок или остановку вентиляторов при определенных сигналах тревоги, эту логику необходимо четко проверить во время ввода в эксплуатацию.

Вентиляционные отверстия также создают точки воздействия окружающей среды. Жалюзи, фильтры и воздуховоды должны подбираться с учетом местных условий запыленности и влажности. В противном случае контейнер, хорошо спроектированный на бумаге, уже в течение года эксплуатации может превратиться в источник рисков, требующий чрезмерного обслуживания.

Планировка площадки, расстояния и аварийный доступ являются частью соответствия требованиям

Безопасный контейнер для хранения литиевых аккумуляторов может стать неправильно установленным объектом, если при планировке площадки не учтены доступ пожарных подразделений, требования к сбросу взрыва, если они применимы, риск затопления или расстояние до занимаемых зданий и критически важных объектов. Требуемые расстояния различаются в зависимости от юрисдикции, мощности системы, результатов испытаний и применяемых мер снижения риска, поэтому проектным командам следует избегать копирования правил размещения из несвязанных проектов.

К вопросам, требующим раннего рассмотрения, относятся:

• расстояние до трансформаторов, генераторов, хранилищ топлива и зданий
• маршруты доступа для пожаротушения и технического обслуживания
• отметка уровня затопления и уклон дренажа
• ровность фундамента, анкеровка и несущая способность
• солнечная освещенность и преобладающее направление ветра
• ограничения доступа посторонних лиц и безопасность периметра

Риск затопления часто недооценивают. Даже если аккумуляторные модули подняты над уровнем земли, стоячая вода может вывести из строя вспомогательные системы, вызвать коррозию клемм, нарушить изоляцию и затруднить аварийное реагирование. Наружную систему хранения энергии нельзя рассматривать как обычное размещение контейнера для общего оборудования.

Что команды контроля качества должны требовать от поставщиков

С практической точки зрения закупок лучшими являются не поставщики с самым длинным маркетинговым техническим описанием. Это поставщики, способные предоставить целостный комплект документации по безопасности. Он должен связывать проектные решения, подтвержденные испытаниями характеристики, статус сертификации, условия монтажа, эксплуатационные ограничения и требования к техническому обслуживанию.

Как минимум команды контроля качества и безопасности должны запросить:

• генеральный план и однолинейные схемы
• декларацию химического состава аккумуляторов и ссылки на испытания безопасности
• описание логики защиты BMS
• описание системы обнаружения и тушения пожара
• проектные основы HVAC и предельные параметры эксплуатации в окружающей среде
• спецификацию защиты от проникновения и антикоррозионной защиты
• документы по проектированию заземления и изоляции
• отчеты о заводских испытаниях и процедуры пусконаладочных испытаний
• график технического обслуживания и интервалы замены расходных материалов
• перечень сертификатов с точным указанием редакций стандартов и области действия

Если проект предусматривает перемещение или временное развертывание, следует запросить критерии проверки после транспортировки и порядок повторного ввода в эксплуатацию. Во многих случаях мобильная система может быть безопасной и эффективной, но только при условии, что проверки после транспортировки формализованы, а не оставлены на усмотрение оператора. Тот же принцип применяется как к стационарному контейнеру BESS, так и к компактному мобильному решению, например 50kW/100kWh Portable Trailer Energy Storage System.

Наиболее частые пробелы в обеспечении соответствия требованиям для наружных проектов

В ходе проверок и анализа инцидентов регулярно выявляются следующие проблемы:

• опора на сертификаты компонентов без проверки интеграции всей системы
• игнорирование местных противопожарных требований при импортных закупках
• недооценка воздействия конденсата и влажности
• размещение контейнеров слишком близко к другим критически важным электрическим объектам
• отсутствие испытаний сигнализации, блокировок и дистанционного отключения после монтажа
• использование общих процедур технического обслуживания, не учитывающих специфические риски аккумуляторов
• предположение, что одной системы тушения достаточно для устранения риска теплового разгона

Это не мелкие административные вопросы. Они напрямую влияют на способность объекта обнаружить, изолировать и контролировать аварийную ситуацию до ее развития.

Настоящий критерий принятия решения: безопасно по документам или безопасно в эксплуатации?

Для менеджеров по безопасности и специалистов по качеству наиболее полезным является многоуровневый подход к оценке наружных аккумуляторных систем хранения. Первый уровень — формальное соответствие требованиям: стандарты, отчеты об испытаниях и сертификаты. Второй — инженерная пригодность для фактических условий объекта. Третий — эксплуатационная устойчивость: процедуры проверок, аварийные регламенты, запасные части, удаленный мониторинг и обучение персонала.

Контейнер для хранения литиевых аккумуляторов пригоден для наружной установки только тогда, когда все три уровня согласованы между собой. Если один из уровней слаб, система все еще может пройти закупочную проверку, но при этом перенести в эксплуатацию предотвратимый риск. На современном рынке, где проекты хранения энергии быстро масштабируются и реализуются в различных климатических условиях и инфраструктурных средах, именно этот разрыв станет источником многих будущих инцидентов.

Для организаций, отвечающих за качество энергетического оборудования и безопасность проектов, приоритет очевиден: безопасность наружного аккумуляторного контейнера следует рассматривать как задачу обеспечения соответствия требованиям на уровне всей системы, а не как вопрос упаковки. Именно на этом уровне определяются долгосрочная надежность и реальное снижение рисков.
