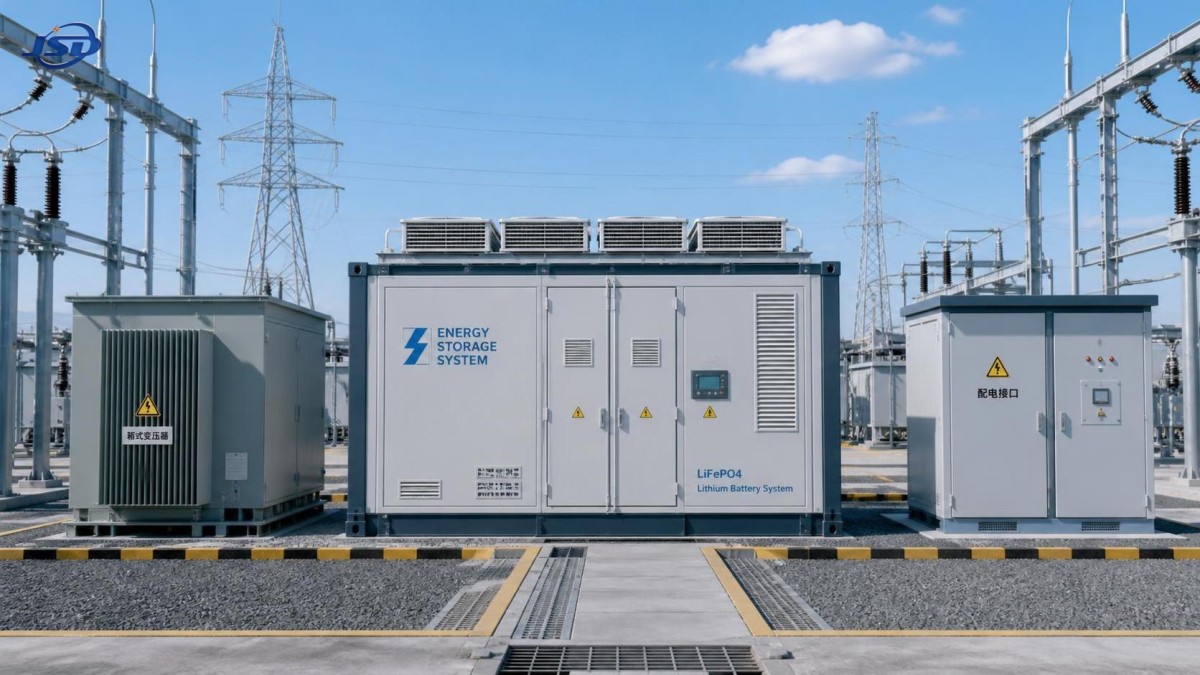

Requisitos de segurança para contêineres de armazenamento de baterias de lítio em instalações externas

Para as equipes de controle de qualidade e gestão de segurança, compreender os requisitos de segurança externa de um contêiner de armazenamento de baterias de lítio é essencial para reduzir os riscos operacionais e garantir a confiabilidade do sistema a longo prazo. Desde a proteção contra incêndio e o gerenciamento térmico até o projeto do invólucro, a ventilação e o isolamento elétrico, cada detalhe afeta a conformidade e o desempenho. Este guia apresenta as principais considerações de instalação para ajudar os profissionais a criar ambientes de armazenamento de energia mais seguros e confiáveis.

O armazenamento externo de energia em baterias já ultrapassou há muito a fase de projetos-piloto. Atualmente, ele está presente em parques industriais, subestações, projetos de integração de energias renováveis, sistemas de alimentação temporária e instalações de infraestrutura, onde a exposição ambiental e as consequências de falhas são igualmente elevadas. Nesse contexto, um contêiner de armazenamento de baterias de lítio não é simplesmente uma caixa de aço que abriga racks de baterias. Trata-se de uma instalação elétrica crítica para a segurança, que combina baterias, equipamentos de conversão de energia, controle térmico, proteção contra incêndio, monitoramento e, frequentemente, interfaces com transformadores ou sistemas de distribuição. Para as equipes de segurança, a questão principal não é saber se o contêiner possui um certificado no papel, mas se todo o sistema instalado consegue controlar os modos de falha previsíveis em condições externas reais.

Essa distinção é importante porque muitos problemas em campo não são causados por um único componente defeituoso. Eles resultam de premissas de projeto que falham no nível da instalação: distâncias insuficientes, drenagem inadequada, vias de ventilação bloqueadas, agentes de supressão de incêndio incompatíveis, vedação deficiente dos cabos ou rotinas de manutenção elaboradas para salas elétricas internas, e não para sistemas instalados em contêineres expostos ao ambiente.

A segurança da instalação externa começa pelos limites do sistema, não pela carcaça do contêiner

Um erro comum na análise de projetos é avaliar apenas o próprio invólucro. Na prática, a conformidade da segurança externa depende de todo o limite da instalação: química da bateria, disposição dos racks, HVAC, BMS, PCS, dispositivos de isolamento, aterramento, entrada de cabos, lógica de desligamento de emergência, controle de acesso e distância em relação aos ativos adjacentes. Se um contêiner for aprovado em uma inspeção de fábrica, mas posteriormente instalado sobre uma base irregular, próximo a materiais combustíveis, com drenagem deficiente e sem uma faixa de acesso para emergências, o perfil de segurança se altera imediatamente.

Para o pessoal de controle de qualidade, isso significa que a inspeção de recebimento deve estar vinculada aos critérios de aceitação no local. Os documentos FAT de fábrica são úteis, mas não substituem a verificação SAT do desempenho da ventilação, das funções de alarme, das condições de isolamento após o transporte, dos intertravamentos das portas e da integridade da comunicação entre a bateria, o HVAC, o sistema contra incêndio e a plataforma de monitoramento remoto.

Quais normas e certificações são mais importantes

Não existe uma única lista de verificação global que defina completamente todos os requisitos de instalação externa de um contêiner de armazenamento de baterias de lítio. A conformidade geralmente envolve uma combinação de normas para baterias, invólucros, proteção contra incêndio, sistemas elétricos e instalações. O conjunto exato depende do mercado, da autoridade competente, da tensão do sistema e da aplicação.

As estruturas normativas comumente referenciadas podem incluir:

• Série IEC 62933 para sistemas de armazenamento de energia elétrica
• IEC 62619 para requisitos de segurança de células e baterias secundárias de lítio para aplicações industriais
• UL 1973 para sistemas de baterias estacionárias
• UL 9540 para sistemas e equipamentos de armazenamento de energia
• Método de teste UL 9540A para avaliação da propagação de incêndio por fuga térmica em sistemas de baterias
• NFPA 855 para a instalação de sistemas estacionários de armazenamento de energia
• IEC 62477 ou normas relevantes de segurança de equipamentos eletrônicos de potência, dependendo da configuração
• IEC 61439 quando conjuntos de baixa tensão fizerem parte do sistema
• Normas de proteção IP e contra corrosão para o desempenho de invólucros externos
• Códigos elétricos, códigos contra incêndio, códigos de construção e regulamentos ambientais locais

Para aquisições internacionais e execução de projetos, uma das questões mais práticas é saber se o fornecedor consegue relacionar claramente os testes do produto à conformidade no nível do projeto. Um contêiner de baterias pode incluir subconjuntos certificados e ainda assim ser reprovado na aprovação local se o espaçamento, a detecção de gases, as medidas de resposta a emergências ou as distâncias de separação contra incêndio não atenderem aos requisitos locais.

Os responsáveis pela segurança também devem ter cuidado com declarações vagas, como “projetado de acordo com as normas UL/IEC”. Essa formulação não equivale a uma certificação de terceiros. Solicite o escopo exato do certificado, o organismo emissor, o modelo aplicável, a edição do teste e quaisquer limitações ou condições de uso.

O controle do risco de incêndio é o núcleo da segurança de contêineres externos

A maioria das discussões sobre segurança externa acaba voltando ao gerenciamento da fuga térmica. Isso é apropriado, mas muitas equipes ainda tratam a proteção contra incêndio de forma muito restrita, concentrando-se apenas na supressão. Na realidade, a cadeia de segurança possui quatro camadas: prevenção, detecção precoce, controle da propagação e resposta a emergências.

A prevenção começa pela consistência da qualidade das baterias, rastreabilidade das células, projeto do pack, lógica do BMS, limites de carga e descarga e uniformidade térmica. Um contêiner instalado externamente enfrenta variações ambientais mais amplas do que uma sala interna de baterias, o que aumenta a importância de um controle térmico confiável e da calibração dos sensores.

A detecção precoce deve abranger mais do que fumaça. Dependendo do projeto e do código aplicável, os sistemas podem utilizar monitoramento da elevação da temperatura, detecção de gases liberados, detecção de fumaça e análise de tendências anormais de tensão. O valor da detecção de gases é identificar uma falha incipiente antes do surgimento de chamas abertas, mas isso só é possível se a localização dos detectores corresponder aos padrões reais de fluxo de ar dentro do contêiner.

O controle da propagação depende da compartimentação interna, do espaçamento entre racks, da disciplina no roteamento de cabos e de uma resposta validada do sistema. É nesse ponto que as evidências do tipo UL 9540A se tornam operacionalmente relevantes. As equipes de segurança devem perguntar não apenas se um teste foi realizado, mas também o que o resultado demonstrou sobre a propagação de célula para célula, de módulo para módulo e de unidade para unidade. Um relatório de teste positivo sem uma interpretação clara não contribui para a avaliação do risco no local.

A supressão continua sendo importante, mas a seleção do agente deve estar alinhada à química da bateria e ao projeto do sistema. Água, agente limpo, aerossol e soluções híbridas possuem limitações próprias. Em alguns projetos, a supressão pode reduzir a propagação secundária do incêndio, mas talvez não interrompa a fuga térmica dentro das células afetadas. Por isso, o desligamento de emergência, o controle da ventilação e o isolamento dos sistemas adjacentes devem fazer parte do plano de resposta.

O gerenciamento térmico é uma função de segurança, não apenas de desempenho

As instalações externas frequentemente apresentam falhas primeiro no controle da temperatura, e não na eletrônica da bateria. Altas temperaturas ambientes, ganho solar direto, filtros carregados de poeira, compressores com falha e envelhecimento das vedações das portas afetam a estabilidade térmica interna. Quando a distribuição da temperatura se torna desigual, aumenta a divergência do envelhecimento das células, bem como a probabilidade de alarmes de superaquecimento, redução da capacidade ou falhas localizadas.

Para as equipes de controle de qualidade, a questão principal é saber se o sistema de gerenciamento térmico foi validado para o envelope climático real do local, e não apenas para condições laboratoriais nominais. Verifique a faixa declarada de operação ambiental, as limitações de altitude, a faixa de umidade, o comportamento de redução de capacidade e a estratégia de redundância do HVAC. Um sistema adequado para climas amenos pode não permanecer seguro em regiões costeiras, desérticas ou de alta umidade sem modificações.

Também vale verificar como o sistema se comporta durante a perda da alimentação auxiliar. Se a alimentação externa for interrompida, o contêiner consegue manter o monitoramento, os alarmes, a lógica de ventilação ou o controle térmico de emergência por tempo suficiente para um desligamento seguro? Esse aspecto é frequentemente ignorado durante a análise documental.

A integridade do invólucro deve considerar as condições climáticas, a corrosão e a realidade da manutenção

O invólucro externo é a primeira barreira contra a entrada de água da chuva, névoa salina, poeira e acesso não autorizado. No entanto, em auditorias de campo, os pontos fracos raramente são os grandes painéis de aço. Os problemas geralmente aparecem nas vedações das portas, nas passagens pelo teto, nos prensa-cabos, nos drenos de condensado, nas interfaces das venezianas e nos pontos de corrosão da estrutura de base.

Por isso, a classificação IP deve ser interpretada cuidadosamente. O nível declarado de proteção do invólucro não se aplica automaticamente ao estado completo da instalação se os cabos no local, as passagens ou as modificações forem executados de forma inadequada. Os responsáveis pela segurança devem verificar:

• As entradas de cabos estão vedadas e possuem alívio de tensão
• As vias de drenagem não permitem refluxo ou acúmulo de água
• O gerenciamento da condensação está ativo e documentado
• A proteção contra corrosão é compatível com a atmosfera local, especialmente em áreas costeiras ou químicas
• As portas mantêm a compressão das juntas após acessos repetidos
• O travamento e o controle de acesso dão suporte à operação de emergência e à operação de rotina

Em projetos próximos ao mar, em áreas de mineração ou na indústria pesada, a resistência à corrosão não deve ser tratada como uma questão meramente estética. Com o tempo, a corrosão pode prejudicar a continuidade do aterramento, a vedação do invólucro, a tubulação do sistema contra incêndio e a integridade das fixações mecânicas.

O isolamento elétrico e a proteção contra falhas exigem uma visão no nível do contêiner

Como esses sistemas combinam circuitos CC de baterias, equipamentos de conversão de energia, cargas auxiliares CA, circuitos de controle e, às vezes, interfaces com transformadores, a segregação elétrica é um requisito importante de segurança. As condições externas adicionam riscos de umidade, condensação e contaminação, que podem degradar o desempenho do isolamento.

As verificações mais importantes geralmente incluem resistência de isolamento, adequação das linhas de fuga e distâncias de isolamento, continuidade do aterramento de proteção, coordenação da capacidade de suportar curto-circuito, controle do risco de arco elétrico e disposições de bloqueio e etiquetagem. Além da análise de conformidade, os responsáveis pela segurança devem fazer perguntas operacionais:

• Os operadores de emergência conseguem isolar rapidamente a bateria do PCS e dos circuitos de saída?
• As funções de parada de emergência estão claramente identificadas e são à prova de falhas?
• A abertura do contêiner cria riscos adicionais de exposição elétrica?
• As partes energizadas estão protegidas para o pessoal de manutenção durante tarefas de serviço realistas?

Em projetos conectados à infraestrutura de distribuição, a coordenação com a proteção a montante e a jusante é especialmente importante. Um contêiner de baterias pode interagir com transformadores, equipamentos de manobra e sistemas de aterramento do local de maneiras que alteram os caminhos da corrente de falha ou a seletividade da proteção. Essa é uma das razões pelas quais a análise de segurança deve envolver tanto especialistas em baterias quanto engenheiros de distribuição de energia.

Em implantações móveis ou semimóveis, como sistemas baseados em reboques utilizados para suporte temporário à rede ou aplicações remotas, essas verificações tornam-se ainda mais críticas, pois o transporte repetido pode afetar terminais, retenções de cabos e vedações do invólucro. Um exemplo prático é o Sistema portátil de armazenamento de energia em reboque de 50kW/100kWh, cuja preparação para uso externo depende não apenas do desempenho da bateria, mas também da estabilidade mecânica causada pelo transporte, do método de aterramento no local e da inspeção consistente após cada deslocamento.

O projeto da ventilação é frequentemente mal compreendido

A ventilação costuma ser descrita em termos gerais, mas, para a análise de segurança, ela deve ser específica. As equipes devem distinguir entre ventilação térmica normal, ventilação de emergência e gerenciamento de fumaça ou gases. Esses sistemas nem sempre utilizam o mesmo caminho de fluxo de ar e podem exigir lógicas de controle diferentes.

Um erro recorrente é presumir que mais ventilação sempre significa mais segurança. Em alguns cenários de falha, um fluxo de ar descontrolado pode agravar o desenvolvimento do incêndio ou espalhar produtos da combustão. Portanto, a estratégia de ventilação deve estar alinhada à sequência de detecção e supressão de incêndio. Se o sistema for projetado para fechar dampers ou parar ventiladores durante determinados alarmes, essa lógica deverá ser claramente verificada durante o comissionamento.

As aberturas de ventilação também criam pontos de exposição ambiental. Venezianas, filtros e dutos devem ser selecionados para as condições locais de poeira e umidade. Caso contrário, um contêiner bem projetado no papel pode se tornar uma fonte de risco que exige muita manutenção após apenas um ano de operação.

O layout do local, o espaçamento e o acesso de emergência fazem parte da conformidade

Um contêiner seguro de armazenamento de baterias de lítio pode se tornar uma instalação inadequada se o layout do local ignorar o acesso do corpo de bombeiros, as considerações sobre alívio de explosão quando aplicáveis, o risco de inundação ou a separação de edifícios ocupados e ativos críticos. As distâncias exigidas variam conforme a jurisdição, a capacidade do sistema, as evidências de teste e as medidas de mitigação. Portanto, as equipes do projeto devem evitar copiar regras de espaçamento de projetos não relacionados.

Os pontos que merecem análise antecipada incluem:

• Distância em relação a transformadores, geradores, armazenamento de combustível e edifícios
• Rotas de acesso para combate a incêndios e manutenção
• Cota de inundação e inclinação da drenagem
• Planicidade da fundação, ancoragem e capacidade de carga
• Exposição ao sol e direção predominante do vento
• Restrições ao acesso público e segurança do perímetro

As inundações são frequentemente subestimadas. Mesmo quando os módulos de bateria estão elevados, a água parada pode desativar sistemas auxiliares, corroer terminais, comprometer o isolamento e bloquear a resposta de emergência. O armazenamento externo de energia não deve ser tratado como a simples instalação de um contêiner para equipamentos gerais.

O que as equipes de controle de qualidade devem exigir dos fornecedores

Do ponto de vista prático de aquisição, os melhores fornecedores não são aqueles que possuem a ficha técnica de marketing mais extensa. São aqueles capazes de fornecer um arquivo de segurança coerente. Esse arquivo deve conectar a intenção do projeto, o desempenho testado, o status de certificação, as condições de instalação, os limites operacionais e os requisitos de manutenção.

No mínimo, as equipes de controle de qualidade e segurança devem solicitar:

• Desenhos do arranjo geral e diagramas unifilares
• Declaração da química da bateria e referências aos testes de segurança
• Resumo da lógica de proteção do BMS
• Descrição da detecção e supressão de incêndio
• Base de projeto do HVAC e limites ambientais de operação
• Especificação da proteção contra ingresso e contra corrosão
• Documentos de projeto do aterramento e do isolamento
• Relatórios de testes de fábrica e procedimentos de testes de comissionamento
• Plano de manutenção e intervalos de substituição de consumíveis
• Lista de certificados com as edições exatas das normas e o respectivo escopo

Se o projeto envolver deslocamento ou implantação temporária, solicite os critérios de inspeção para transporte e as etapas de recomissionamento. Em muitos casos, um sistema móvel pode ser seguro e eficaz, mas somente se as verificações pós-transporte forem formalizadas, em vez de deixadas ao critério do operador. O mesmo princípio se aplica tanto a um contêiner BESS fixo quanto a uma solução móvel compacta, como o Sistema portátil de armazenamento de energia em reboque de 50kW/100kWh.

Pontos cegos frequentes de conformidade em projetos externos

Diversos problemas aparecem repetidamente em auditorias e análises de incidentes:

• Confiar em certificados de componentes sem validar a integração de todo o sistema
• Ignorar os requisitos dos códigos locais contra incêndio durante a aquisição de importação
• Subestimar os efeitos da condensação e da umidade
• Instalar contêineres muito próximos de outros ativos elétricos críticos
• Não testar alarmes, intertravamentos e desligamento remoto após a instalação
• Usar procedimentos genéricos de manutenção que não refletem os riscos específicos das baterias
• Presumir que a supressão, por si só, pode solucionar o risco de fuga térmica

Essas não são questões administrativas menores. Elas afetam diretamente a capacidade de um local detectar, isolar e controlar um evento anormal antes que ele se agrave.

O verdadeiro critério de decisão: seguro nos documentos ou seguro na operação?

Para os responsáveis pela segurança e os profissionais de qualidade, a abordagem mais útil é avaliar o armazenamento externo de baterias em camadas. A primeira camada é a conformidade formal: normas, relatórios de testes e certificações. A segunda é a adequação de engenharia ao ambiente real do local. A terceira é a resiliência operacional: rotinas de inspeção, procedimentos de emergência, peças de reposição, monitoramento remoto e treinamento.

Um contêiner de armazenamento de baterias de lítio é adequado para instalação externa somente quando as três camadas estão alinhadas. Se uma delas for fraca, o sistema ainda poderá ser aprovado na análise de aquisição, mas levará riscos evitáveis para a operação. No mercado atual, em que os projetos de armazenamento de energia estão se expandindo rapidamente e sendo implantados em diferentes climas e condições de infraestrutura, essa lacuna é precisamente onde muitos incidentes futuros surgirão.

Para as organizações responsáveis pela qualidade dos equipamentos de energia e pela segurança dos projetos, a prioridade é clara: tratar a segurança de contêineres externos de baterias como uma tarefa de conformidade de todo o sistema, e não como um detalhe da embalagem. É nesse nível que a confiabilidade de longo prazo e a redução real dos riscos são determinadas.
