Quais documentos de teste solicitar a um fabricante de transformadores

Meta Title: Quais documentos de teste solicitar a um fabricante de transformadores

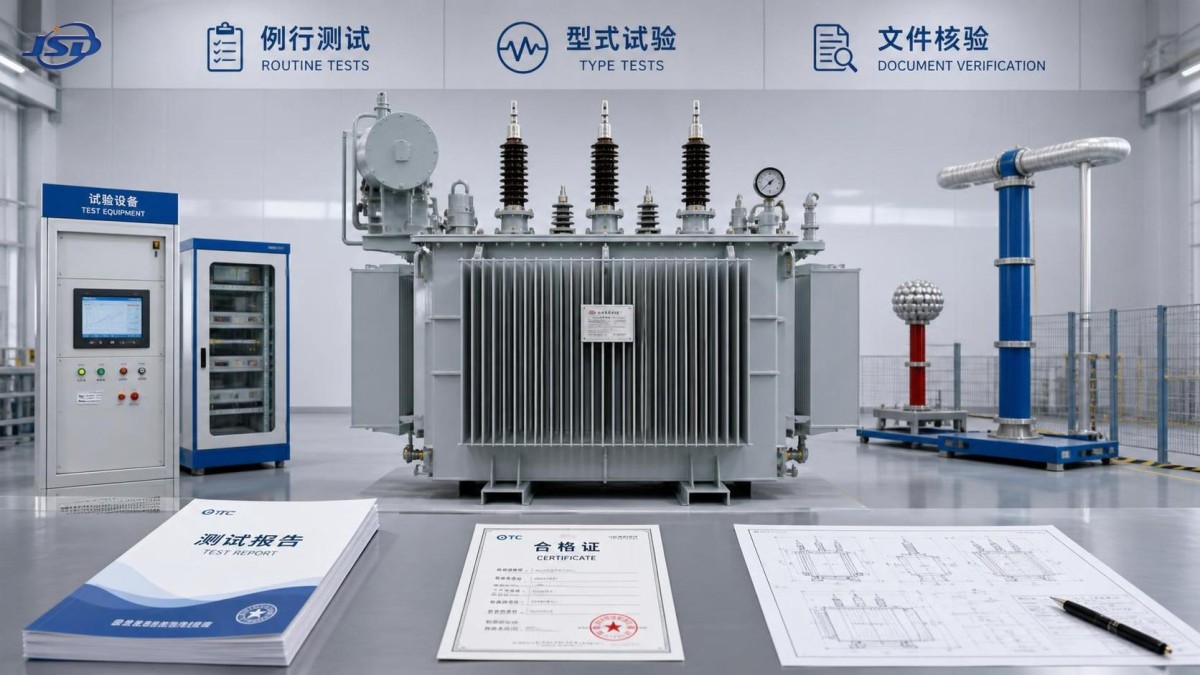

Se você está qualificando um fabricante de transformadores antes da compra, os documentos mais úteis não são brochuras sofisticadas nem declarações genéricas de qualidade. O que importa é um conjunto claro de registros de ensaio que comprovem que o transformador foi projetado, fabricado e verificado de acordo com a norma exigida. Para a maioria dos projetos, isso significa verificar primeiro os relatórios de ensaios de rotina, depois confirmar as evidências dos ensaios de tipo, os registros de ensaios especiais caso a aplicação exija, além dos certificados básicos de conformidade e qualidade que respaldam o processo fabril. É nesse ponto que muitas decisões de fornecimento se tornam mais seguras ou muito mais arriscadas.

Se você precisa de uma resposta curta: solicite os relatórios de ensaios de rotina da unidade ou lote exato, relatórios de ensaios de tipo válidos para a mesma família de projeto, quaisquer relatórios de ensaios especiais específicos do projeto, certificados de materiais e componentes quando aplicável, a placa de identificação e o conjunto de desenhos, além dos certificados do sistema de qualidade do fabricante. Se algum desses documentos for vago, estiver desatualizado ou não corresponder ao transformador oferecido, considere isso um sinal de alerta.

O que solicitar primeiro a um fabricante de transformadores

Na prática, os documentos de ensaio se dividem em dois grupos. O primeiro comprova que o transformador adquirido foi efetivamente ensaiado antes do envio. O segundo comprova que o próprio projeto foi validado de acordo com normas reconhecidas.

Comece com estes documentos:

• Relatório de ensaio de rotina do transformador exato que será fornecido
• Relatório de ensaio de tipo para a mesma potência nominal, projeto e classe de isolamento, quando aplicável
• Relatório de ensaio especial, caso sua especificação exija verificações não padronizadas
• Registro de inspeção de fábrica ou nota de liberação da inspeção final
• Ficha técnica da placa de identificação e desenho aprovado de arranjo geral
• Certificado de gestão da qualidade, como ISO 9001, se exigido pelo seu processo de qualificação de fornecedores
• Certificados de componentes ou materiais para peças críticas, quando exigido contratualmente

Isso parece simples, mas o detalhe que costuma causar problemas é a correspondência entre os documentos. Um relatório pode ser tecnicamente legítimo e ainda assim não ter utilidade se pertencer a uma potência nominal diferente, outra faixa de derivações, outro método de resfriamento ou a uma revisão anterior do projeto.

Relatórios de ensaios de rotina: o documento que você nunca deve ignorar

Para as equipes de qualidade e segurança, o relatório de ensaio de rotina geralmente é o documento mais importante do arquivo. Ele se refere à unidade efetivamente fabricada, e não apenas a um transformador semelhante ensaiado anos atrás.

Dependendo do tipo de transformador e da norma aplicável, um relatório de ensaio de rotina geralmente inclui itens como resistência dos enrolamentos, relação de tensão, verificação do grupo vetorial, perdas e corrente em vazio, perdas em carga e tensão de impedância, ensaio de tensão aplicada, ensaio de tensão induzida, verificações da resistência de isolamento e, às vezes, verificações de vazamento ou ensaios de óleo para unidades imersas em óleo.

A lista exata depende de você estar adquirindo um transformador de distribuição, transformador de potência, transformador a seco, transformador de resina fundida ou um projeto especial. Por isso, o relatório deve sempre ser verificado em relação à especificação de compra e à norma aplicável, e não lido isoladamente.

Ao analisar um relatório de rotina, não se limite à indicação “aprovado”. Verifique se o relatório apresenta:

• Número de série do transformador
• Potência nominal, tensão, frequência e fase
• Posições de derivação ensaiadas
• Norma de referência e método de ensaio
• Valores efetivamente medidos, e não apenas observações de aprovação/reprovação
• Data do ensaio, assinaturas e aprovação rastreável

Se o documento for apenas um modelo genérico com campos preenchidos de maneira superficial, ele não oferece muita proteção ao seu projeto.

Um erro comum é presumir que apenas os ensaios de rotina são suficientes. Eles são essenciais, mas não substituem a validação do projeto.

Os relatórios de ensaios de tipo mostram se o projeto foi comprovado

Um fabricante competente de transformadores deve ser capaz de fornecer evidências de ensaios de tipo para a família de projetos oferecida, especialmente para produtos padrão utilizados em projetos de concessionárias, instalações industriais, energia renovável e infraestrutura.

Os ensaios de tipo normalmente não são repetidos em cada unidade porque são mais abrangentes, demorados e frequentemente mais caros. Em vez disso, demonstram que o projeto do transformador pode atender ao desempenho exigido nas condições especificadas.

Dependendo do transformador e da norma, a documentação de ensaio de tipo pode abranger:

• Ensaio de elevação de temperatura
• Ensaio de suportabilidade ao impulso atmosférico
• Capacidade de suportar curto-circuito, geralmente respaldada por evidências de ensaio ou verificação do projeto
• Medição do nível de ruído
• Desempenho dielétrico além dos ensaios básicos de rotina

Este é o ponto prático de avaliação: um relatório de ensaio de tipo só é significativo se o transformador ensaiado for realmente comparável ao transformador oferecido. Uma classe de tensão semelhante não é suficiente. O projeto do núcleo, a disposição dos enrolamentos, o sistema de isolamento, o método de resfriamento e a impedância podem ser determinantes.

Se um fornecedor enviar um relatório de ensaio de tipo de um modelo apenas vagamente relacionado e afirmar que é da “mesma série”, peça que explique por escrito a equivalência do projeto. Essa única pergunta complementar frequentemente revela o nível real de disciplina do fabricante.

Os ensaios especiais não são opcionais quando a aplicação é exigente

Alguns projetos precisam de mais do que o pacote padrão de ensaios de rotina e de tipo. Os responsáveis pela segurança geralmente percebem isso quando o transformador será operado em um hospital, data center, túnel, usina de energia renovável, ambiente com elevado nível de harmônicas, local corrosivo ou instalação com acesso difícil para manutenção.

Nesses casos, pergunte antecipadamente se são necessários ensaios especiais, pois eles afetam o cronograma, o planejamento de acompanhamento e, às vezes, a capacidade da fábrica.

Os exemplos podem incluir:

• Medição de descargas parciais para transformadores a seco ou requisitos de isolamento mais rigorosos
• Medição da impedância de sequência zero
• Ensaios de capacitância e tangente delta
• Ensaios de vazamento a vácuo ou sob pressão para unidades seladas preenchidas com óleo
• Verificações da espessura do revestimento e da proteção contra corrosão
• Verificação do sistema de monitoramento de temperatura
• Evidências do comportamento ao fogo ou da classe ambiental para transformadores a seco, quando especificado

Nem todo projeto precisa desses ensaios. Solicitar todos os ensaios possíveis pode atrasar a aquisição e gerar ruído no processo de análise. A abordagem mais adequada é relacionar os documentos de ensaio aos riscos reais de falha da instalação.

Os certificados são importantes, mas não substituem os registros de ensaio

Muitos compradores se sentem mais seguros quando veem certificados. Isso é compreensível, mas também é nesse ponto que os arquivos de aquisição podem se tornar enganosos.

Um certificado ISO 9001 mostra que o fabricante de transformadores opera de acordo com um sistema de gestão da qualidade documentado. Ele não comprova que seu transformador foi aprovado em um ensaio dielétrico ontem. Uma declaração de conformidade do produto pode respaldar a conformidade, mas não substitui um relatório de perdas medido. Um certificado de matéria-prima pode ser útil para a rastreabilidade, mas não confirma que a unidade montada funciona corretamente.

Use os certificados para aquilo em que são eficazes:

• Verificar o controle do sistema de gestão
• Confirmar a disciplina dos processos
• Respaldar a conformidade regulatória ou contratual
• Rastrear componentes principais ou materiais quando necessário

Mas mantenha o pacote de ensaios no centro da análise.

Nas avaliações de fornecedores, alguns fabricantes apresentam um desempenho melhor porque conectam de forma eficiente a produção, a engenharia e a documentação. Empresas orientadas por uma gestão rigorosa da qualidade e por capacidade técnica de fabricação, como a Jinshida Electric Power Technology Co., Ltd., normalmente apresentam seus pacotes de ensaio e inspeção como parte de um processo mais amplo de controle da qualidade, e não como documentos dispersos preparados posteriormente. Esse é um sinal útil ao comparar fábricas, embora os documentos ainda precisem ser verificados linha por linha.

A quais normas os documentos devem fazer referência?

Isso depende do seu mercado, do proprietário do projeto e do tipo de transformador. Em muitos projetos internacionais, os compradores esperam referências às normas IEC. Em outros mercados, podem ser aplicáveis normas IEEE, ANSI, GB ou normas exigidas localmente. A abordagem segura é simples: o relatório de ensaio deve indicar claramente a norma utilizada, e essa norma deve corresponder à especificação de compra ou à lista aprovada de desvios técnicos.

Se o fabricante utilizar uma norma alternativa, não a rejeite automaticamente. Primeiro, confirme se os requisitos técnicos são equivalentes para o seu projeto. Isso requer uma análise de engenharia, e não apenas uma revisão do controle documental.

Outro ponto frequentemente ignorado: o status da revisão é importante. Um relatório alinhado a uma edição anterior da norma ainda pode ser aceitável em alguns projetos, mas somente se o contrato permitir.

O que revisores experientes verificam além dos valores de ensaio

Pessoas novas na aquisição de transformadores geralmente se concentram apenas em verificar se os valores medidos estão dentro da tolerância. Revisores experientes normalmente vão além. Eles procuram consistência em todo o conjunto de documentos.

Por exemplo:

• As perdas indicadas no relatório de ensaio correspondem ao cronograma técnico garantido?
• O valor da impedância está de acordo com os estudos do sistema e os ajustes de proteção?
• O grupo vetorial corresponde ao diagrama unifilar aprovado?
• O número de série e a potência nominal correspondem ao desenho da placa de identificação?
• Há correções sem explicação, valores sobrescritos ou assinaturas ausentes?

Esses não são detalhes burocráticos insignificantes. Uma divergência no grupo vetorial ou na impedância pode se transformar em um problema de instalação ou comissionamento. A ausência do ajuste de derivação em um relatório pode gerar disputas posteriormente se os resultados em campo forem diferentes das expectativas.

Falhas comuns na documentação que devem retardar a aprovação

Vários problemas aparecem repetidamente na revisão da documentação de fábrica:

• Relatórios de ensaio de tipo de um modelo não equivalente
• Relatório de ensaio de rotina emitido sem rastreabilidade completa até a unidade oferecida
• Valores de perdas informados de forma diferente do cronograma da proposta, sem explicação
• Certificados anexados, mas sem dados claros de ensaio do transformador efetivamente fornecido
• Referências normativas pouco claras ou números de edição ausentes
• Requisitos de ensaios especiais omitidos porque nunca foram convertidos da especificação do projeto para o plano de ensaios de fabricação

Quando essas falhas aparecerem, a atitude correta geralmente não é rejeitar imediatamente. Primeiro, solicite esclarecimentos, mas faça isso de forma estruturada. Um fabricante disciplinado responderá com documentos revisados, tabelas de referência cruzada ou justificativas de engenharia. Um fabricante fraco responderá com garantias genéricas.

Lista prática de documentos para a revisão antes do envio

Se você deseja uma lista de verificação utilizável, mantenha-a suficientemente objetiva para que as pessoas realmente a utilizem. Um pacote de solicitação sólido geralmente inclui:

• Ficha técnica aprovada
• Desenho de arranjo geral e desenho da placa de identificação
• Relatório de ensaio de rotina para cada transformador fornecido
• Relatórios de ensaio de tipo relevantes para o projeto oferecido
• Relatórios de ensaios especiais, se especificados
• Registros do plano de inspeção e ensaios, se exigidos contratualmente
• Relatórios de ensaio do óleo para transformadores imersos em óleo, quando aplicável
• Registros de ensaio ou calibração de acessórios para dispositivos críticos, quando relevante
• Certificado de qualidade e quaisquer declarações de conformidade exigidas
• Instruções de embalagem, manuseio e armazenamento para a segurança e preservação no local

O último item é frequentemente ignorado, mas é importante. Um transformador pode sair da fábrica em boas condições e ainda assim chegar ao local comprometido por um controle inadequado do transporte, entrada de umidade ou armazenamento incorreto.

FAQ

É sempre necessário acompanhar o ensaio de aceitação em fábrica?
Nem sempre. Para pedidos padrão e de baixo risco, uma documentação completa e rastreável pode ser suficiente. Para aplicações críticas ou fornecedores com os quais se trabalha pela primeira vez, uma inspeção acompanhada frequentemente é justificável.

Posso aceitar um relatório de ensaio de tipo de outra potência nominal da mesma série?
Somente se o fabricante puder demonstrar uma equivalência válida do projeto e sua equipe de engenharia aceitar essa justificativa. “Mesma série”, por si só, não é uma evidência suficiente.

Os certificados ISO são suficientes para aprovar um fabricante de transformadores?
Não. Eles respaldam a qualificação do fornecedor, mas não substituem as evidências dos ensaios de rotina e de tipo do produto efetivamente fornecido.

Qual é o maior erro na revisão da documentação?
Aprovar relatórios que parecem completos, mas não correspondem ao transformador adquirido. A falta de correspondência é um risco maior do que problemas de decoração ou formatação.

Consideração final

Quando você solicita documentos de ensaio a um fabricante de transformadores, na realidade está fazendo uma pergunta de várias formas: esta unidade pode ser confiável em serviço, nas condições que esperamos, com evidências suficientemente sólidas para resistir a uma revisão técnica posterior? Os melhores fornecedores respondem a essa pergunta com relatórios rastreáveis, normas relevantes e documentos coerentes desde o desenho até o ensaio final. Se o pacote documental parecer vago, desconectado ou excessivamente bem-apresentado sem dados concretos, aguarde antes de aprovar. Na aquisição de transformadores, a documentação não é burocracia. É um dos alertas prévios mais claros que você poderá obter.
