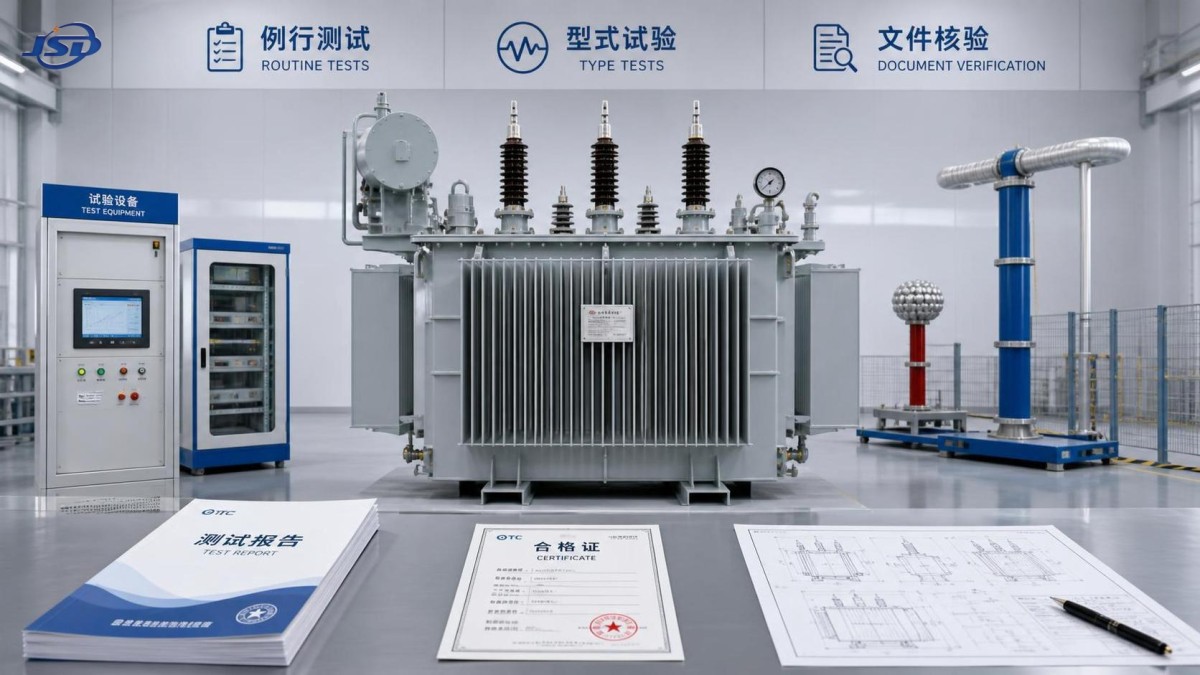

Quels documents d’essai demander à un fabricant de transformateurs

Méta-titre : Quels documents de test demander à un fabricant de transformateurs

Si vous qualifiez un fabricant de transformateurs avant un achat, les documents les plus utiles ne sont pas des brochures luxueuses ou des déclarations générales de qualité. Ce qui compte, c'est un ensemble clair de relevés d'essais qui prouvent que le transformateur a été conçu, fabriqué et vérifié conformément à la norme requise. Pour la plupart des projets, cela signifie d'abord vérifier les rapports d'essais individuels de série, puis confirmer les preuves d'essais de type, les relevés d'essais spéciaux si votre application les nécessite, et les certificats de conformité et de qualité de base qui sous-tendent le processus d'usine. C'est là que de nombreuses décisions d'approvisionnement deviennent soit plus sûres, soit beaucoup plus risquées.

Une réponse courte, si vous en avez besoin : demandez les rapports d'essais individuels de série pour l'unité ou le lot exact, les rapports d'essais de type valides pour la même famille de conception, les rapports d'essais spéciaux spécifiques au projet, les certificats de matériaux et de composants le cas échéant, la plaque signalétique et le plan d'ensemble, ainsi que les certificats du système qualité du fabricant. Si l'un de ces éléments est vague, obsolète ou ne correspond pas au transformateur proposé, considérez cela comme un signal d'alarme.

Ce que vous devriez d'abord demander à un fabricant de transformateurs

En pratique, les documents d'essai se répartissent en deux groupes. Le premier groupe prouve que le transformateur que vous achetez a effectivement été testé avant expédition. Le second groupe prouve que la conception elle-même a été validée selon des normes reconnues.

Commencez par ceux-ci :

• Rapport d'essai individuel de série pour le transformateur exact fourni
• Rapport d'essai de type pour la même puissance, conception et classe d'isolation, le cas échéant
• Rapport d'essai spécial, si votre cahier des charges exige des contrôles non standard
• Relevé d'inspection en usine ou note de libération d'inspection finale
• Fiche technique de la plaque signalétique et plan d'ensemble approuvé
• Certificat de management de la qualité tel que l'ISO 9001, si requis par votre processus de qualification de fournisseur
• Certificats de composants ou de matériaux pour les pièces critiques, si contractuellement requis

Cela semble simple, mais le détail qui pose problème est la correspondance des documents. Un rapport peut être techniquement réel et pourtant inutile s'il appartient à une puissance différente, une plage de prises différente, une méthode de refroidissement différente ou une révision de conception antérieure.

Rapports d'essais individuels de série : le document à ne jamais négliger

Pour les équipes qualité et sécurité, le rapport d'essai individuel de série est généralement le document le plus important du dossier. Il concerne l'unité fabriquée réelle, et non pas seulement un transformateur similaire testé des années auparavant.

Selon le type de transformateur et la norme applicable, un rapport d'essai individuel de série comprend souvent des éléments tels que la résistance des enroulements, le rapport de transformation, la vérification du groupe vectoriel, les pertes et le courant à vide, les pertes en charge et la tension d'impédance, l'essai de tension appliquée, l'essai de tension induite, les contrôles de résistance d'isolement, et parfois des contrôles d'étanchéité ou des essais d'huile pour les unités immergées dans l'huile.

La liste exacte dépend du fait que vous achetiez un transformateur de distribution, un transformateur de puissance, un transformateur de type sec, un transformateur à résine coulée ou une conception spéciale. C'est pourquoi le rapport doit toujours être vérifié par rapport au cahier des charges d'achat et à la norme en vigueur, et non lu isolément.

Lors de l'examen d'un rapport individuel de série, ne vous arrêtez pas à la mention « conforme ». Vérifiez si le rapport indique :

• Numéro de série du transformateur
• Puissance, tension, fréquence et phase nominales
• Positions de prises testées
• Norme de référence et méthode d'essai
• Valeurs mesurées réelles, et pas seulement des remarques de conformité
• Date d'essai, signatures et approbation traçable

Si le document n'est qu'un modèle générique avec des blancs remplis de manière approximative, il n'offre pas une grande protection à votre projet.

Une erreur courante consiste à supposer que les essais individuels de série seuls suffisent. Ils sont essentiels, mais ils ne remplacent pas la validation de la conception.

Les rapports d'essais de type vous indiquent si la conception a été prouvée

Un fabricant de transformateurs compétent devrait être en mesure de fournir des preuves d'essais de type pour la famille de conception proposée, en particulier pour les produits standard utilisés dans les projets de services publics, industriels, d'énergies renouvelables et d'infrastructure.

Les essais de type ne sont généralement pas répétés sur chaque unité car ils sont plus étendus, plus longs et souvent plus coûteux. Ils démontrent plutôt que la conception du transformateur peut répondre aux performances requises dans les conditions spécifiées.

Selon le transformateur et la norme, la documentation des essais de type peut couvrir :

• Essai d'échauffement
• Essai de tenue aux chocs de foudre
• Capacité de tenue au court-circuit, souvent étayée par des preuves d'essai ou une vérification de conception
• Mesure du niveau sonore
• Performances diélectriques au-delà des essais individuels de série de base

Voici le point de jugement pratique : un rapport d'essai de type n'est significatif que si le transformateur testé est véritablement comparable à celui proposé. Une classe de tension similaire ne suffit pas. La conception du noyau, la disposition des enroulements, le système d'isolation, la méthode de refroidissement et l'impédance peuvent tous être importants.

Si un fournisseur envoie un rapport d'essai de type pour un modèle peu apparenté en disant « même série », demandez-lui d'expliquer par écrit l'équivalence de conception. Cette seule question de suivi révèle souvent la discipline réelle du fabricant.

Les essais spéciaux ne sont pas facultatifs lorsque l'application est exigeante

Certains projets nécessitent plus que le package standard d'essais individuels de série et d'essais de type. Les responsables de la sécurité le constatent généralement lorsque le transformateur fonctionnera dans un hôpital, un centre de données, un tunnel, une centrale d'énergie renouvelable, un environnement à fortes harmoniques, un emplacement corrosif ou un site d'accès difficile pour la maintenance.

Dans ces cas, demandez tôt si des essais spéciaux sont nécessaires, car ils affectent le calendrier, la planification de la supervision et parfois la capacité de l'usine.

Les exemples peuvent inclure :

• Mesure des décharges partielles pour les transformateurs de type sec ou les exigences d'isolation de qualité supérieure
• Mesure de l'impédance homopolaire
• Essais de capacité et de tangente delta
• Essais d'étanchéité sous vide ou sous pression pour les unités scellées remplies d'huile
• Contrôles de l'épaisseur du revêtement et de la protection anticorrosion
• Vérification du système de surveillance de la température
• Preuves du comportement au feu ou de la classe environnementale pour les transformateurs de type sec, le cas échéant

Tous les projets n'en ont pas besoin. Demander tous les essais possibles peut ralentir l'approvisionnement et créer du bruit dans le processus d'examen. La meilleure approche consiste à faire correspondre les documents d'essai aux risques de défaillance réels de l'installation.

Les certificats sont importants, mais ils ne remplacent pas les relevés d'essais

De nombreux acheteurs se sentent plus à l'aise lorsqu'ils voient des certificats. C'est compréhensible, mais c'est aussi là que les dossiers d'approvisionnement deviennent trompeurs.

Un certificat ISO 9001 montre que le fabricant de transformateurs fonctionne sous un système de management de la qualité documenté. Il ne prouve pas que votre transformateur a réussi les tests diélectriques hier. Une déclaration de conformité de produit peut soutenir la conformité. Elle ne remplace pas un rapport de pertes mesurées. Un certificat de matière première peut être utile pour la traçabilité. Il ne confirme pas que l'unité assemblée fonctionne correctement.

Utilisez les certificats pour ce à quoi ils sont bons :

• Vérifier le contrôle du système de management
• Confirmer la discipline de processus
• Soutenir la conformité réglementaire ou contractuelle
• Retracer les composants ou matériaux majeurs si nécessaire

Mais gardez le package d'essai au centre de l'examen.

Dans les évaluations de fournisseurs, certains fabricants font un meilleur travail car ils relient proprement la production, l'ingénierie et la documentation. Les entreprises positionnées autour d'un management de la qualité rigoureux et d'une capacité de fabrication technique, telles que Jinshida Electric Power Technology Co., Ltd., présentent généralement leurs packages d'essais et d'inspection dans le cadre d'un processus de contrôle qualité plus large, plutôt que comme des réflexions après coup dispersées. C'est un signe utile lorsque vous comparez des usines, même si les documents doivent encore être vérifiés ligne par ligne.

À quelles normes les documents doivent-ils faire référence ?

Cela dépend de votre marché, du propriétaire du projet et du type de transformateur. Dans de nombreux projets internationaux, les acheteurs s'attendent à des références aux normes CEI. Dans d'autres marchés, les normes IEEE, ANSI, GB ou les normes locales imposées peuvent s'appliquer. L'approche sûre est simple : le rapport d'essai doit clairement indiquer la norme utilisée, et cette norme doit correspondre au cahier des charges d'achat ou à la liste des écarts techniques approuvés.

Si le fabricant utilise une norme alternative, ne la rejetez pas automatiquement. Confirmez d'abord si les exigences techniques sont équivalentes pour votre projet. Cela nécessite un examen technique, et pas seulement un examen de contrôle documentaire.

Un autre point souvent négligé : le statut de révision est important. Un rapport aligné sur une édition de norme plus ancienne peut encore être acceptable dans certains projets, mais seulement si le contrat le permet.

Ce que les examinateurs expérimentés vérifient au-delà des valeurs d'essai

Les personnes nouvelles dans l'approvisionnement de transformateurs se concentrent souvent uniquement sur le fait que les valeurs mesurées sont dans les tolérances. Les examinateurs expérimentés vont généralement plus loin. Ils recherchent la cohérence dans l'ensemble du package documentaire.

Par exemple :

• Les pertes sur le rapport d'essai correspondent-elles au programme technique garanti ?
• La valeur d'impédance est-elle alignée sur les études système et les réglages de protection ?
• Le groupe vectoriel correspond-il au schéma unifilaire approuvé ?
• Le numéro de série et la puissance correspondent-ils au plan de la plaque signalétique ?
• Y a-t-il des corrections inexpliquées, des valeurs surchargées ou des signatures manquantes ?

Ce ne sont pas de simples détails de paperasse. Une discordance dans le groupe vectoriel ou l'impédance peut devenir un problème d'installation ou de mise en service. Un réglage de prise manquant sur un rapport peut créer des litiges plus tard si les résultats sur le terrain diffèrent des attentes.

Les lacunes documentaires courantes qui devraient ralentir l'approbation

Plusieurs problèmes reviennent fréquemment dans l'examen des documents d'usine :

• Rapports d'essais de type provenant d'un modèle non équivalent
• Rapport d'essai individuel de série émis sans traçabilité complète vers l'unité proposée
• Valeurs de pertes rapportées différemment du programme de soumission, sans explication
• Certificats joints, mais aucune donnée d'essai claire pour le transformateur réel
• Références normatives peu claires ou numéros d'édition manquants
• Exigences d'essais spéciaux omises car elles n'ont jamais été traduites du cahier des charges du projet dans le plan d'essai de fabrication

Lorsque ces lacunes apparaissent, la bonne décision n'est généralement pas un rejet immédiat. Demandez d'abord des éclaircissements, mais faites-le de manière structurée. Un fabricant discipliné répondra par des documents révisés, des tableaux de correspondance ou une justification technique. Un fabricant faible répondra par des assurances générales.

Une liste pratique de demandes de documents pour l'examen avant expédition

Si vous voulez une liste de contrôle utilisable, gardez-la suffisamment concise pour que les gens l'utilisent réellement. Un package de demande solide comprend généralement :

• Fiche technique approuvée
• Plan d'ensemble et plan de la plaque signalétique
• Rapport d'essai individuel de série pour chaque transformateur fourni
• Rapports d'essais de type pertinents pour la conception proposée
• Rapports d'essais spéciaux, si spécifiés
• Relevés du plan d'inspection et d'essai, si contractuellement requis
• Rapports d'essai d'huile pour les transformateurs immergés dans l'huile, le cas échéant
• Relevés d'essai ou d'étalonnage des accessoires pour les dispositifs critiques, le cas échéant
• Certificat de qualité et toutes les déclarations de conformité requises
• Instructions d'emballage, de manutention et de stockage pour la sécurité et la conservation sur site

Le dernier élément est souvent ignoré, mais il est important. Un transformateur peut quitter l'usine en bon état et arriver sur site compromis par un mauvais contrôle du transport, une entrée d'humidité ou un stockage incorrect.

FAQ

La supervision d'un essai de réception en usine est-elle toujours nécessaire ?
Pas toujours. Pour les commandes standard à faible risque, une documentation complète et traçable peut suffire. Pour les applications critiques ou les nouveaux fournisseurs, une inspection supervisée est souvent justifiée.

Puis-je accepter un rapport d'essai de type d'une autre puissance de la même série ?
Seulement si le fabricant peut démontrer une équivalence de conception valide et que votre équipe d'ingénierie accepte cette base. « Même série » en soi n'est pas une preuve solide.

Les certificats ISO suffisent-ils pour approuver un fabricant de transformateurs ?
Non. Ils soutiennent la qualification du fournisseur, mais ils ne remplacent pas les preuves d'essais individuels de série et d'essais de type pour le produit réel.

Quelle est la plus grande erreur dans l'examen des documents ?
Approuver des rapports qui semblent complets mais ne correspondent pas au transformateur acheté. La non-concordance est un risque plus grand que des problèmes de décoration ou de formatage.

Réflexion finale

Lorsque vous demandez des documents d'essai à un fabricant de transformateurs, vous posez en réalité une question sous plusieurs formes : cette unité peut-elle être digne de confiance en service, dans les conditions que nous attendons, avec des preuves suffisamment solides pour résister à un examen technique ultérieur ? Les meilleurs fournisseurs répondent à cette question avec des rapports traçables, des normes pertinentes et des documents qui s'alignent du plan d'ensemble à l'essai final. Si le package de documents semble vague, décousu ou trop poli sans données concrètes, faites une pause avant d'approuver. Dans l'approvisionnement de transformateurs, la paperasse n'est pas de la bureaucratie. C'est l'un des signes d'alerte précoce les plus clairs que vous recevrez.
