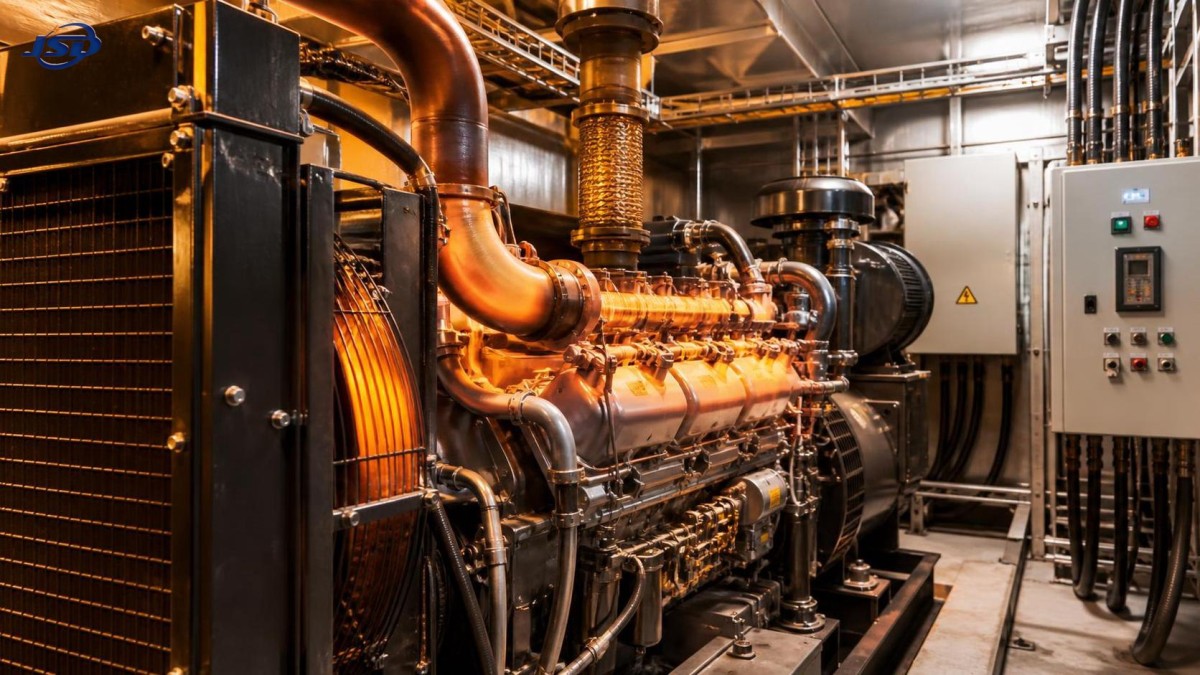

¿Por qué un generador diésel de bastidor abierto funciona a mayor temperatura en espacios confinados?

Un generador diésel de bastidor abierto funciona a mayor temperatura en un espacio confinado porque su sistema de refrigeración depende del intercambio libre de aire alrededor del motor, el alternador, el radiador y la ruta de escape. Cuando ese aire queda atrapado, la máquina comienza a aspirar aire más caliente del previsto, y cada componente que genera calor pierde margen térmico al mismo tiempo. El radiador disipa menos calor, los devanados del alternador permanecen más calientes, el colector de escape irradia calor hacia el recinto y el compartimento del motor se convierte gradualmente en un depósito de calor recirculado.

En campo, esto suele manifestarse como un problema de temperatura aparentemente mayor de lo que cabría esperar únicamente por la carga eléctrica. Una unidad puede funcionar con una carga moderada y aun así presentar un aumento de la temperatura del refrigerante, una temperatura del aceite inestable, una respuesta de potencia reducida o paradas intempestivas. La causa principal a menudo no está en el propio motor, sino en la trayectoria del aire circundante: un área de entrada insuficiente, un área de descarga demasiado pequeña, un trazado deficiente de los conductos o el retorno del aire caliente de descarga hacia la entrada del ventilador de refrigeración.

La acumulación de calor comienza con la recirculación del aire

Un generador diésel de bastidor abierto no está aislado de su entorno. El ventilador del radiador impulsa un gran volumen de aire a través del núcleo, esperando que el aire ambiente más frío reemplace el aire expulsado. En una sala estrecha, una esquina de un contenedor, un cobertizo temporal, un hueco en un sótano o una zona de servicio cercada con paredes parciales, el aire caliente expulsado puede regresar hacia el lado del ventilador. Cuando esto ocurre, la temperatura del aire de entrada aumenta rápidamente. Incluso un radiador bien mantenido no puede eliminar suficiente calor si el aire de refrigeración que llega al núcleo ya está caliente.

Esto genera un efecto acumulativo. El aire de admisión más caliente reduce la densidad del aire de combustión, lo que puede afectar ligeramente a la calidad de la combustión y a la estabilidad de la potencia. Al mismo tiempo, el ventilador accionado por el motor funciona en condiciones menos favorables, mientras que las superficies cercanas absorben calor y lo vuelven a irradiar hacia la unidad. Las paredes de acero, los techos de hormigón, las zanjas para cables y los paneles acústicos pueden almacenar calor durante el funcionamiento y mantener elevada la temperatura del aire local después del periodo inicial de calentamiento.

Un error de apreciación frecuente consiste en observar únicamente el tamaño de la sala. El volumen es importante, pero la dirección del flujo de aire lo es aún más. Un espacio relativamente pequeño con una entrada de aire frío definida y una salida clara de aire caliente puede funcionar mejor que una sala más grande donde el aire permanece estancado. En muchas instalaciones confinadas, existe suficiente aire total en algún punto de la sala, pero no circula suficiente aire a través del generador por la trayectoria adecuada.

El flujo de aire restringido afecta a algo más que al radiador

Por lo general, el radiador es el primer elemento al que se culpa, pero el estrés térmico se extiende por toda la máquina. El alternador de un generador diésel de bastidor abierto depende de la ventilación interna para evacuar las pérdidas del cobre y del núcleo. Cuando el aire circundante está caliente, la temperatura de los devanados aumenta más rápidamente y el aislamiento envejece bajo una carga térmica mayor. El panel de control y las terminaciones del cableado también sufren una mayor absorción de calor, especialmente si están montados en el lado donde permanece el aire expulsado por el escape o el radiador.

El comportamiento del sistema de combustible también puede cambiar en espacios calientes y estancados. Las líneas de combustible instaladas cerca del bloque del motor o del lado del escape pueden absorber calor adicional. Dependiendo de la configuración del sistema de combustible, esto puede contribuir a dificultades de rearranque después de una parada, un funcionamiento irregular en caliente o una respuesta inestable durante una toma repentina de carga. La temperatura del aceite lubricante también puede mantenerse elevada, reduciendo el margen de viscosidad durante trabajos pesados o un funcionamiento continuo prolongado.

El sistema de escape es otro factor que suele subestimarse. En un espacio confinado, un tubo de escape sin aislamiento o un tramo flexible mal sujeto puede irradiar una cantidad sorprendente de calor hacia la sala. Si el silenciador está instalado en interiores sin una protección térmica adecuada, o si la ruta de escape incluye curvas innecesarias que mantienen la sección caliente cerca del grupo, la temperatura local alrededor de las mangueras, los mazos de cables y los filtros de aire puede aumentar mucho más de lo previsto.

Los detalles de la instalación suelen crear el problema

Muchas reclamaciones por sobrecalentamiento comienzan después de un traslado, cambios en las obras civiles o la incorporación de equipos cercanos. Un generador que funcionaba normalmente al aire libre puede tener dificultades cuando se coloca cerca de una pared por motivos de seguridad o protección contra la intemperie. El ventilador del motor puede quedar orientado hacia una superficie de hormigón a poca distancia, provocando que el aire expulsado rebote. Las puertas de servicio o las divisiones temporales pueden bloquear la ventilación cruzada natural. Incluso las piezas de repuesto apiladas, los tambores de cable o los embalajes situados cerca del extremo del radiador pueden alterar el flujo de aire previsto.

Las aberturas de las paredes suelen dimensionarse mediante una estimación aproximada, en lugar de considerar el volumen de aire real requerido por el radiador y el proceso de combustión. Cuando las rejillas de entrada son demasiado pequeñas o están equipadas con una malla densa, aumenta la caída de presión. El ventilador sigue girando, pero el flujo de aire disminuye. Las pantallas antipolvo pueden empeorar la situación si se seleccionan sin tener en cuenta la velocidad frontal. Una pantalla que funciona en una sala eléctrica limpia puede obstruirse rápidamente en un entorno de obra polvoriento, especialmente cuando el generador diésel de bastidor abierto funciona cerca de polvo de carretera, manipulación de áridos o trabajos de corte en construcción.

Otro problema frecuente aparece cuando se añade reducción de ruido después de la puesta en servicio. La espuma acústica, los deflectores o los paneles revestidos pueden reducir el ruido, pero también modifican la trayectoria del aire. Si los deflectores son demasiado profundos, están demasiado cerca de la descarga del radiador o se disponen sin suficiente área libre, el calor no tiene por dónde escapar. En ese caso, el generador puede funcionar dentro de los límites aceptables con tiempo fresco, pero sobrecalentarse durante condiciones de temperatura ambiente elevada o ciclos de trabajo más prolongados.

En los proyectos de distribución eléctrica, esta disciplina térmica es importante más allá del propio generador. Cuando un suministro temporal o de reserva alimenta cargas relacionadas con transformadores, las condiciones de la sala del generador pueden influir en la planificación de la fiabilidad aguas arriba y aguas abajo. Durante la asistencia de puesta en servicio de equipos como Transformador de distribución de potencia sumergido en aceite de 20kV/0.4kV, se espera una alimentación auxiliar estable, y el sobrecalentamiento del espacio del generador puede interrumpir las pruebas o enmascarar problemas del lado de la carga.

Los espacios confinados distorsionan las lecturas de temperatura

El diagnóstico de temperatura se vuelve más difícil cuando las mediciones se realizan en puntos inadecuados. Un indicador del refrigerante puede mostrar un aumento, pero la pregunta útil es si dicho aumento procede de la generación de calor del lado del motor o de una disipación deficiente. Medir únicamente la carcasa del termostato no permite responder a esta cuestión. Suele ser más informativo comparar la temperatura del aire en la entrada del radiador, la temperatura del aire en la descarga, la temperatura de la sala alejada del grupo y la temperatura de las superficies alrededor del lado del escape. Si el aire de entrada del radiador ya está significativamente más caliente que el aire general de la sala, es probable que exista recirculación.

Las comprobaciones por infrarrojos pueden ser útiles, pero solo cuando se interpretan cuidadosamente. Las superficies metálicas reflectantes pueden falsear las lecturas, y los puntos calientes del lado del escape pueden desviar la atención del defecto principal del flujo de aire. Una inspección práctica suele combinar mediciones de temperatura por contacto directo, observación visual del flujo mediante humo o cintas cerca de los puntos de entrada y una revisión de las distancias libres del lado del ventilador. Cuando están disponibles, los registros de tendencia del controlador ayudan a determinar si el aumento de temperatura se produce inmediatamente después de aplicar la carga o gradualmente a medida que se acumula calor en la sala.

También es fácil confundir la altitud, el desequilibrio de carga o los problemas de calidad del combustible con un fallo de ventilación. Estos factores pueden afectar al rendimiento, pero en un espacio confinado la pista más clara suele ser la dependencia del tiempo. Si la unidad arranca normalmente, soporta la carga durante un periodo y después la temperatura aumenta de forma constante sin un incremento correspondiente de la carga, es probable que la sala esté almacenando y recirculando calor.

El estado mecánico sigue siendo importante

Una instalación deficiente puede sobrecalentar un generador en buen estado, pero un sistema de refrigeración envejecido agravará el problema. Las aletas del radiador pueden estar obstruidas por niebla de aceite y polvo. Las correas del ventilador pueden patinar bajo carga. La concentración del refrigerante puede ser incorrecta, reduciendo la transferencia de calor o afectando al margen frente a la ebullición. Las mangueras pueden ablandarse internamente y restringir el flujo aunque su superficie exterior parezca normal. El impulsor de la bomba de agua puede presentar desgaste que reduzca la circulación. En un espacio confinado, estas pequeñas pérdidas se hacen más visibles porque queda muy poca reserva térmica.

Las carcasas del ventilador requieren una atención especial. En muchos grupos, la carcasa del ventilador es esencial para extraer el aire uniformemente a través del núcleo del radiador. Si está dañada, se ha retirado durante una reparación o ha quedado desalineada después del transporte, el flujo de aire evita el núcleo. La máquina puede parecer funcionar correctamente al aire libre y luego sobrecalentarse una vez instalada en interiores. Las vibraciones del transporte también pueden aflojar protecciones, soportes y conexiones de conductos flexibles, creando huecos que permiten que el aire caliente de descarga se desborde hacia el lado de entrada.

La limpieza del alternador forma parte del mismo problema. Si los pasos de ventilación están obstruidos por polvo, el alternador funcionará a mayor temperatura incluso cuando el refrigerante del motor permanezca dentro del límite. Esto puede provocar olor a barniz, estrés del aislamiento y una reducción de la vida útil. Cuando un generador se utiliza para la energización de transformadores o para cargas inductivas mixtas, los patrones de calentamiento transitorio pueden ser aún menos tolerantes si el aire de refrigeración ya está comprometido.

La acción correctiva comienza con la trayectoria del aire, no con piezas más grandes

El primer remedio consiste en establecer un flujo definido de aire frío hacia el interior y aire caliente hacia el exterior. Esto puede requerir reubicar la unidad, ampliar las aberturas de las paredes, añadir conductos de descarga o separar las zonas de entrada y descarga mediante simples guías de chapa metálica. El objetivo no es simplemente disponer de más aberturas, sino evitar que el ventilador del radiador vuelva a recibir su propio aire caliente de descarga.

• Aumente, cuando sea posible, la distancia libre alrededor del lado de descarga del radiador, especialmente respecto a paredes sólidas que reflejen el aire caliente hacia la máquina.
• Utilice rejillas de entrada y mallas con un área libre realista. Las pantallas de protección finas pueden requerir un panel de mayor tamaño para evitar una caída de presión excesiva.
• Aísle las tuberías de escape interiores y mantenga las secciones más calientes alejadas de las mangueras de combustible, los mazos de cables y la entrada de aire del alternador.
• Cuando se añadan conductos, sujételos de forma independiente para que la vibración del motor no agriete las uniones ni desplace la carcasa del radiador.

Si se instala ventilación motorizada, la disposición de los ventiladores debe complementar al ventilador de refrigeración del generador en lugar de oponerse a él. Los ventiladores de extracción mal ubicados pueden crear turbulencias o presión negativa en la zona equivocada. En algunas salas, una ruta directa de descarga del aire caliente desde el radiador hacia el exterior funciona mejor que intentar enfriar toda la sala. La mejor disposición depende de dónde aspira el aire el motor, hacia dónde lo envía el radiador y de cómo las paredes o los techos cercanos configuran la trayectoria de retorno.

A continuación, el mantenimiento rutinario debe confirmar que el flujo de aire corregido no se vea perjudicado por fallos más sencillos: núcleos sucios, correas flojas, refrigerante degradado, desagües obstruidos o conectores flexibles colapsados. Después de cualquier modificación en el sitio, una prueba de temperatura con carga resulta más significativa que una breve prueba sin carga, porque el funcionamiento sin carga puede no revelar la forma en que se acumula el calor en un volumen confinado.

Cuando un generador diésel de bastidor abierto funciona a alta temperatura en un espacio restringido, el problema suele residir en la interacción entre la máquina y la sala. Una vez controlado el movimiento del aire, la mayoría de los síntomas de temperatura resultan más fáciles de interpretar y los problemas mecánicos restantes pueden aislarse con mayor facilidad, sin sustituir piezas basándose en suposiciones.
