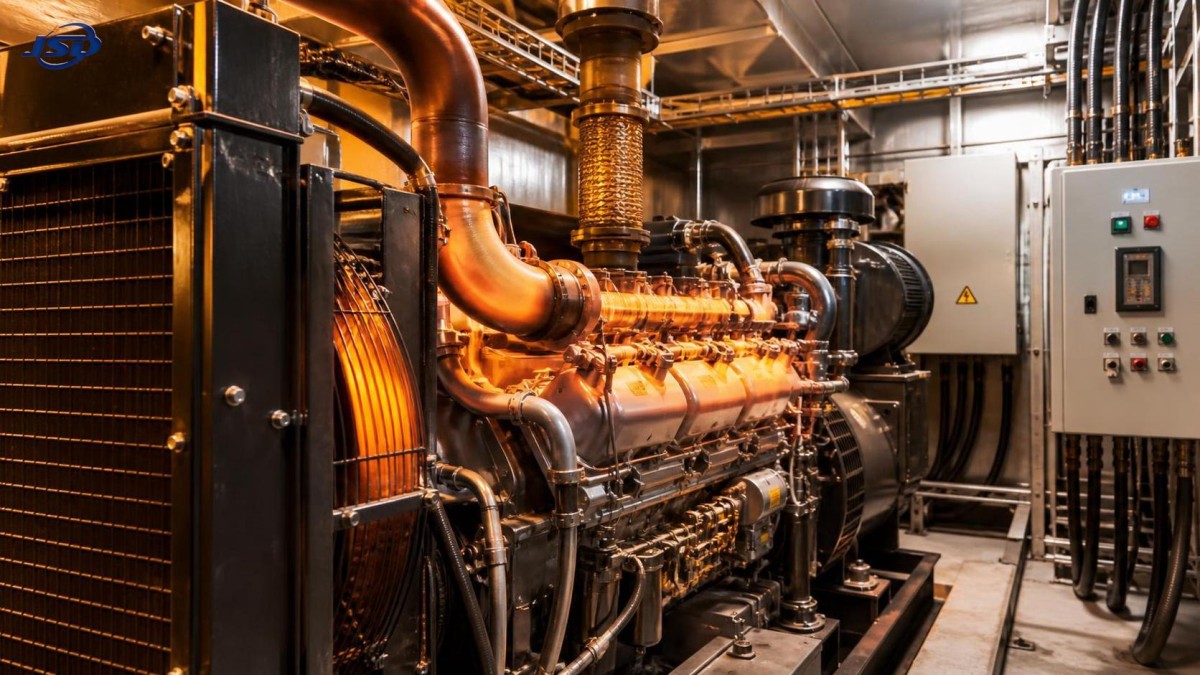

لماذا يعمل مولد الديزل ذو الإطار المفتوح بدرجة حرارة أعلى في الأماكن المحصورة

يعمل مولد الديزل ذو الهيكل المفتوح عند درجة حرارة أعلى في الأماكن المحصورة، لأن نظام التبريد لديه يعتمد على تبادل الهواء الحر حول المحرك والمولد المشترك والرادياتير ومسار العادم. وعندما يُحتجز ذلك الهواء، تبدأ الآلة في سحب هواء أكثر دفئًا مما صُممت له، فتفقد جميع الأجزاء المنتجة للحرارة هامش الأمان في الوقت نفسه. يطرد الرادياتير حرارة أقل، وتبقى ملفات المولد المشترك أكثر سخونة، ويشع مجمع العادم الحرارة داخل الحيز، وتتحول حجرة المحرك تدريجيًا إلى مستودع للحرارة المعاد تدويرها.

يظهر ذلك ميدانيًا عادةً في صورة مشكلة حرارية تبدو أكبر مما يمكن أن يفسره الحمل الكهربائي وحده. فقد تحمل الوحدة حملاً متوسطًا ومع ذلك تُظهر ارتفاعًا في درجة حرارة سائل التبريد، أو عدم استقرار في درجة حرارة الزيت، أو انخفاضًا في استجابة القدرة، أو حالات إيقاف مزعجة. وغالبًا لا يكون السبب الجذري هو المحرك نفسه، بل مسار الهواء المحيط: مساحة سحب غير كافية، أو مساحة تصريف محدودة، أو توجيه سيئ للقنوات، أو عودة هواء التصريف الساخن إلى مدخل مروحة التبريد.

يبدأ تراكم الحرارة بإعادة تدوير الهواء

مولد الديزل ذو الهيكل المفتوح ليس معزولًا عن بيئته. تسحب مروحة الرادياتير حجمًا كبيرًا من الهواء عبر القلب، على افتراض أن الهواء المحيط الأكثر برودة سيحل محل الهواء المطرود. وفي غرفة ضيقة، أو ركن حاوية، أو سقيفة مؤقتة، أو تجويف في قبو، أو حيز خدمة مسوّر بجدران جزئية، يمكن للهواء الساخن المطرود أن يدور عائدًا نحو جانب المروحة. وعند حدوث ذلك، ترتفع درجة حرارة هواء الدخول بسرعة. وحتى الرادياتير الذي تتم صيانته جيدًا لا يستطيع إزالة كمية كافية من الحرارة إذا كان هواء التبريد الذي يصل إلى القلب ساخنًا مسبقًا.

ينتج عن ذلك تأثير تراكمي. فالهواء الداخل الأكثر سخونة يقلل كثافة هواء الاحتراق، مما قد يؤثر قليلًا في جودة الاحتراق واستقرار القدرة. وفي الوقت نفسه، تعمل المروحة التي يديرها المحرك في ظروف أقل ملاءمة، بينما تمتص الأسطح القريبة الحرارة وتعيد إشعاعها باتجاه الوحدة. ويمكن للجدران الفولاذية والأسقف الخرسانية وخنادق الكابلات والألواح الصوتية أن تخزن الحرارة أثناء التشغيل وتحافظ على ارتفاع درجة حرارة الهواء المحلي بعد انتهاء فترة الإحماء الأولية.

من الأخطاء الشائعة النظر إلى حجم الغرفة فقط. فالحجم مهم، لكن اتجاه تدفق الهواء أهم. وقد يعمل حيز صغير نسبيًا مزود بمدخل هواء بارد محدد ومخرج واضح للهواء الساخن بكفاءة أفضل من غرفة أكبر يركد فيها الهواء. ففي العديد من التركيبات المحصورة، توجد كمية كافية من الهواء في مكان ما داخل الغرفة، لكنها لا تمر عبر المولد بالمسار الصحيح وبالقدر الكافي.

يؤثر تقييد تدفق الهواء في أكثر من الرادياتير

عادةً ما يُلقى اللوم أولًا على الرادياتير، لكن الإجهاد الحراري ينتشر في جميع أنحاء الآلة. يعتمد المولد المشترك في مولد الديزل ذي الهيكل المفتوح على التهوية الداخلية للتخلص من الفواقد النحاسية وفواقد القلب. وعندما يكون الهواء المحيط ساخنًا، ترتفع درجة حرارة الملفات بسرعة أكبر، وتتقادم مواد العزل تحت حمل حراري أعلى. كما تتعرض لوحة التحكم ونقاط توصيل الأسلاك لمزيد من امتصاص الحرارة، خاصةً إذا كانت مركبة على الجانب الذي يظل فيه عادم المحرك أو هواء تصريف الرادياتير متراكمًا.

يمكن أن يتغير سلوك نظام الوقود أيضًا في الأماكن الساخنة وراكدة الهواء. فقد تمتص خطوط الوقود الموجهة بالقرب من كتلة المحرك أو جانب العادم حرارة إضافية. وبحسب تصميم نظام الوقود، قد يسهم ذلك في صعوبة إعادة التشغيل بعد الإيقاف، أو التشغيل الخشن عند سخونة المحرك، أو عدم استقرار الاستجابة أثناء الارتفاع المفاجئ للحمل. وقد تظل درجة حرارة زيت التشحيم مرتفعة كذلك، مما يقلل هامش اللزوجة أثناء التشغيل الشاق أو التشغيل المستمر لفترات طويلة.

يُعد نظام العادم عاملًا آخر يُستهان بتأثيره. ففي الحيز المحصور، يمكن لأنبوب عادم غير معزول أو لجزء مرن غير مدعوم جيدًا أن يشع كمية مفاجئة من الحرارة داخل الغرفة. وإذا تم تركيب كاتم الصوت في الداخل من دون تدريع حراري مناسب، أو تضمن مسار العادم انحناءات غير ضرورية تُبقي الجزء الساخن قريبًا من مجموعة التوليد، فقد ترتفع درجة الحرارة المحلية حول الخراطيم وضفائر الأسلاك ومرشحات الهواء بدرجة تفوق التوقعات بكثير.

غالبًا ما تتسبب تفاصيل التركيب في المشكلة

تبدأ العديد من شكاوى ارتفاع الحرارة بعد نقل الوحدة، أو إجراء تغييرات إنشائية، أو إضافة معدات قريبة. فقد يعمل المولد طبيعيًا في الخارج، ثم يواجه صعوبة بعد وضعه بالقرب من جدار لأغراض الحماية أو الحماية من الطقس. وقد تواجه مروحة المحرك سطحًا خرسانيًا على مسافة قصيرة، مما يتسبب في ارتداد هواء التصريف. كما يمكن لأبواب الخدمة أو الحواجز المؤقتة أن تمنع التهوية العرضية الطبيعية. وحتى قطع الغيار المكدسة أو بكرات الكابلات أو مواد التغليف المتروكة بالقرب من طرف الرادياتير قد تعيق مسار تدفق الهواء المقصود.

غالبًا ما تُحدد فتحات الجدران بالتقدير التقريبي بدلًا من حساب حجم الهواء الفعلي الذي يحتاج إليه الرادياتير وعملية الاحتراق. وعندما تكون فتحات سحب الهواء صغيرة جدًا أو مزودة بشبكة كثيفة، يزداد انخفاض الضغط. وتستمر المروحة في الدوران، لكن تدفق الهواء ينخفض. وقد تزيد مصافي الغبار المشكلة سوءًا إذا تم اختيارها من دون مراعاة سرعة الهواء على سطحها. فقد تعمل شبكة حماية في غرفة كهربائية نظيفة، لكنها قد تنسد سريعًا في بيئة موقع مليئة بالغبار، خاصةً عندما يعمل مولد الديزل ذو الهيكل المفتوح بالقرب من غبار الطرق أو مناولة الركام أو أعمال القطع في مواقع البناء.

تظهر مشكلة متكررة أخرى عند إضافة عزل صوتي بعد التشغيل الأولي. فقد تقلل الرغوة الصوتية أو الحواجز أو الألواح المبطنة الضوضاء، لكنها تعيد أيضًا تشكيل مسار الهواء. وإذا كانت الحواجز عميقة جدًا أو قريبة جدًا من تصريف الرادياتير، أو مرتبة من دون مساحة حرة كافية، فلن تجد الحرارة طريقًا للخروج. وقد يعمل المولد ضمن الحدود المقبولة في الطقس البارد، ثم ترتفع حرارته أكثر من اللازم أثناء ارتفاع درجات الحرارة المحيطة أو طول دورات التشغيل.

في مشاريع توزيع الطاقة، تكتسب هذه الضوابط الحرارية أهمية تتجاوز المولد نفسه. فعندما يغذي مصدر مؤقت أو احتياطي أحمالًا مرتبطة بالمحولات، يمكن أن تؤثر حالة غرفة المولد في تخطيط موثوقية الإمداد أعلى وأسفل نقطة التوصيل. وأثناء دعم تشغيل معدات مثلمحول توزيع قدرة مغمور بالزيت 20kV/0.4kV، يُتوقع توفر طاقة مساعدة مستقرة، وقد يؤدي ارتفاع الحرارة في حيز المولد إلى تعطيل الاختبارات أو إخفاء المشكلات الموجودة في جانب الحمل.

تشوه الأماكن المحصورة قراءات درجة الحرارة

يصبح تشخيص درجة الحرارة أكثر صعوبة عندما تؤخذ القياسات من نقاط غير مناسبة. فقد يُظهر مقياس سائل التبريد ارتفاعًا، لكن السؤال المفيد هو ما إذا كان الارتفاع ناتجًا عن توليد الحرارة من جانب المحرك أم عن ضعف طرد الحرارة. ولا تكفي قياس درجة الحرارة عند مبيت منظم الحرارة وحده للإجابة عن ذلك. وغالبًا ما يكون من المفيد مقارنة درجة حرارة الهواء عند مدخل الرادياتير، ودرجة حرارة الهواء عند التصريف، ودرجة حرارة الغرفة بعيدًا عن مجموعة التوليد، ودرجة حرارة السطح حول جانب العادم. فإذا كان هواء الدخول إلى الرادياتير أدفأ بكثير من هواء الغرفة العام، فمن المرجح وجود إعادة تدوير للهواء.

يمكن أن تكون فحوصات الأشعة تحت الحمراء مفيدة، لكن يجب تفسيرها بعناية. فقد تؤدي الأسطح المعدنية العاكسة إلى قراءات مضللة، كما قد تشتت النقاط الساخنة على جانب العادم الانتباه عن خلل تدفق الهواء الرئيسي. وغالبًا ما يجمع الفحص العملي بين قياسات درجة الحرارة بالتلامس المباشر، والمراقبة البصرية لحركة الدخان أو الشريط بالقرب من نقاط السحب، ومراجعة الخلوصات الموجودة على جانب المروحة. وعند توفرها، تساعد سجلات الاتجاهات من وحدة التحكم في إظهار ما إذا كان ارتفاع الحرارة يحدث مباشرة بعد تطبيق الحمل، أم تدريجيًا مع تراكم حرارة الغرفة.

ومن السهل أيضًا الخلط بين الارتفاع، أو عدم توازن الحمل، أو مشكلات جودة الوقود وبين خلل التهوية. فقد تؤثر هذه العوامل في الأداء، لكن أقوى مؤشر في الحيز المحصور غالبًا هو الارتباط بالزمن. فإذا بدأت الوحدة بصورة طبيعية، وحملت الحمل لفترة، ثم أخذت درجة حرارتها في الارتفاع المستمر من دون زيادة مقابلة في الحمل، فمن المحتمل أن الغرفة تخزن الحرارة وتعيد تدويرها.

لا تزال الحالة الميكانيكية مهمة

يمكن لتركيب سيئ أن يتسبب في ارتفاع حرارة مولد سليم، لكن نظام التبريد المتقادم سيجعل المشكلة أسوأ. فقد تكون زعانف الرادياتير مسدودة برذاذ الزيت والغبار. وقد تنزلق أحزمة المروحة تحت الحمل. وقد يكون تركيز سائل التبريد غير صحيح، مما يقلل انتقال الحرارة أو يؤثر في هامش الغليان. ويمكن للخراطيم أن تلين من الداخل وتحد من التدفق، حتى عندما يبدو سطحها الخارجي طبيعيًا. وقد يكون دافع مضخة المياه متآكلًا بدرجة تقلل التدوير. وفي الحيز المحصور، تصبح هذه الخسائر الصغيرة أكثر وضوحًا لعدم وجود احتياطي حراري كبير.

وتستحق أغطية المروحة اهتمامًا دقيقًا. ففي العديد من مجموعات التوليد، يكون غطاء المروحة ضروريًا لسحب الهواء بانتظام عبر قلب الرادياتير. وإذا تعرض للتلف، أو أزيل أثناء الإصلاح، أو أصبح غير محاذٍ بعد النقل، فسيتجاوز تدفق الهواء القلب. وقد تبدو الآلة مقبولة في الهواء الطلق، ثم ترتفع حرارتها أكثر من اللازم بعد تركيبها في الداخل. كما يمكن لاهتزازات النقل أن تُرخي واقيات المروحة والحوامل ووصلات القنوات المرنة، مما يؤدي إلى تكوين فجوات تسمح بتسرب هواء التصريف الساخن عائدًا نحو جانب السحب.

وتُعد نظافة المولد المشترك جزءًا من الصورة نفسها. فإذا انسدت ممرات التهوية بالغبار، فسيعمل المولد المشترك عند درجة حرارة أعلى حتى لو ظل سائل تبريد المحرك ضمن الحدود. وقد يؤدي ذلك إلى ظهور رائحة الورنيش، وإجهاد العزل، وتقليل العمر التشغيلي. وعندما يخدم المولد عمليات إثارة المحولات أو الأحمال الحثية المختلطة، فقد تكون أنماط التسخين العابرة أقل تسامحًا إذا كان هواء التبريد متأثرًا بالفعل.

يبدأ الإجراء التصحيحي بمسار الهواء، لا بتركيب أجزاء أكبر

يتمثل العلاج الأول في إنشاء تدفق محدد للهواء البارد إلى الداخل والهواء الساخن إلى الخارج. وقد يتطلب ذلك إعادة وضع الوحدة، أو توسيع فتحات الجدران، أو إضافة قنوات لتصريف الهواء، أو فصل مناطق السحب والتصريف باستخدام توجيه بسيط من الصفائح المعدنية. ولا يقتصر الهدف على زيادة الفتحات، بل يتمثل في منع مروحة الرادياتير من رؤية هواء التصريف الساخن الصادر منها مرة أخرى.

• زيادة المسافة الخالية حول جانب تصريف الرادياتير كلما أمكن، خاصةً عن الجدران الصلبة التي تعكس الهواء الساخن باتجاه الآلة.
• استخدام فتحات سحب وشبكات ذات مساحة حرة واقعية. وقد تحتاج شاشات الحماية الدقيقة إلى لوحة أكبر لتجنب انخفاض الضغط المفرط.
• عزل أنابيب العادم الداخلية وإبعاد الأجزاء الأكثر سخونة عن خراطيم الوقود وحزم الكابلات ومدخل هواء المولد المشترك.
• عند إضافة القنوات، دعمها بشكل مستقل حتى لا تتسبب اهتزازات المحرك في تشقق الوصلات أو سحب هيكل الرادياتير خارج المحاذاة.

إذا تم تركيب تهوية تعمل بالطاقة، فيجب أن يكمل ترتيب المروحة مروحة تبريد المولد بدلًا من مقاومتها. فقد تتسبب مراوح الاستخراج الموضوعة بشكل سيئ في حدوث اضطراب أو ضغط سلبي في المنطقة الخاطئة. وفي بعض الغرف، قد يعمل مسار مباشر لتصريف الهواء الساخن من الرادياتير إلى الخارج بصورة أفضل من محاولة تبريد الغرفة بأكملها. ويعتمد أفضل تصميم على مكان سحب المحرك للهواء، ومكان إرسال الرادياتير له، وكيفية تشكيل الجدران أو الأسقف القريبة لمسار العودة.

بعد ذلك، يجب أن تؤكد الصيانة الدورية أن تدفق الهواء المصحح لا يتأثر بمشكلات أبسط، مثل القلوب المتسخة، أو الأحزمة المفكوكة، أو سائل التبريد المتدهور، أو المصارف المسدودة، أو الوصلات المرنة المنهارة. وبعد أي تعديل في الموقع، يكون اختبار درجة الحرارة تحت الحمل أكثر دلالة من اختبار قصير دون حمل، لأن التشغيل دون حمل قد لا يكشف طريقة تراكم الحرارة داخل حيز محدود.

عندما يعمل مولد الديزل ذو الهيكل المفتوح بدرجة حرارة مرتفعة في حيز مقيد، تكمن المشكلة عادةً في التفاعل بين الآلة والغرفة. وبمجرد التحكم في حركة الهواء، يصبح تفسير معظم أعراض ارتفاع الحرارة أسهل، كما يصبح عزل المشكلات الميكانيكية المتبقية أسهل من دون استبدال الأجزاء اعتمادًا على التخمين.
