Quando é necessário um transformador de aterramento trifásico em um sistema elétrico?

Um transformador de aterramento trifásico é necessário quando um sistema elétrico trifásico não possui um ponto neutro utilizável, mas ainda necessita de uma conexão definida à terra. Isso geralmente ocorre com enrolamentos conectados em delta, barramentos de distribuição não aterrados ou sistemas alimentados por eletrônica de potência ou transformadores que não fornecem um neutro em estrela aterrado.

A razão prática não é simplesmente “adicionar aterramento”. Um transformador de aterramento cria um caminho controlado para a corrente de falta monofásica à terra. Esse caminho fornece aos relés de proteção informações suficientes de corrente ou tensão para identificar uma falta, isolar o alimentador afetado e manter o restante do sistema operando conforme projetado. Sem ele, uma falta à terra pode ser difícil de detectar, produzir sobretensões transitórias excessivas ou deixar partes condutivas expostas em um potencial inseguro.

A primeira pergunta: o sistema já possui um neutro aterrado?

Um transformador de aterramento geralmente é desnecessário quando o transformador de fonte já possui um secundário em estrela aterrado adequadamente projetado e esse neutro está disponível para o sistema de distribuição. Nessa configuração, o ponto neutro já fornece a referência à terra, e o aterramento pode ser implementado diretamente ou por meio de um resistor ou reator de aterramento.

A necessidade torna-se mais clara quando a alimentação principal é conectada em delta. Um sistema delta pode operar sem condutor neutro, o que é útil para muitas cargas industriais, mas não possui um ponto neutro inerente para aterramento. Durante uma falta monofásica à terra, o sistema pode continuar funcionando com as tensões das outras duas fases deslocadas em relação à terra. Isso pode ocultar a primeira falta e, ao mesmo tempo, aumentar o estresse elétrico sobre o isolamento em boas condições.

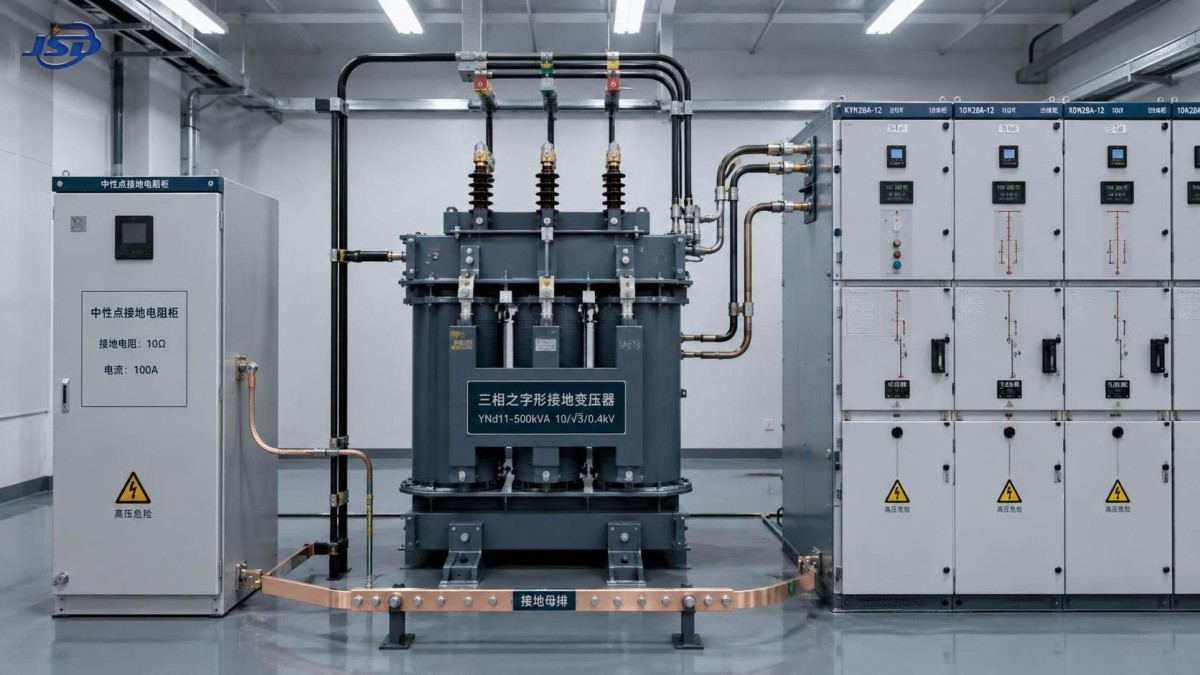

Um transformador de aterramento em zigue-zague ou estrela-delta é instalado para estabelecer um neutro artificial. O neutro pode então ser aterrado solidamente, por resistência ou por reatância, de acordo com os requisitos de proteção e continuidade da rede.

Situações em que um transformador de aterramento é normalmente necessário

Nem todo sistema trifásico precisa de um. Ele é normalmente considerado quando a configuração da rede e o objetivo de proteção criam uma necessidade real de referência de neutro.

• Barramentos de média ou baixa tensão conectados em delta: Um secundário delta pode alimentar efetivamente motores e equipamentos trifásicos, mas não oferece um ponto neutro para o aterramento do sistema. Um transformador de aterramento fornece esse ponto sem alterar a conexão do transformador de potência principal.
• Plantas industriais com distribuição predominantemente de motores: Instalações com grandes motores, acionamentos de velocidade variável, equipamentos de processo e circuitos alimentadores longos geralmente precisam de detecção confiável de faltas à terra. Uma configuração de aterramento controlada ajuda os sistemas de proteção a distinguir uma falta das condições normais de operação.
• Sistemas de coleta de energia renovável: Instalações solares e eólicas podem incluir vários transformadores de inversores, alimentadores coletores, equipamentos de manobra e configurações operacionais variáveis. Um transformador de aterramento pode fornecer uma referência de aterramento estável para um barramento coletor quando a configuração da fonte não a oferece de outra forma.
• Microrredes que podem operar em modo ilhado: Quando desconectada da concessionária, uma microrrede pode perder a referência de aterramento existente por meio do transformador da rede a montante. Se a geração local ou o transformador do inversor não estabelecer um neutro, pode ser necessário um transformador de aterramento para uma proteção segura contra faltas no modo ilhado.
• Sistemas que utilizam aterramento por resistência: Se o objetivo do projeto for limitar a corrente de falta à terra em vez de permitir uma corrente de falta muito elevada, o transformador de aterramento é frequentemente associado a um resistor de aterramento do neutro. O transformador cria o neutro; o resistor define o nível de corrente de falta.
• Projetos de retrofit: Substituir um transformador principal apenas para obter um neutro aterrado pode ser caro e causar interrupções. Adicionar um transformador de aterramento a um barramento delta existente costuma ser uma solução mais direcionada.

O ponto principal é que o transformador não é selecionado porque uma instalação possui “energia trifásica”. Ele é selecionado porque o sistema precisa de um ponto de aterramento que a fonte existente não fornece.

Por que um sistema não aterrado ou mal aterrado pode causar problemas

Em um sistema não aterrado, uma primeira falta fase-terra pode gerar apenas uma corrente capacitiva relativamente pequena. Isso pode parecer atraente porque a instalação pode continuar operando. No entanto, a operação contínua com uma falta não detectada tem consequências. As fases não afetadas podem subir para próximo da tensão entre fases em relação à terra, impondo maior estresse aos cabos, enrolamentos de motores, para-raios e equipamentos conectados.

Faltas à terra intermitentes por arco são particularmente problemáticas. A comutação e o reacendimento podem criar sobretensões transitórias difíceis de prever a partir de medições rotineiras de carga. Um sistema deliberadamente aterrado fornece à falta um caminho definido e torna o comportamento da proteção mais repetível.

O aterramento também melhora o diagnóstico. Se um alimentador desenvolver uma falha de isolamento, a equipe de operação precisa saber qual circuito foi afetado. Um transformador de aterramento, resistor de aterramento, esquema de relés e arranjo de transformadores de corrente adequadamente coordenados podem possibilitar o desligamento seletivo. O objetivo nem sempre é desligar todo o barramento; é remover a seção defeituosa com a menor interrupção desnecessária possível.

Aterramento sólido, aterramento por resistência e por que a diferença é importante

Um transformador de aterramento não determina sozinho o método de aterramento. Seu neutro pode suportar diferentes configurações de aterramento, e cada uma produz um comportamento de falta diferente.

O aterramento por resistência é frequentemente mal compreendido. Ele não elimina a necessidade de proteção; ele torna a corrente de falta gerenciável. O esquema de relés ainda deve detectar o evento e iniciar a resposta de alarme ou desligamento necessária. Um resistor selecionado sem considerar a corrente capacitiva do sistema, o tempo de eliminação da falta e a sensibilidade do relé pode deixar a instalação com desempenho de proteção inadequado.

Transformador de aterramento versus transformador de potência com neutro em estrela

Um transformador de potência convencional transfere energia entre níveis de tensão. Um transformador de aterramento é instalado principalmente para criar um ponto neutro e fornecer um caminho para corrente de sequência zero. Ele pode conduzir pouca ou nenhuma corrente de carga durante a operação normal, mas deve suportar o esforço térmico e mecânico imposto por uma falta à terra durante a duração de eliminação especificada.

Essa diferença é importante durante a especificação. Selecionar uma unidade apenas pela tensão do sistema é insuficiente. O projetista também deve determinar a tensão de neutro necessária, o método de aterramento, a corrente de falta à terra presumida, a duração da falta, o nível de isolamento, as condições ambientais e a interface de proteção. Em um sistema aterrado por resistência, o transformador de aterramento e o resistor de neutro devem ser tratados como um conjunto coordenado, e não como componentes não relacionados.

Projetos de armazenamento de energia e energia renovável exigem uma análise de aterramento separada

As questões de aterramento tornam-se mais importantes quando um sistema inclui geração baseada em inversores ou armazenamento de energia em baterias. Os transformadores de inversores podem ser conectados em delta em um dos lados, e a referência de aterramento pode mudar dependendo de a instalação estar conectada à rede, em modo ilhado, carregando, descarregando ou transferida entre fontes.

Por exemplo, uma microrrede de escala concessionária ou industrial que utiliza um sistema de baterias em contêiner deve avaliar o barramento de coleta CA, o grupo vetorial do transformador, a disponibilidade do neutro e o comportamento da proteção em todos os modos de operação. Equipamentos como oSistema de Armazenamento de Energia em Contêiner com Resfriamento Líquido de 1MW/2MWh podem fazer parte de uma configuração mais ampla de energia renovável ou microrrede, mas o próprio contêiner de armazenamento não resolve automaticamente o projeto de aterramento CA. A decisão sobre o transformador de aterramento pertence ao diagrama unifilar elétrico completo, incluindo o PCS, o transformador elevador, os painéis de manobra, os alimentadores e a configuração de interligação à rede.

Um erro comum é presumir que a fonte da concessionária sempre fornecerá a referência de aterramento. Essa premissa falha quando uma chave de transferência abre a conexão com a concessionária e a fonte local se torna responsável por manter a detecção de faltas. A operação em modo ilhado deve, portanto, ser analisada independentemente da operação normal conectada à rede.

O que confirmar antes de especificar uma unidade

O documento inicial mais útil é o diagrama unifilar. Ele deve mostrar todas as conexões dos enrolamentos dos transformadores, pontos neutros, condutores de aterramento, posições das chaves, geradores, interfaces de inversores e dispositivos de proteção dos alimentadores. A partir daí, a decisão de aterramento torna-se uma avaliação técnica, e não uma escolha de catálogo.

• O barramento é alimentado por delta, estrela não aterrada, estrela aterrada ou mais de uma fonte?
• Já existe um ponto neutro disponível e adequado para aterramento?
• O que acontece durante uma falta fase-terra em cada configuração operacional?
• A falta deve ser eliminada imediatamente, sinalizada para desligamento controlado ou isolada seletivamente?
• Que corrente de falta à terra os painéis de manobra, cabos, transformador, resistor e dispositivos de proteção podem suportar?
• O sistema operará em algum momento em modo ilhado ou com fontes em paralelo?
• Os relés de proteção conseguem detectar de forma confiável a corrente de falta prevista?

Essas questões devem ser respondidas em conjunto. Um transformador de aterramento eletricamente correto, mas mal coordenado com relés, capacidade do resistor ou classificações dos painéis de manobra, não proporcionará o resultado de proteção pretendido.

Casos em que pode não ser a solução adequada

Um transformador de aterramento trifásico não é um acessório de segurança universal. Ele pode ser desnecessário quando uma fonte em estrela aterrada já fornece um neutro adequadamente dimensionado e protegido. Também pode ser a solução errada se o problema subjacente for isolamento danificado, ligação equipotencial inadequada, relé de proteção aplicado incorretamente ou separação insuficiente entre os condutores de aterramento dos equipamentos e os condutores neutros.

Ele não deve ser utilizado para criar um neutro para cargas monofásicas comuns, a menos que o sistema de distribuição, o dimensionamento dos condutores, o equilíbrio de carga e o esquema de proteção sejam projetados para essa finalidade. Um transformador de aterramento estabelece uma referência de aterramento do sistema; ele não é automaticamente um transformador de serviço para alimentar cargas fase-neutro.

Perguntas frequentes

Um sistema conectado em delta pode operar sem um transformador de aterramento?

Sim. Alguns sistemas são intencionalmente não aterrados. A decisão depende do risco de falta aceitável, da coordenação de isolamento, da filosofia operacional e da capacidade de localizar uma primeira falta à terra. Quando são necessárias proteção previsível e uma referência estável à terra, um transformador de aterramento costuma ser a solução preferida.

Um transformador em zigue-zague é igual a um transformador de aterramento?

Uma conexão em zigue-zague é um projeto comum de transformador de aterramento porque cria um ponto neutro, apresentando alta impedância à corrente de carga trifásica equilibrada. “Transformador de aterramento” descreve a função; “zigue-zague” descreve um método de conexão usado para fornecê-la.

Um transformador de aterramento protege os equipamentos por si só?

Não. Ele cria o caminho de corrente de falta necessário para que a proteção funcione conforme projetado. A proteção também depende de resistores ou reatores de aterramento, quando utilizados, dos ajustes dos relés, da detecção de corrente, dos dispositivos de manobra e da coordenação correta em todo o sistema.

Quando um sistema não possui um neutro aterrado, a questão correta não é apenas se o aterramento é desejável. É se a instalação consegue detectar, controlar e eliminar uma falta fase-terra em todas as condições operacionais previstas. Quando a resposta é não, uma configuração de transformador de aterramento adequadamente projetada é frequentemente necessária.
