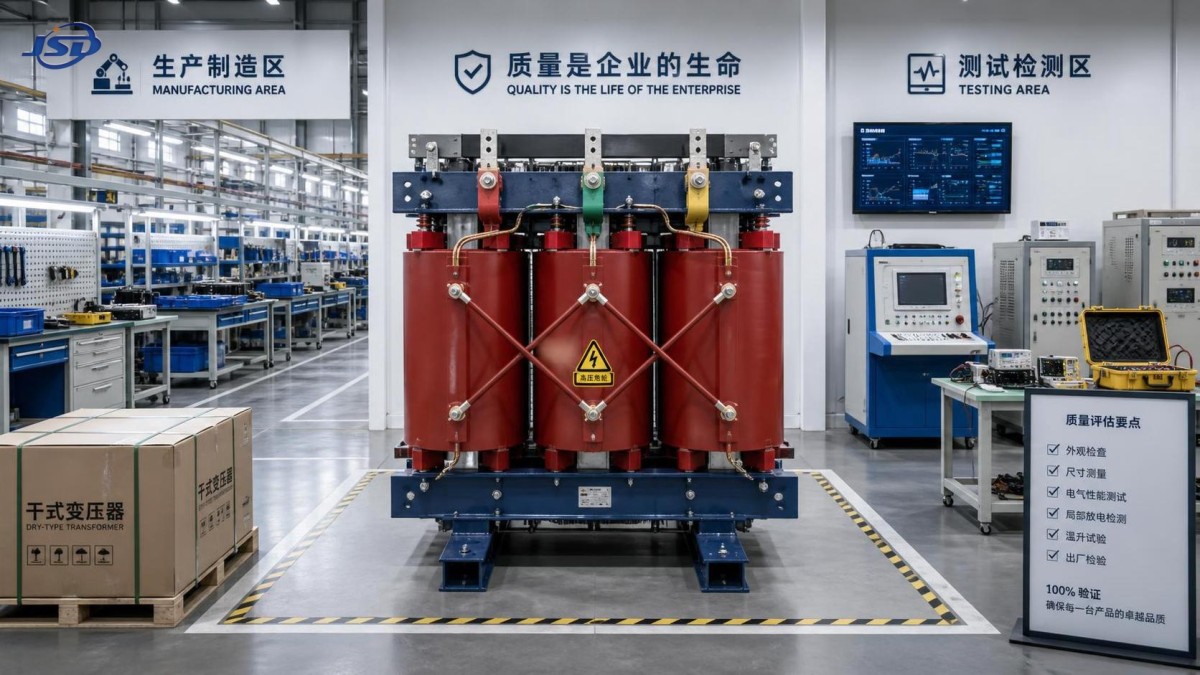

Как оценить качество производителей сухих трансформаторов

Оценка качества начинается с того, способен ли производитель преобразовать требования проекта в надежный сухой трансформатор, а не с того, насколько аккуратно выглядит коммерческое предложение. При сравнении производителей сухих трансформаторов следует задавать практические вопросы: какой материал используется для сердечника, как изолируются обмотки, каким образом контролируется повышение температуры, как документируются приемо-сдаточные испытания и способен ли завод поддерживать одинаковые стандарты изготовления от одной партии к другой. Поставщик может представить тщательно оформленный комплект чертежей, однако при недостаточной производственной дисциплине трансформатор все равно может поступить с нестабильными потерями, уровнем шума, характеристиками частичных разрядов или качеством механической обработки.

Первым критерием является техническое соответствие. Сухие трансформаторы выбираются с учетом конкретных условий эксплуатации внутри помещений, требований пожарной безопасности, условий вентиляции и профиля нагрузки. Производитель должен уметь обсуждать номинальную мощность, первичное и вторичное напряжение, частоту, группу соединения, импеданс, класс изоляции, способ охлаждения и конструкцию кожуха, не превращая каждый ответ в универсальное рекламное утверждение из брошюры. Если обсуждение остается расплывчатым в отношении работы при перегрузке, гармоник, поправок на высоту над уровнем моря или ограничений по пространству внутри электрощитовой, оценка уже выявляет потенциальный риск. Надежные производители сухих трансформаторов обычно задают подробные уточняющие вопросы, поскольку продукт невозможно корректно оценить в отрыве от места установки.

Внимательно изучайте выбор материалов сердечника и конструкцию обмоток

Именно по материалу сердечника и конструкции обмоток часто становится заметно качество изделия. Ориентированная электротехническая сталь, точность резки, контроль заусенцев, ступенчатая сборка внахлест и стабильность крепления влияют на потери холостого хода, уровень шума и долгосрочную механическую надежность. Если производитель не может объяснить, как сердечник обрабатывается и собирается, становится трудно проверить, будут ли заявленные электрические характеристики стабильно воспроизводиться в серийном производстве.

Конструкция обмоток заслуживает такого же внимания. В сухих трансформаторах в зависимости от проектных целей могут использоваться как медные, так и алюминиевые проводники, однако ключевое значение имеют правильный выбор сечения проводника, расстояния между изоляцией, организация теплоотвода и расчет стойкости к короткому замыканию. В трансформаторах с литой изоляцией важны состав смолы, соблюдение технологии вакуумной заливки, контроль отверждения и устойчивость к образованию трещин. В конструкциях с вакуумно-компрессионной пропиткой не менее важны качество пропитки, проникновение смолы и плотность катушки. Два разных поставщика могут указать одинаковую номинальную мощность, однако запас конструкции по предотвращению перегрева отдельных участков и противодействию механическим нагрузкам может значительно различаться.

Попросите четко объяснить конструкцию соединений проводников, расположение ответвлений, крепление выводов и способ фиксации обмоток для защиты от электродинамических усилий. Трансформатор может удовлетворительно пройти стандартные заводские испытания, но впоследствии столкнуться с проблемами, если блок обмоток недостаточно жесткий. Ослабленные опоры, недостаточное проникновение смолы или слабые выходы выводов обычно проявляются только после транспортировки, повторяющихся циклов нагрузки или аварии в сети.

Протоколы испытаний полезны только тогда, когда содержат конкретные данные

Многие оценки заходят в тупик, поскольку протокол испытаний воспринимается как формальность. Его следует рассматривать как свидетельство производственной дисциплины. Стандартные испытания должны точно соответствовать предложенной мощности и конфигурации, включая коэффициент трансформации, полярность или группу соединения, сопротивление обмоток, ток холостого хода, потери холостого хода, нагрузочные потери, напряжение короткого замыкания и испытания изоляции, если они применимы. Серьезный производитель обычно может объяснить, почему одно измеренное значение близко к расчетному, а другое имеет определенное отклонение в пределах допуска.

Обращайте внимание на протоколы, которые выглядят чрезмерно типовыми, особенно если стиль документа стандартизирован, а технические поля представлены недостаточно подробно, противоречиво или скопированы для разных моделей. Наиболее безопасный подход — проверять документ построчно: номинальные параметры трансформатора, диапазон регулирования, обозначение схемы соединения, температурные ограничения и возможность прослеживания по серийному номеру должны соответствовать предлагаемому изделию. Когда производители сухих трансформаторов работают с большим количеством индивидуальных заказов, контроль документации становится частью качества продукции. Если серийные номера, чертежи, спецификации материалов и протоколы испытаний связаны между собой недостаточно четко, вероятность ошибок при производстве и отгрузке возрастает.

Для проектов с чувствительными нагрузками целесообразно дополнительно изучить характеристики повышения температуры, контроль частичных разрядов, если он актуален, и уровень шума в реальных условиях установки. Некоторые заводы способны подробно обсуждать эти вопросы с инженерной точки зрения, включая геометрию катушек, конструкцию каналов охлаждения и влияние кожуха. Другие лишь повторяют значения из каталога. Это различие имеет значение, поскольку сухие трансформаторы часто работают внутри зданий, где вентиляция, гармоники и температура окружающей среды могут изменить фактические характеристики.

Стабильность производства важнее единичного образца

Посещение завода, физическое или организованное в формате удаленного аудита, должно быть сосредоточено не столько на внешнем виде, сколько на управлении процессами. Чистые рабочие зоны полезны, но их недостаточно. Более надежными признаками являются идентификация материалов на каждом участке, технологические карты, связанные с конкретными типами продукции, точки промежуточного контроля, контроль сушки или отверждения катушек, откалиброванные измерительные инструменты и разделение годных и несоответствующих деталей. Производитель, выпускающий сухие трансформаторы со стабильным качеством, обычно имеет понятный рабочий процесс от приемки материалов до окончательной сборки и испытаний.

Спросите, как хранятся пластины сердечника, как проверяются проводники перед намоткой, как контролируются смолы или изоляционные материалы и что происходит, если измеренный параметр выходит за внутренние пределы. Если ответ сводится лишь к тому, что изделие будет повторно проверено, это мало о чем говорит. Более качественный ответ должен описывать границы допустимой доработки, инженерную проверку, анализ причин и возможность перевода партии в статус удержания при обнаружении отклонения. Именно здесь становится видна производственная дисциплина завода.

Срок поставки также позволяет выявить потенциальные риски качества. Очень короткие обещанные сроки могут выглядеть привлекательно, однако сухим трансформаторам требуется время на изготовление обмоток, обработку изоляции, отверждение или пропитку, сборку, испытания и упаковку. Если график выглядит чрезмерно сжатым и при этом отсутствует четкий производственный план, качество может пострадать на незаметных этапах. Это не означает автоматически, что поставщик ненадежен, но является основанием для более тщательной проверки производственных возможностей и управления графиком.

Инженерная поддержка должна быть конкретной, а не рекламной

Оценка должна включать анализ того, как производитель обрабатывает технические уточнения до выпуска заказа в производство. Качество трансформатора формируется уже на этом этапе, поскольку ошибки при передаче спецификации могут привести к появлению идеально изготовленного, но неподходящего для объекта изделия. Компетентный поставщик обычно подтверждает направление ввода кабелей, расположение выводов, степень защиты кожуха, наличие вариантов принудительной вентиляции, монтажные зазоры, ограничения по транспортировке и местные условия окружающей среды, такие как пыль, влажность или агрессивная атмосфера. Если эти детали пропускаются, вероятность последующих доработок на объекте возрастает.

Это особенно важно, когда сухой трансформатор является частью более широкой энергосистемы с низковольтным оборудованием, системами хранения энергии или интеграцией возобновляемых источников энергии. Например, если трансформатор обслуживает помещение, в котором также размещается аккумуляторное оборудование, такое как 51.2V настенная аккумуляторная батарея LiFePO4 для хранения энергии, ограничения по планировке, источники тепла, прокладку кабелей и доступ для технического обслуживания следует рассматривать совместно, а не как отдельные закупочные позиции. Речь идет не о комплектной продаже продукции, а об управлении сопряжением систем. Хорошие производители понимают, что надежность трансформатора может зависеть от окружающей электрической среды.

Обращайте внимание на тепловую конструкцию и условия эксплуатации на объекте

Сухие трансформаторы часто выбирают для эксплуатации внутри помещений благодаря требованиям безопасности и снижению потребности в техническом обслуживании, однако они не являются нечувствительными к условиям установки. Недостаточная вентиляция помещения, перекрытые воздушные каналы, повышенная температура окружающей среды или высокий уровень гармонических искажений могут привести к более сильному нагреву, чем ожидалось. При оценке производителей сухих трансформаторов спросите, как они учитывают снижение допустимой нагрузки, влияние кожуха и фактические условия воздушного потока. Если предложенный трансформатор работает только при идеальных условиях окружающей среды, которые объект, возможно, не сможет обеспечить, риск качества заложен еще до монтажа.

Производители с реальным опытом применения обычно уточняют, является ли нагрузка постоянной или циклической, имеются ли мощные пуски двигателей, выпрямительные нагрузки, приводы с переменной частотой или размещение на крыше рядом с источниками тепла. Это не второстепенные детали. Гармоники могут увеличить дополнительные потери в обмотках и конструктивных элементах, а недостаточная вентиляция может уменьшить тепловой запас, даже если трансформатор успешно прошел заводские испытания на нагрев. Правильная оценка должна показывать, проектирует ли производитель изделие с учетом условий эксплуатации или лишь поставляет трансформатор с номинальными параметрами на табличке.

Транспортировка и упаковка являются частью оценки качества

Даже хорошо изготовленный трансформатор может прибыть в поврежденном состоянии при недостаточно надежной упаковке и неправильном обращении. Сухие установки чувствительны к ударам, воздействию влаги во время транспортировки или хранения и неправильному подъему. Проверьте, как производитель защищает поверхности катушек, выводы, датчики и кожухи. Упаковка должна учитывать протяженность маршрута, количество перегрузок и необходимость хранения изделия до подачи напряжения. Если поставщик не может четко указать точки подъема, меры защиты от ударов и рекомендации по хранению, цепочка обеспечения качества остается незавершенной.

Также стоит уточнить, какие проверки необходимо выполнить после прибытия изделия. Они могут включать проверку на наличие трещин, смещения опор, ослабленных крепежных элементов, загрязнения изоляции или повреждений при транспортировке в зоне кабельного короба и переключателя ответвлений. Производитель, предоставляющий практические инструкции по приемке, обычно лучше знаком с реальными эксплуатационными рисками, чем тот, кто считает свою ответственность завершенной после отправки с завода.

Сервисные возможности следует оценивать по качеству технического реагирования

Послепродажная поддержка часто обсуждается слишком расплывчато. Важен вопрос о том, способен ли производитель технически точно интерпретировать признаки неисправности. Если установка демонстрирует необычный запах, локальный нагрев, повышенный уровень шума, сигнал тревоги по изоляции или дисбаланс контролируемых температурных точек, сможет ли поставщик организовать поиск неисправности с учетом конструкции трансформатора? Сможет ли он определить, указывает ли проблема на вентиляцию, ослабленные соединения, перегрузку, воздействие гармоник, загрязнение или внутренние неисправности обмоток? Расплывчатого обещания поддержки недостаточно без серьезной инженерной компетенции.

Наличие запасных частей — еще один практический вопрос. Датчики температуры, охлаждающие вентиляторы при их наличии, крепежные элементы выводов и аксессуары кожуха проще обслуживать, чем ремонтировать внутренние обмотки, поэтому поставщик должен честно указать, какие компоненты могут быть заменены на месте, а какие требуют участия завода. Четкое разграничение ответственности является признаком надежности, а не слабости.

Распространенные ошибки, искажающие сравнение поставщиков

• Сравнение только номинальной мощности в кВА и напряжения без учета импеданса, системы изоляции и условий эксплуатации кожуха. Два предложения могут выглядеть эквивалентными на первой странице, но по-разному работать в эксплуатации.
• Предположение, что меньшие значения потерь автоматически означают лучшее качество, без выяснения того, каким образом они были достигнуты. Конструкция, сильно оптимизированная по одному параметру, может привести к компромиссам по габаритам, повышению температуры или механическому запасу прочности.
• Предположение, что каждый производитель сухих трансформаторов применяет одинаковые внутренние стандарты обработки смолы, уплотнения обмоток и ведения записей контроля.
• Игнорирование интерфейсов установки, таких как ориентация выводов, нагрузка на пол, пространство для доступа и зазоры для технического обслуживания, до размещения заказа.
• Принятие общих заявлений о контроле качества без сопоставления их с фактическими доказательствами соблюдения процессов и документацией по испытаниям конкретного изделия.

Качественная оценка обычно завершается составлением матрицы технических уточнений, а не сравнительной маркетинговой таблицы. В этой матрице предлагаемый трансформатор следует сопоставить с условиями проекта, точными электрическими параметрами, производственным подходом, испытаниями, которые должны быть проведены в присутствии заказчика или предоставлены в документации, требованиями к упаковке и пределами сервисного обслуживания на объекте. Когда эти пункты представлены наглядно, становится значительно проще отличить производителей сухих трансформаторов, способных изготовить надежную установку, от тех, кто в основном конкурирует скоростью подготовки коммерческого предложения.
