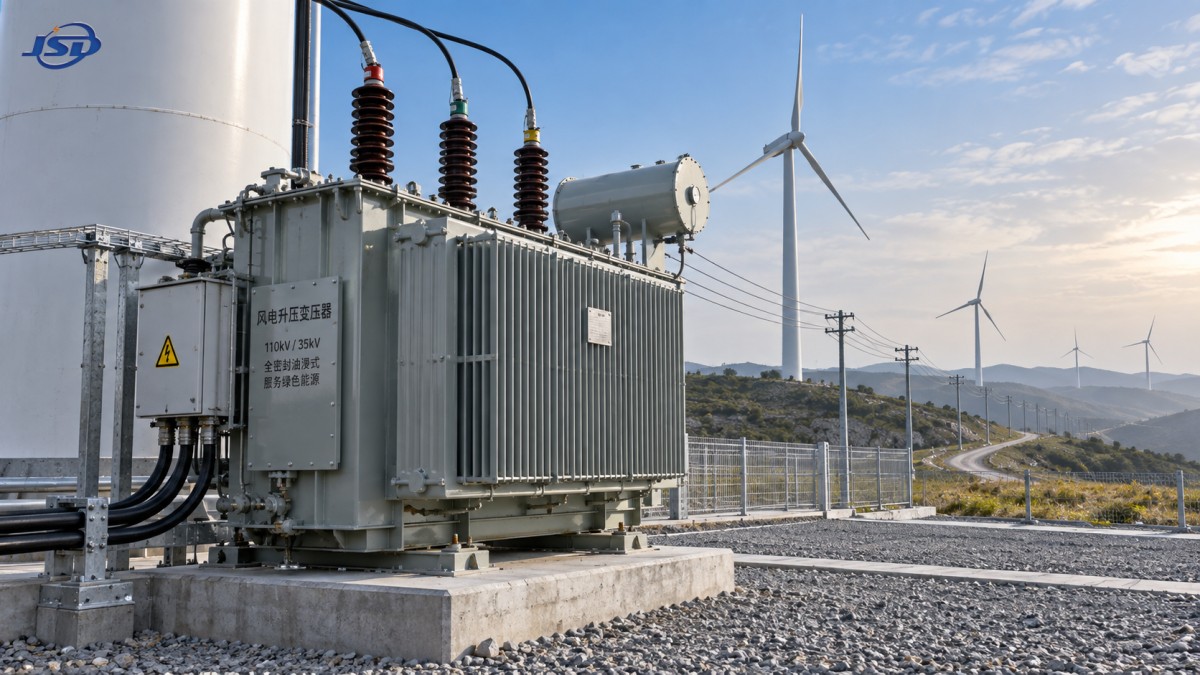

Principales caractéristiques électriques et environnementales des transformateurs pour éoliennes

Un transformateur haute tension destiné aux éoliennes doit être spécifié en fonction des contraintes électriques et de l’exposition du site qu’il subira réellement, plutôt qu’en fonction de la seule tension nominale et de la puissance nominale en kVA. Un transformateur d’éolienne est soumis à une production variable, à des cycles thermiques répétés, à des manœuvres de commutation, à des harmoniques provenant d’équipements d’électronique de puissance, à un accès de maintenance restreint et, dans de nombreux sites, au sel, à l’humidité, à la poussière ou à de faibles températures ambiantes. Les caractéristiques assignées doivent décrire l’ensemble du domaine de fonctionnement : service continu, surtension temporaire, tenue diélectrique, marge de refroidissement, intégrité de l’enveloppe et état mécanique de l’installation.

Pour une éolienne raccordée au réseau, un ensemble de caractéristiques techniquement acceptable doit également être compatible avec le système collecteur, le réseau de câbles, le schéma de mise à la terre, les réglages de protection et les exigences de raccordement du réseau public. Une incompatibilité dans l’une de ces interfaces peut laisser un transformateur correctement dimensionné sur le papier tout en l’exposant à des contraintes diélectriques, à une surchauffe, à des déclenchements intempestifs ou à une corrosion accélérée.

La tension assignée doit être interprétée avec la plage de tension du système

Les valeurs haute tension et basse tension assignées définissent le rapport de transformation, mais elles ne décrivent pas entièrement le régime de tension. La spécification doit indiquer la tension nominale du système, la plage de fonctionnement autorisée, la fréquence et si le transformateur sera alimenté par un circuit collecteur soumis à des variations fréquentes de tension. Les départs collecteurs d’un parc éolien peuvent fonctionner près de la limite supérieure de leur plage de tension pendant de longues périodes, notamment lorsque le contrôle de la puissance réactive et la charge capacitive des câbles influencent la tension locale.

La plage de prises et la position de prise sont donc des caractéristiques fonctionnelles, et non des détails secondaires. Un transformateur présentant un rapport fixe adapté peut néanmoins produire une condition de jeu de barres basse tension inadaptée si la tension attendue du réseau diffère de la valeur nominale supposée. Confirmez si des prises hors tension ou un changeur de prises en charge sont nécessaires, comment la prise sélectionnée est repérée et quelle prise est utilisée pour les valeurs d’essai de routine. L’impédance déclarée, les valeurs de pertes et le rapport de tension doivent être associés à une prise principale spécifiée.

La fréquence exige la même attention. Le flux magnétique du noyau augmente lorsqu’une tension est appliquée à une fréquence inférieure à celle prévue à la conception ; un transformateur destiné à un système de 50 Hz ne peut donc pas être considéré comme automatiquement interchangeable avec une application à 60 Hz à la même tension. Lorsque les essais de mise en service utilisent des sources d’alimentation temporaires, leur relation tension-fréquence doit rester dans les limites admissibles du transformateur.

Caractéristiques d’isolement : distinguer les différentes exigences de tenue

La coordination de l’isolement est souvent affaiblie lorsqu’une spécification ne mentionne qu’une classe de tension. Le transformateur doit résister à plusieurs contraintes distinctes, chacune ayant une origine et un objectif d’essai différents :

• La tension de tenue à fréquence industrielle concerne les performances de l’isolement sous une contrainte de tension alternative de courte durée et est pertinente pour les distances internes, l’isolement des enroulements, les traversées et les terminaisons de câbles raccordées.
• La tension de tenue aux chocs de foudre concerne les surtensions à front raide pouvant provenir de raccordements aériens, d’appareillages exposés ou de l’activité électrique atmosphérique autour de l’éolienne et du réseau collecteur.
• Le régime de surtension de manœuvre et de surtension temporaire exige une attention particulière lorsque les manœuvres sous vide, la mise sous tension de câbles, les batteries de condensateurs ou les défauts de mise à la terre créent des contraintes moins raides en front mais de plus longue durée.

Ces valeurs doivent correspondre à la tension la plus élevée réelle du système et à la coordination de l’isolement de l’installation. Augmenter la classe de tension nominale du transformateur sans examiner les parafoudres, les accessoires de câbles, les connecteurs séparables et les distances d’isolement ne résout pas un problème de coordination. À l’inverse, une forte tenue aux chocs peut être compromise par un parafoudre mal sélectionné ou mal mis à la terre, placé trop loin de la borne protégée.

La sélection des traversées requiert la même rigueur. La ligne de fuite, le comportement en environnement pollué, les charges mécaniques, la configuration des connecteurs et la pénétration dans l’enveloppe sont des considérations distinctes de la tension assignée de la traversée. Sur un site côtier, les dépôts de sel conducteurs peuvent transformer une surface extérieure apparemment sèche en chemin de fuite. Dans une installation au pied de tour, le cheminement confiné des câbles peut exercer des charges latérales ou vibratoires sur des terminaisons qui n’avaient pas été prévues dans la conception.

La tenue aux courts-circuits est une exigence électromécanique

L’impédance du transformateur influe sur le courant de défaut, la régulation de tension et la coordination avec les dispositifs de protection en amont et en aval. Elle ne doit pas être choisie simplement en retenant une valeur de pourcentage habituelle. Une impédance plus faible peut améliorer le maintien de la tension, mais augmente le courant de défaut disponible. Une impédance plus élevée réduit la contrainte de défaut, mais peut entraîner une chute de tension inacceptable lors du fonctionnement des auxiliaires de l’éolienne, du convertisseur ou du rétablissement après appel de courant.

Le transformateur doit également résister aux effets thermiques et mécaniques du courant de court-circuit présumé pendant le temps d’élimination applicable. La force électrique exercée sur les enroulements augmente fortement avec le courant. Des défauts traversants répétés, même lorsque la protection les élimine correctement, peuvent desserrer le serrage des enroulements, déplacer les conducteurs ou endommager les connexions. Un essai d’isolement après défaut peut encore être concluant alors qu’un déplacement mécanique a réduit la marge de sécurité face à un événement ultérieur.

L’examen de la capacité de défaut doit inclure la contribution du réseau, des départs parallèles, des batteries de condensateurs lorsque cela est pertinent, ainsi que le comportement réel d’élimination des relais et disjoncteurs. Le pouvoir de coupure indiqué sur la plaque signalétique des dispositifs de protection ne prouve pas à lui seul que le transformateur possède une capacité de tenue aux courts-circuits adéquate. La preuve requise est une déclaration coordonnée du courant de défaut disponible, de la durée d’élimination, de l’impédance du transformateur et de la conception de tenue vérifiée.

Les caractéristiques thermiques nécessitent les conditions ambiantes et de refroidissement

La puissance assignée n’est valable que dans les conditions déclarées de refroidissement et de température ambiante de référence. Les transformateurs extérieurs pour éoliennes peuvent être exposés au rayonnement solaire direct, à une faible ventilation naturelle, à une recirculation d’air dans une enveloppe compacte, à des radiateurs obstrués et à de fortes variations saisonnières de température. Une unité immergée dans l’huile utilisant le refroidissement ONAN dépend d’une circulation d’air non obstruée autour des radiateurs ; un emplacement extérieur nominal ne garantit pas une évacuation thermique adéquate lorsqu’elle est installée près de murs, de tranchées de câbles ou d’autres équipements.

Les limites d’échauffement doivent être examinées en parallèle avec la classe thermique de l’isolement, la marge admissible de point chaud des enroulements, l’indication de température d’huile et les réglages d’alarme ou de déclenchement. Une faible température moyenne d’huile ne prouve pas nécessairement que les points chauds des enroulements sont maîtrisés lors de charges fluctuantes. La production éolienne peut évoluer rapidement, et les rampes de charge répétées créent un profil thermique différent de celui d’une charge industrielle stable.

Les performances de refroidissement dépendent également de l’état de maintenance. Les ailettes contaminées par la poussière, les dépôts de sel, la végétation ou les résidus huileux perdent en efficacité de transfert thermique. Des vannes de radiateur laissées partiellement fermées après le transport ou une intervention créent un défaut qui peut ne pas être évident lors d’une brève inspection à vide. La documentation de réception doit identifier la configuration de refroidissement, le fonctionnement des ventilateurs ou pompes lorsqu’ils sont installés, l’emplacement des capteurs de température et la logique reliant les alarmes à la protection de l’éolienne ou du départ.

Pertes, harmoniques et signification du service continu

Les pertes à vide sont présentes chaque fois que le transformateur est sous tension, ce qui les rend pertinentes dans les applications éoliennes qui restent raccordées pendant les périodes de faible production. Les pertes en charge varient avec le courant et augmentent davantage lorsque le courant harmonique accroît les pertes effectives dans les conducteurs et les pertes supplémentaires dans les enroulements, les brides, les parois de cuve et les connexions. Un tableau de pertes indiqué uniquement au courant nominal sinusoïdal est incomplet lorsque les équipements de conversion génèrent une teneur significative en harmoniques.

L’évaluation des harmoniques doit identifier le spectre de courant attendu, le profil de charge et si la conception du transformateur a été évaluée pour l’échauffement supplémentaire dû aux courants de Foucault. Les harmoniques ne sont pas assimilables à une simple charge en kVA. Deux unités ayant le même courant efficace peuvent connaître des échauffements locaux différents si leur contenu harmonique diffère. La charge du neutre et le comportement en séquence zéro sont également importants lorsque le couplage des enroulements et les charges auxiliaires permettent la circulation de courants harmoniques triples.

Le choix du matériau du noyau influe sur les pertes à vide et le comportement acoustique, mais il ne dispense pas de vérifier les caractéristiques d’isolement, thermiques et environnementales. Pour les fonctions de distribution renouvelable dans sa plage déclarée, untransformateur à alliage amorphe SBH15 illustre cette distinction : un noyau en alliage amorphe est associé à une réduction des pertes à vide, tandis que l’unité installée nécessite toujours des caractéristiques adaptées de tension, de groupe vectoriel, de prises, de refroidissement, de protection extérieure et de court-circuit pour le circuit du parc éolien.

Le groupe vectoriel et la mise à la terre influencent le comportement des protections

Le groupe vectoriel établit le déphasage et détermine comment les courants de séquence zéro et certaines harmoniques sont transférés ou contenus. Il doit correspondre à la philosophie de mise à la terre du système collecteur et au schéma de protection, en particulier lorsque plusieurs transformateurs d’éoliennes fonctionnent en parallèle ou alimentent un jeu de barres commun moyenne tension. Un couplage qui paraît équivalent pour la transformation de tension peut se comporter très différemment lors d’un défaut à la terre.

Examinez la configuration du neutre des deux côtés du transformateur. Confirmez si un neutre est accessible, directement mis à la terre, mis à la terre par impédance ou isolé par la configuration des enroulements. Les réglages des relais de défaut à la terre, la liaison des écrans de câbles, la protection contre les surtensions et les mesures de contrôle de la tension de contact dépendent de cette configuration. Le schéma du transformateur doit clairement indiquer les désignations des bornes, la notation vectorielle, la disponibilité du neutre et le raccordement de mise à la terre prévu. Un marquage ambigu des bornes devient particulièrement dangereux lors des travaux de remplacement ou d’extension par phases.

La protection extérieure est un système de caractéristiques, non une spécification de peinture

L’adéquation environnementale commence par la protection de l’enveloppe et contre les infiltrations, mais elle s’étend à chaque interface exposée. Le niveau de protection requis dépend de l’installation de l’unité dans une nacelle, à la base d’une tour, dans un kiosque sur socle, dans un poste compact ou en position extérieure ouverte. Une enveloppe étanche limitant les infiltrations d’eau peut également retenir la chaleur ou la condensation si le drainage, la respiration et la ventilation ne sont pas correctement aménagés.

Pour les transformateurs remplis d’huile, l’étanchéité de la cuve, l’équipement de décompression, l’indication du niveau de liquide, la protection contre la corrosion, la compatibilité des joints et la conception des entrées de câbles doivent être évalués conjointement. Les variations de température peuvent aspirer de l’air humide dans des systèmes de respiration insuffisamment protégés. L’eau pénétrant par un presse-étoupe endommagé ou un couvercle d’inspection mal étanchéifié peut d’abord affecter le câblage de commande et l’isolement des bornes avant de provoquer une contamination visible de l’huile.

L’air chargé en sel exige une attention particulière aux surfaces d’isolement externes, aux fixations, aux revêtements des radiateurs, aux coffrets de raccordement et aux connexions de terre. La poussière intérieure crée un profil différent : elle peut s’accumuler sur les surfaces de refroidissement et dans les compartiments ventilés, tandis que des poussières fines conductrices peuvent compromettre les distances d’isolement des bornes. Dans les régions froides, la température ambiante minimale assignée doit tenir compte de la viscosité de l’huile, du comportement des joints, de la réponse des instruments et de la capacité des mécanismes de protection à fonctionner sans grippage.

Les conditions mécaniques apparaissent souvent après l’installation

Les conditions de transport et d’installation peuvent invalider des caractéristiques par ailleurs correctes. Les enregistreurs de chocs, les instructions de levage, les marquages du centre de gravité et les exigences de couple de serrage doivent faire partie de la documentation de livraison pour les unités de grande taille. Les traversées, radiateurs, conservateurs et boîtes à câbles peuvent être expédiés séparément ; l’assemblage final doit préserver les distances d’isolement, la compression des joints et l’étanchéité des raccords à l’huile.

Les vibrations méritent un examen particulier dans les environnements éoliens. Les vibrations du transformateur peuvent provenir de la magnétostriction du noyau, mais les vibrations transmises par des équipements voisins, la résonance structurelle ou des éléments de fixation desserrés ont une cause différente et exigent une action corrective différente. Un faible niveau sonore ne prouve pas la sécurité du support mécanique. Vérifiez la fixation de la base, les raccordements flexibles si nécessaire, le support des câbles et l’absence de conduit rigide transmettant des mouvements excessifs aux traversées ou aux armoires de commande.

Éléments de preuve à l’appui de la réception

Un dossier de réception utile relie les caractéristiques de la plaque signalétique à des informations d’essai et de conception traçables. Il doit identifier le numéro de série, le rapport de tension et la plage de prises, le groupe vectoriel, la puissance assignée dans le mode de refroidissement déclaré, l’impédance, les niveaux d’isolement, la disposition des bornes, la masse totale et le volume de liquide le cas échéant, ainsi que les dispositions environnementales. Les procès-verbaux d’essais de routine doivent correspondre à la configuration réellement commandée plutôt qu’à un document générique de famille de produits.

Avant la mise sous tension, confirmez la relation de phase, la position de prise, la continuité de mise à la terre, l’état de l’isolement, l’équilibre de la résistance des enroulements, le câblage des dispositifs de protection, l’état de l’huile le cas échéant et le couple de serrage des raccordements électriques accessibles. Les valeurs doivent être comparées aux enregistrements d’usine et corrigées en fonction de la température lorsque la méthode d’essai l’exige. Un écart est plus utile lorsqu’il est enregistré avec les conditions d’essai que lorsqu’il est réduit à une simple indication de réussite ou d’échec.

La décision finale concernant les caractéristiques est la plus solide lorsque les limites électriques et l’exposition du site sont examinées comme un ensemble unique de conditions. La classe de tension, la tenue aux chocs, l’impédance, les performances thermiques, la protection de l’enveloppe, la résistance à la corrosion et la géométrie d’installation décrivent toutes la même réalité opérationnelle : une transformation durable et sûre dans un cycle de service de production éolienne variable.
