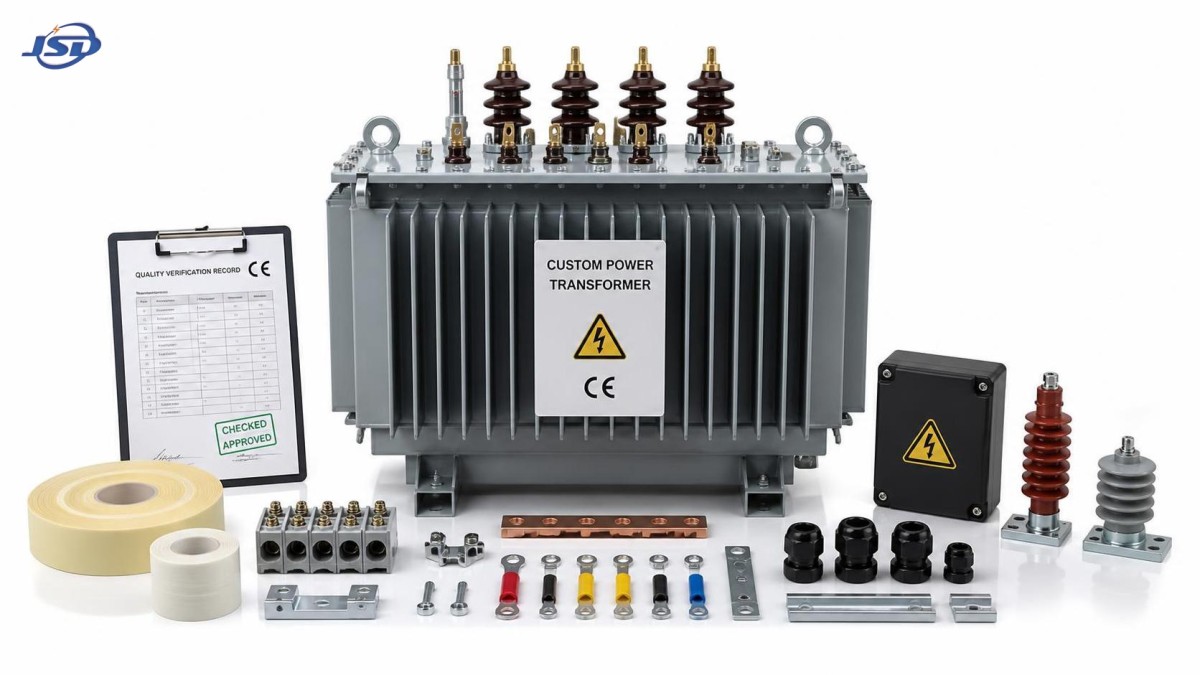

Transformateur de puissance sur mesure avec marquage CE : ce que les acheteurs OEM doivent vérifier avant l’approbation

Transformateur de puissance personnalisé avec marquage CE : ce que les acheteurs OEM doivent vérifier avant l'approbation

Lors de l'approbation d'un transformateur de puissance personnalisé portant le marquage CE, les équipes qualité et sécurité doivent vérifier bien plus que la plaque signalétique. De la conformité de la conception et de la traçabilité des matériaux aux dossiers d'essais et aux performances des dispositifs de protection, chaque détail influe sur la fiabilité du fonctionnement dans les projets de réseaux électriques, industriels et d'infrastructures. Jinshida Electric Power Technology fournit des solutions de transformateurs conçues sur mesure et soumises à un contrôle qualité strict, aidant ainsi les acheteurs OEM à réduire les risques et à garantir des performances stables et économes en énergie avant la mise en service.

Cela peut sembler simple, mais en pratique, l'approbation CE est souvent à l'origine de retards dans de nombreux projets. Le problème ne vient généralement pas d'un défaut majeur, mais d'une succession de petites incohérences : la spécification du client indique une chose, le plan en reflète une autre, le système d'isolation n'est pas suffisamment documenté ou le dossier d'essais n'explique pas comment l'unité a été évaluée dans sa configuration réelle. Pour un transformateur personnalisé, ces lacunes sont plus importantes qu'une présentation commerciale soignée.

Le marquage CE ne constitue pas le contrôle final

Les acheteurs OEM considèrent parfois le marquage CE comme une simple case à cocher. En réalité, ce marquage n'a de sens que lorsque le dossier technique, les normes déclarées et la configuration du produit correspondent tous à l'unité livrée. Si le transformateur est fabriqué sur mesure, il est nécessaire de confirmer précisément ce qui est couvert par la déclaration : la disposition des enroulements, la classe de tension, le mode de refroidissement, la conception de l'enveloppe ou de la cuve, les accessoires ainsi que les dispositifs de protection spéciaux éventuels.

Une erreur fréquente consiste à supposer qu'une déclaration CE jointe à un modèle couvre automatiquement une commande modifiée. Ce n'est pas le cas. Si l'OEM modifie la disposition des bornes, le mode de montage, la plage de prises ou les hypothèses relatives aux conditions ambiantes, l'équipe chargée de l'approbation doit vérifier si la validation initiale reste applicable. Cette vérification est particulièrement importante lorsque le transformateur est destiné à une installation extérieure, à un site industriel soumis à des conditions difficiles ou à un réseau aux conditions variables.

Ce que les équipes qualité et sécurité doivent examiner en premier

Commencez par les plans, et non par la brochure. L'ensemble des plans approuvés doit présenter les données nominales exactes, les niveaux d'isolation, les détails des raccordements, le mode de refroidissement, la disposition des traversées ainsi que les accessoires de protection ou de surveillance éventuels. Si le transformateur fait partie d'un ensemble plus vaste, vérifiez que les points d'interface sont clairement définis. De nombreux litiges de projet proviennent d'une répartition imprécise des responsabilités aux interfaces : qui fournit la protection contre les surtensions, qui prend en charge les détails de mise à la terre et qui confirme les distances de sécurité de l'enveloppe.

Examinez ensuite la traçabilité. Pour un transformateur de puissance personnalisé portant le marquage CE, les dossiers relatifs aux matériaux ne sont pas de simples formalités administratives. L'acier magnétique, les conducteurs en cuivre ou en aluminium, les matériaux isolants, les traversées et les dossiers de fabrication de la cuve doivent tous pouvoir être rattachés au lot de production. Si un fournisseur ne peut pas expliquer une substitution de matériau ou la gestion des révisions, cela constitue un signal d'alerte. Une unité finie d'apparence irréprochable peut néanmoins dissimuler un processus défaillant.

Examinez ensuite le dossier d'essais en fonction de la commande exacte. Les procès-verbaux des essais individuels sont utiles, mais uniquement s'ils correspondent aux données réelles de la plaque signalétique et à la révision de la conception. Pour les équipes sécurité, la question pratique est simple : cet ensemble documentaire prouve-t-il que le transformateur livré a été évalué dans sa configuration réelle, et non dans celle initialement proposée ?

Pourquoi le contexte d'application modifie la décision d'approbation

Un transformateur destiné à un départ de réseau électrique n'est pas évalué de la même manière qu'un transformateur destiné à une ligne de production ou à un point de distribution électrique sur site. Les projets de réseau accordent généralement une grande importance à la stabilité à long terme et à la durabilité de l'isolation. Dans la fabrication industrielle, il faut souvent également tenir compte des variations de charge, des harmoniques et de la continuité de fonctionnement. Les projets d'infrastructure peuvent davantage se concentrer sur les contraintes d'installation, l'exposition aux conditions extérieures et l'accès pour la maintenance.

C'est pourquoi une conception adaptée doit être examinée avec attention. Par exemple, une unité montée sur poteau peut convenir dans certains scénarios de distribution, mais elle doit tout de même être vérifiée au regard des charges mécaniques du site, des exigences de dégagement et des besoins de maintenance. Au cours d'une revue d'approbation, il est courant de comparer des options telles que Transformateur monophasé immergé dans l'huile monté sur poteau avec une solution montée au sol. Le choix approprié dépend moins d'une préférence que des conditions de service, de la méthode d'installation et de la manière dont l'équipe du projet prévoit d'inspecter et d'entretenir l'équipement au fil du temps.

Cette comparaison ne consiste pas à choisir le produit « meilleur » en général. Il s'agit de choisir la solution adaptée. Une conception compacte montée sur poteau peut résoudre un problème d'implantation tout en en créant un autre si l'accès pour l'inspection est limité ou si les pratiques d'installation locales diffèrent des hypothèses figurant dans le dossier technique. Les acheteurs qui approuvent rapidement sans vérifier le cas d'utilisation ne découvrent souvent le problème qu'après la livraison.

Les performances des dispositifs de protection sont souvent insuffisamment vérifiées

De nombreuses réunions d'examen consacrent trop de temps aux caractéristiques nominales principales et pas assez au comportement des protections. Pourtant, en exploitation, ce sont les protections qui préservent l'équipement lorsque les conditions sortent de la plage normale. Les équipes sécurité doivent vérifier la manière dont le transformateur est protégé contre les surtempératures, les surintensités, la pénétration d'humidité, la montée en pression et les charges anormales, lorsque ces fonctions sont prévues dans la conception.

Il est également utile de demander ce qui se passe après un incident de défaut. Existe-t-il une instruction de maintenance claire ? Les pièces de rechange sont-elles identifiées ? Les points d'inspection sont-ils accessibles sans démontage inutile ? Ces questions peuvent sembler relever du service après-vente, mais elles ont une incidence directe sur la sécurité de fonctionnement. Un transformateur difficile à inspecter risque davantage de rester en service malgré des problèmes non résolus.

Les acheteurs OEM doivent également être prudents face aux substitutions dites « équivalentes ». Une modification du matériau du joint, du type de thermomètre, de la marque des traversées ou de la méthode d'étanchéité peut sembler mineure sur le papier, mais elle peut affecter la durabilité ou la compatibilité avec le système final. Si le fournisseur propose des modifications à un stade avancé du processus, l'équipe chargée de l'approbation doit demander la raison, l'impact et la documentation révisée avant la mise en production.

Une liste de contrôle pratique pour éviter les reprises

Avant la validation finale, la plupart des équipes ont intérêt à effectuer un contrôle interne simple plutôt qu'une longue analyse théorique. Les questions utiles sont généralement celles qui permettent d'identifier rapidement les risques du projet :

• La plaque signalétique correspond-elle exactement au plan approuvé et à la spécification de la commande ?
• Les documents relatifs au marquage CE sont-ils liés à la configuration livrée, et non simplement à une famille de modèles ?
• Le fournisseur peut-il démontrer la traçabilité des principaux matériaux électriques et structurels ?
• Les procès-verbaux d'essais reflètent-ils la même révision, les mêmes caractéristiques nominales et les mêmes accessoires ?
• Les exigences d'installation, de mise à la terre et de maintenance sont-elles réalistes pour le site concerné ?
• Les éventuelles substitutions tardives ont-elles été examinées et approuvées par l'équipe responsable ?

Si l'un de ces points n'est pas clair, l'approbation doit être ralentie. Il ne s'agit pas d'une prudence excessive, mais d'un contrôle normal des risques. Dans les projets de transformateurs, une reprise après expédition coûte toujours plus cher qu'un examen documentaire supplémentaire.

Ce que les acheteurs OEM expérimentés ont tendance à privilégier

Les acheteurs expérimentés accordent généralement moins d'importance aux promesses qu'à la rigueur des processus. Ils recherchent un fournisseur capable d'expliquer la logique de conception, de démontrer la cohérence de son système qualité et de répondre clairement lorsque la spécification évolue. C'est là qu'un fabricant tel que Jinshida Electric Power Technology est censé se distinguer : non pas par des affirmations générales, mais par une ingénierie maîtrisée, une production reproductible et une documentation qui reste conforme à la commande du début à la fin.

Pour les équipes qualité et sécurité, ce type de coopération est important, car il réduit les ambiguïtés. Un transformateur personnalisé ne devrait pas sembler personnalisé uniquement au stade du devis, puis standard au moment de la livraison. Le dossier d'approbation doit rendre le produit final suffisamment compréhensible pour que l'acheteur puisse justifier sa décision en interne et assurer la maintenance de l'équipement avec confiance après son installation.

Le marquage CE est utile, mais il ne remplace pas la rigueur technique. Lorsque les documents, les preuves d'essais et les hypothèses relatives au site sont tous cohérents, l'approbation est généralement simple. Dans le cas contraire, la décision la plus sûre consiste à suspendre le processus, à demander une révision et à combler les lacunes avant la mise en production. Dans le domaine des transformateurs, cette prudence fait souvent la différence entre une réception sans difficulté et un problème coûteux sur site ultérieurement.
