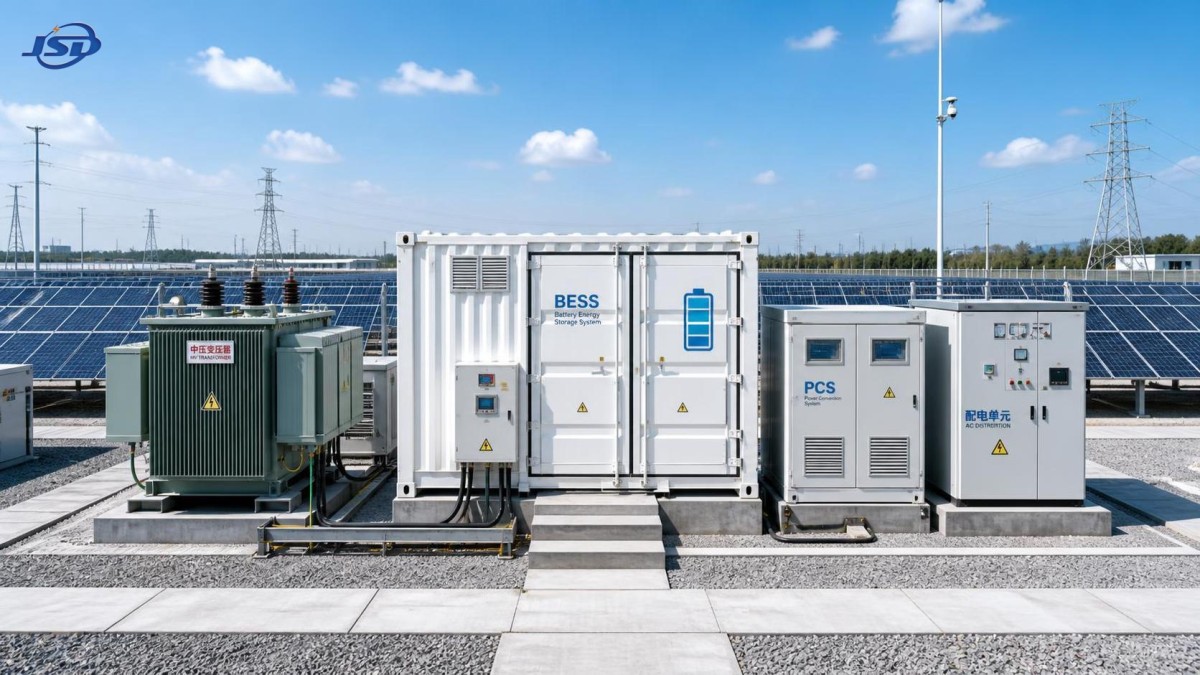

Stockage sur batterie en conteneur pour l’intégration solaire : principaux défis techniques

Stockage d’énergie par batteries en conteneur pour l’intégration solaire : où se situent les véritables risques techniques

À mesure que les centrales solaires prennent de l’ampleur, le stockage d’énergie par batteries en conteneur est passé du statut d’ajout spécialisé à celui de composant pratique de la conception des projets. Il contribue à lisser l’intermittence du photovoltaïque, à assurer le décalage temporel de l’énergie, à réduire le risque de limitation de production et à améliorer la flexibilité de la conduite. Sur le papier, cela semble simple. En pratique, lors de l’examen technique, c’est rarement le cas.

Le principal défi technique ne consiste pas simplement à « ajouter des batteries au solaire ». Il s’agit de construire un système de stockage capable de résister à la chaleur, aux contraintes liées aux cycles, aux perturbations du réseau, à la complexité des commandes et aux réalités de la maintenance, sans créer de nouveaux points de défaillance en amont ou en aval. Pour les évaluateurs techniques, la question importante est moins de savoir si le stockage correspond au concept du projet que de déterminer si le système conteneurisé peut rester sûr, contrôlable et prévisible pendant plusieurs années d’exploitation.

Cette question devient encore plus pertinente pour les projets liés aux postes électriques, aux transformateurs MT et aux équipements de distribution. Un conteneur de batteries peut être livré comme un produit compact, mais une fois intégré aux onduleurs, aux transformateurs, aux dispositifs de protection et au système de commande au niveau de la centrale, il se comporte comme une partie d’un système électrique beaucoup plus vaste. C’est là que commencent de nombreuses erreurs d’évaluation.

La gestion thermique constitue souvent le premier filtre sérieux

Dans les applications couplées au solaire, la batterie ne fonctionne pas dans un environnement intérieur tempéré. Les conteneurs sont fréquemment exposés à un fort rayonnement solaire, à des températures ambiantes diurnes élevées, à la poussière et à une circulation d’air irrégulière sur le site. Un système de stockage d’énergie peut sembler acceptable lors de l’examen de sa fiche technique, puis devenir difficile à gérer lorsque l’écart de température entre les cellules commence à augmenter sur le terrain.

L’important n’est pas seulement de savoir si le système utilise un refroidissement par air ou par liquide, mais aussi de vérifier si le chemin thermique est adapté au profil de charge et de décharge. Un projet principalement conçu pour un cycle quotidien de charge-décharge présente des contraintes thermiques différentes de celles d’un système assurant une régulation fréquente de la rampe ou un écrêtement des pointes avec de fortes fluctuations à charge partielle. Si la conception du HVAC, la disposition des racks, le cheminement des conduits et la logique de commande ne sont pas alignés sur le cycle de fonctionnement réel, il en résulte généralement un déséquilibre accéléré des cellules et un vieillissement irrégulier.

Les évaluateurs doivent accorder une attention particulière à l’homogénéité de la température à l’intérieur du conteneur, et pas uniquement à la capacité nominale de refroidissement. Un système peut disposer d’une puissance totale de refroidissement suffisante et néanmoins fonctionner médiocrement si des points chauds se forment près des racks supérieurs, des interfaces de câbles ou des zones mortes situées côté portes. En pratique, la gestion thermique doit être examinée conjointement avec l’étanchéité de l’enveloppe, la stratégie de maintenance des filtres et le climat du site. Des filtres obstrués par la poussière et des circuits d’air négligés peuvent dégrader silencieusement les performances bien avant l’apparition d’une alarme de protection.

La sécurité incendie ne se résume pas à cocher des cases

La discussion sur la sécurité du stockage d’énergie par batteries en conteneur se réduit souvent à la présence ou non d’un système d’extinction incendie. Cette approche est trop limitée. La véritable question est de savoir si la conception permet de détecter rapidement les conditions anormales, d’isoler rapidement les défauts et d’empêcher qu’un événement au niveau d’une cellule ne dégénère en incident au niveau d’un module, d’un rack ou du conteneur.

Pour l’intégration solaire, les profils de charge peuvent être très variables en raison des variations de l’irradiance, des commandes des onduleurs et des instructions de conduite du réseau. Le système de gestion des batteries doit donc gérer davantage qu’une estimation standard du SOC. Il doit également assurer une surveillance robuste de l’écart de tension entre les cellules, de l’évolution de la température, de l’état de l’isolation et de la qualité des communications. Un BMS techniquement faible peut sembler satisfaisant lors des essais en usine, mais révéler ses lacunes lorsque la centrale connaît des acceptations répétées de charge rapide, des cycles partiels ou des périodes intermittentes en veille.

Un autre point qui mérite un examen plus approfondi concerne la coordination des défauts entre le conteneur de batteries, le PCS, le transformateur et les protections en amont. Si une anomalie côté DC déclenche un arrêt, que se passe-t-il côté AC ? Le défaut peut-il être isolé sans provoquer de déclenchements intempestifs sur les départs voisins ou les systèmes auxiliaires ? Dans les sites de grande puissance et les installations industrielles, la sélectivité des protections est essentielle. Une unité de stockage qui se déclenche en toute sécurité mais déstabilise inutilement la partie locale du réseau électrique demeure un problème de conception.

C’est au niveau de l’intégration système que de nombreux « bons composants » deviennent un projet difficile

Une installation solaire associée à un système de stockage est rarement limitée par l’armoire de batteries elle-même. Les limitations apparaissent plus souvent au niveau des interfaces : compatibilité du PCS, dimensionnement du transformateur, conception des charges auxiliaires, schéma de mise à la terre, logique de l’EMS et architecture des communications de la centrale.

Cela est particulièrement vrai lorsque le projet est raccordé à un réseau de distribution moyenne tension par l’intermédiaire de transformateurs élévateurs. Le choix du transformateur ne consiste pas seulement à faire correspondre la puissance nominale. Les évaluateurs doivent également prendre en compte le comportement harmonique, la réponse transitoire, la coordination du courant d’appel et l’échauffement dans les modes de fonctionnement combinés solaire et batterie. Le stockage peut modifier le profil de charge observé par le transformateur, le rendant parfois plus dynamique plutôt que plus stable. Si cet aspect est négligé, le goulot d’étranglement peut se déplacer de la batterie vers la travée du transformateur ou la section d’appareillage de coupure.

Les entreprises disposant d’une expérience dans les équipements de transport et de distribution perçoivent généralement plus clairement ce risque d’interface. Jinshida Electric Power Technology Co., Ltd., par exemple, intervient dans la R&D, la fabrication et l’application d’équipements électriques, ce qui est pertinent, car le stockage en conteneur ne doit pas être évalué uniquement comme un produit autonome. Dans les projets de construction de réseaux, de fabrication industrielle, d’énergies nouvelles et d’infrastructures, l’unité de stockage doit s’adapter au comportement de l’ensemble du système électrique, et non l’inverse.

C’est pourquoi l’examen technique doit couvrir au moins trois niveaux : la conception interne de la batterie, la conversion et la protection AC/DC, ainsi que la coordination au niveau de la centrale avec les transformateurs et les équipements de distribution. Omettre l’un de ces niveaux entraîne généralement des retards de mise en service évitables.

La stratégie de commande peut déterminer si le stockage crée de la valeur ou de la confusion

De nombreux problèmes attribués au matériel sont en réalité des problèmes de commande. L’intégration solaire peut nécessiter des priorités différentes selon les moments : lissage de la production, limitation de l’export, décalage temporel de l’énergie, soutien à la stratégie de puissance réactive ou maintien d’une réserve de secours. Ces fonctions peuvent entrer en conflit si la logique de conduite est vague.

Un problème courant consiste à promettre un fonctionnement multifonction sans clarifier l’ordre des priorités. Si la même batterie doit assurer l’écrêtement des pointes, le contrôle du taux de variation de la puissance PV et le soutien d’une réserve d’urgence, une fonction limitera généralement les autres. Le système de commande doit définir quelle consigne est prioritaire, comment les limites de SOC sont protégées et à quelle vitesse les transitions sont gérées. Sinon, la batterie peut fonctionner par cycles inefficaces ou manquer l’objectif opérationnel qui avait initialement justifié l’investissement.

C’est dans ce contexte qu’un ensemble de solutions pratique peut être utile, à condition que l’évaluateur vérifie les hypothèses de commande qui le sous-tendent. Par exemple, une solution compacte telle que le500kW/1MWh Air Cooling Container Energy Storage System peut convenir aux projets nécessitant un module standardisé, mais son adéquation dépend toujours des objectifs de conduite, des conditions climatiques, de la compatibilité du PCS et des exigences du code réseau local. Un format de conteneur bien conçu ne dispense pas d’une coordination des commandes.

La fiabilité à long terme n’est pas visible lors d’un court essai en usine

La plupart des systèmes semblent stables pendant le FAT. La question la plus difficile est de savoir ce qui se passe après plusieurs années de cycles saisonniers répétés, d’usure des systèmes auxiliaires et de maintenance partielle. Dans le stockage d’énergie par batteries en conteneur, la fiabilité à long terme est influencée par de nombreuses petites décisions d’ingénierie : qualité du cheminement des câbles, résistance des connecteurs aux vibrations, protection contre la corrosion, redondance du HVAC, positionnement des capteurs et gestion logicielle des défauts.

Les évaluateurs techniques doivent se montrer prudents face aux analyses qui se concentrent trop sur la capacité initiale et trop peu sur la facilité d’entretien. Les filtres, ventilateurs, modules et composants du système incendie peuvent-ils être accessibles sans immobilisation complexe ? Existe-t-il une stratégie claire de pièces de rechange ? Les alarmes sont-elles classées de manière à permettre aux équipes de terrain d’intervenir rapidement ? Un conteneur difficile à entretenir peut encore fonctionner correctement la première année, puis devenir une charge d’exploitation par la suite.

La fiabilité dépend également du caractère conservateur de la plage de fonctionnement. Une utilisation intensive peut améliorer l’économie à court terme, mais accroître le risque de dégradation. Il n’existe pas de réponse universelle ; cela dépend de l’importance accordée par le projet au débit d’énergie, à la disponibilité de la réserve ou à la prolongation de la durée de vie. Cet arbitrage doit être explicite lors de la sélection technique, plutôt que dissimulé derrière une affirmation générique sur le cycle de vie.

Les conditions du site restent plus importantes que ne le pensent de nombreux acheteurs

Les systèmes conteneurisés sont souvent présentés comme des équipements à déploiement rapide, ce qui est en partie vrai. Mais « conteneurisé » ne signifie pas indépendant du site. La planéité des fondations, le drainage, l’exposition aux embruns salins, l’altitude, la plage de température ambiante, l’agencement des tranchées de câbles et l’accès pour la maintenance peuvent tous modifier les performances finales.

Pour les centrales solaires situées dans des environnements isolés ou difficiles, le refroidissement par air peut être tout à fait approprié, mais uniquement si la maîtrise de la poussière et la maintenance périodique sont réellement réalisables. Dans le cas contraire, le concept de refroidissement qui semble plus simple sur le papier peut devenir plus sensible en exploitation. De même, si le projet est raccordé à un transformateur et à une section de distribution disposant d’une marge d’extension limitée, l’évaluateur doit vérifier si une future augmentation de capacité du stockage sollicitera les équipements existants ou les réglages des protections.

C’est l’une des raisons pour lesquelles les fabricants expérimentés d’équipements électriques mettent généralement l’accent sur la gestion de la qualité et la maîtrise des processus, plutôt que sur les seules spécifications principales. Dans les projets où l’unité de stockage doit se coordonner avec les transformateurs, les appareillages de coupure et l’équilibre électrique de la centrale, la régularité de fabrication et la rigueur des interfaces ne sont pas des aspects secondaires. Elles font partie de la maîtrise des risques.

Les véritables questions d’un examen technique rigoureux

Avant d’approuver une solution de stockage intégrée au solaire, il est utile d’aller au-delà du langage des brochures et de poser quelques questions inconfortables mais pertinentes :

• Comment la conception thermique se comporte-t-elle dans les conditions réelles de charge solaire et de profil ambiant du site ?
• Quel est le chemin d’isolement du défaut, de la cellule au rack, puis du rack au conteneur et jusqu’au point de raccordement AC ?
• Comment les réglages des protections du PCS, du transformateur et de la centrale sont-ils coordonnés lors des événements anormaux ?
• Quel objectif d’exploitation est prioritaire lorsque plusieurs consignes de conduite entrent en conflit ?
• Quelles tâches de maintenance sont courantes et peuvent-elles être exécutées facilement sur le site réel ?

Si ces questions ne reçoivent pas de réponses claires, le projet n’est pas nécessairement erroné, mais il n’a pas encore atteint sa maturité technique.

En définitive, le défi du stockage d’énergie par batteries en conteneur pour l’intégration solaire ne consiste pas à choisir une configuration à la mode. Il consiste à garantir que le bloc de stockage, la chaîne de conversion de puissance, l’interface avec le transformateur et la stratégie d’exploitation fonctionnent comme un système cohérent. Lorsque les évaluateurs adoptent cette vision globale du système, de nombreux problèmes en aval deviennent visibles suffisamment tôt pour être résolus. Lorsqu’ils ne le font pas, le projet peut tout de même être construit, mais les risques cachés apparaissent généralement lors de la mise en service, du fonctionnement en période de pointe estivale ou de la deuxième année de maintenance.
