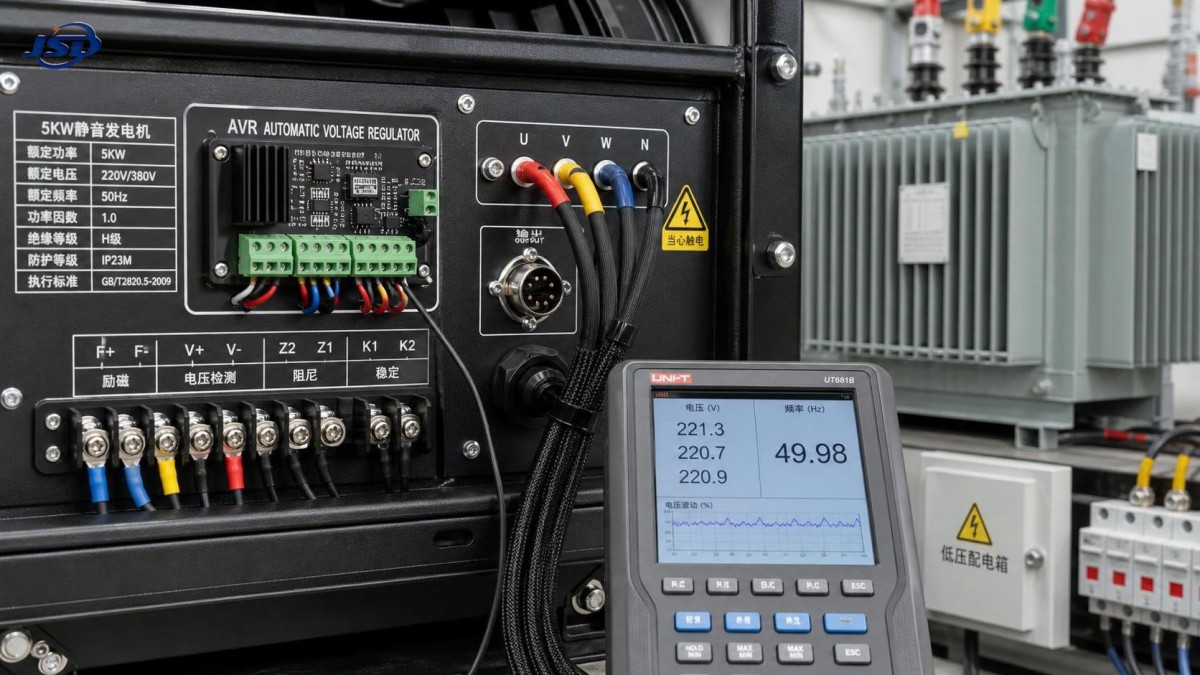

ما الذي يسبب عدم استقرار الجهد في مولد صامت بقدرة 5kw

ما السبب الحقيقي وراء عدم استقرار الجهد في مولد صامت بقدرة 5kw؟

عادةً ما يظهر عدم استقرار الجهد في مولد صامت بقدرة 5kw قبل حدوث عطل كامل. فقد تومض المصابيح، أو تبدأ المضخة بصعوبة أكبر من المعتاد، أو يتوقف الشاحن عن العمل، أو تبدأ لوحة التحكم في إصدار أعطال عشوائية. وفي أعمال الخدمة الميدانية، يُعد ذلك أمرًا مهمًا لأن الشكوى غالبًا ما تكون: «المولد يعمل، لكن الحمل لا يعمل بشكل جيد». قد يبدو صوت المحرك طبيعيًا، ومع ذلك قد يتذبذب الخرج بدرجة تكفي لإتلاف المعدات الحساسة أو تفعيل أنظمة الحماية.

في أعمال الصيانة، تكمن النقطة الأساسية في عدم التعامل مع تقلب الجهد باعتباره عطلًا واحدًا. ففي مجموعات التوليد الصامتة الصغيرة، غالبًا ما يكون الخرج غير المستقر نتيجة سلسلة من العوامل التي تشمل سرعة المحرك، والتحكم في الإثارة، وحالة التوصيلات، وسلوك الحمل، وأحيانًا البيئة المحيطة بالآلة. فإذا استبدلت منظم الجهد التلقائي AVR فقط أو ضبطت منظم السرعة فقط، فقد تخفف الأعراض مؤقتًا دون إزالة السبب الجذري.

كما أن وحدة بقدرة 5kw صغيرة بما يكفي لتكون أقل تسامحًا مع الظروف غير المثالية مقارنةً بالمولدات الصناعية الأكبر. فقد يؤدي تغير مفاجئ في الحمل، أو رداءة جودة الوقود، أو ارتخاء التوصيل المحايد إلى اضطراب النظام بأكمله أسرع بكثير مما يتوقعه البعض.

ابدأ بسرعة المحرك قبل التعامل مع المولد المتناوب

في كثير من طلبات الخدمة، يكون عدم استقرار الجهد في الواقع ناتجًا أولًا عن عدم استقرار التردد. وبما أن جهد وتردد خرج المولد يعتمدان كلاهما على سرعة الدوران، فإن المحرك الذي تتذبذب سرعته تحت الحمل ينتج عادةً خرجًا كهربائيًا متقلبًا. وفي آلة بجهد تردد 50 Hz، تكفي حتى التقلبات الصغيرة في السرعة لإحداث تغير ملحوظ في الجهد، خصوصًا مع الأحمال الإلكترونية.

تشمل الأسباب الميكانيكية الشائعة سوء ضبط منظم السرعة، أو التصاق وصلة الخانق، أو انسداد مرشح الوقود، أو مشكلات الحاقنات، أو تلوث الوقود، أو تقييد دخول الهواء. وتقلل أغلفة المولدات الصامتة من الضوضاء، لكنها قد تخفي أيضًا مشكلات التبريد والاحتراق. فإذا كان تدفق الهواء ضعيفًا، فقد يفقد المحرك استقراره مع ارتفاع درجة الحرارة، وقد لا تظهر مشكلة الجهد إلا بعد 20 إلى 40 دقيقة من التشغيل.

ويتمثل الفحص العملي البسيط في قياس التردد أثناء عدم وجود حمل ثم تحت حمل مقاومي مستقر. فإذا انجرف التردد أو تذبذب بالتزامن مع الجهد، فلا تبدأ بإلقاء اللوم على المولد المتناوب. عالج مشكلة السرعة أولًا.

أعطال منظم الجهد التلقائي AVR شائعة، لكن ليس كل تقلب ناتجًا عن مشكلة في AVR

يُعد منظم الجهد التلقائي AVR موضع اشتباه واضحًا لأنه يتحكم مباشرةً في الإثارة. وعند تعطله، قد تلاحظ زيادة الجهد، أو انخفاضه، أو بطء استعادته، أو تذبذبه المستمر. لكن الخبرة الميدانية تشير إلى أن استبدال AVR يتم غالبًا بسرعة زائدة. فقد تنتج وصلة استشعار ضعيفة، أو تلامس غير جيد للفرش، أو مكثف تالف في بعض التصميمات، أو مشكلات في إثارة العضو الدوار أعراضًا مشابهة جدًا.

إذا كان المولد يستخدم فرشًا وحلقات انزلاق، فافحص تآكل فرش الكربون، وضغط النوابض، وتلوث سطح الحلقات، وتغير اللون الناتج عن الحرارة. فإذا كان تيار الإثارة متقطعًا، فلن يظل الخرج مستقرًا أبدًا. أما في التصميمات عديمة الفرش، فقد تؤدي أعطال المقوم الدوار أو تدهور عزل الملفات إلى استجابة غير مستقرة تبدو وكأنها مشكلة تحكم.

ومن الأخطاء السهلة ضبط AVR مرارًا دون التحقق أولًا من أن جهد الاستشعار عند كتلة التوصيل نظيف وصحيح فعلًا. فإذا كان خط الاستشعار مرتخيًا أو متأكسدًا، فإن المنظم يتخذ قراراته اعتمادًا على معلومات غير صحيحة.

الأطراف المرتخية، وضعف سلامة التوصيل المحايد، ومشكلات الكابلات أخطر مما تبدو

غالبًا ما تُنقل المولدات الصغيرة ويُعاد توصيلها وتُستخدم مع كابلات مؤقتة. ولذلك تمثل جودة الأطراف مسألة حقيقية. فقد يؤدي طرف خرج غير محكم الشد، أو تلامس قاطع دائرة مرتفع الحرارة، أو مقبس تالف إلى حدوث هبوط في الجهد وتقلبات عشوائية عند جانب الحمل. وفي التطبيقات أحادية الطور، يكون ضعف التوصيل المحايد خطيرًا بشكل خاص، لأن المستخدمين قد يصفون المشكلة ببساطة بأنها «طاقة غير مستقرة»، بينما تكمن المشكلة الحقيقية في مقاومة متقطعة لمسار العودة.

يمكن أن تهدر وقتًا طويلًا في اختبار المولد نفسه بينما يكون العطل في بكرة كابل التمديد، أو مفتاح التحويل، أو صندوق التوصيل الواقع بعد المولد. فإذا كان الخرج دون حمل عند أطراف المولد مستقرًا، بينما تشهد معدات العميل تقلبات واسعة، فقارن القراءات نقطةً بنقطة تحت الحمل. وعادةً ما تكشف آثار الحرارة، ورائحة العزل، وتغير لون النحاس القصة بسرعة أكبر من المستندات.

وهنا تفيد أيضًا منهجية التفكير الخاصة بالمحولات. ففي أعمال توزيع الطاقة، لا يتعلق الخرج المستقر بآلة المصدر وحدها، بل يتعلق بمسار الطاقة بأكمله من المصدر إلى الحمل. وتميل الشركات المتخصصة في معدات نقل وتوزيع الطاقة، مثل Jinshida Electric Power Technology Co., Ltd.، إلى تقييم جودة التوصيلات، وهبوط الجهد، وملاءمة النظام معًا بدلًا من عزل مكوّن واحد في وقت مبكر. وتفيد العادة نفسها عند تشخيص مولد صامت بقدرة 5kw في الموقع.

نوع الحمل يغير أسلوب التشخيص

لا تؤثر جميع الأحمال في المولد بالطريقة نفسها. فالسخان المقاومي سهل التعامل، أما المحرك، أو العاكس، أو ضاغط الهواء، أو آلة اللحام، أو شاحن البطارية، أو مغير السرعة فليست كذلك. وتنشأ كثير من شكاوى الجهد عن أحمال غير خطية أو أحمال ذات تيار إقلاع مرتفع، يستطيع المولد تحملها نظريًا، لكنه لا يستطيع تشغيلها بسلاسة في الواقع.

قد يحافظ مولد بقدرة 5kw على جهد مقبول مع حمل مستقر، ثم ينهار الجهد لفترة قصيرة عند بدء تشغيل ضاغط. وبالنسبة إلى المستخدم، يُعد هذا «جهدًا غير مستقر». أما فني الصيانة، فقد يكون في الواقع مشكلة في تحديد السعة أو في ترتيب الأحمال. وإذا كان العميل قد أضاف مؤخرًا شاحنًا أو مضخة أو خزانة تحكم جديدة، فتحقق من ذلك قبل استبدال الأجزاء الكهربائية.

وتزداد أهمية ذلك في المواقع التي تتفاعل فيها طاقة المولد مع معدات توزيع أوسع. ففي بعض التجهيزات الصناعية أو الخاصة بالبنية التحتية، لا يمثل المولد سوى جزء صغير من شبكة جهد منخفض أكبر تُغذى عبر أجهزة مثل محول توزيع طاقة مغمور بالزيت 30kV/0.4kV30kV/0.4kV Oil-Immersed Power Distribution Transformer. وفي هذه الحالات، قد تؤثر التوافقيات، وسلوك التبديل، وتجميع الأحمال في اتجاه المنبع أو المصب على ما يراه المشغلون عدم استقرار في المولد. وقد يظل العطل محليًا، لكن لا ينبغي أن يتوقف التشخيص عند غلاف مجموعة التوليد.

لا تتجاهل مشكلات ارتفاع الحرارة والمشكلات المرتبطة بالغلاف

صُممت المولدات الصامتة بشكل مدمج. وهذا أمر جيد للتحكم في الضوضاء، لكنه يزيد من أهمية التهوية. فإذا انسد مسار التبريد بسبب الغبار، أو بطانة عزل صوتي منحنية، أو خلوص تركيب غير كافٍ، فقد يخرج كل من المحرك والمولد المتناوب عن ظروف التشغيل المستقرة. وترتفع حرارة الملفات، وتتغير المقاومة، وتتعرّض مكونات AVR للإجهاد، وقد يبدأ المحرك في التذبذب مع ارتفاع درجة حرارة الهواء الداخل.

ومن الأسئلة الميدانية المفيدة معرفة ما إذا كان الجهد غير مستقر منذ بدء التشغيل أم بعد الإحماء فقط. فإذا ظهرت المشكلة بعد ارتفاع درجة الحرارة، فافحص تدفق الهواء، وأداء المروحة، ونظافة المشعاع، ومسار عادم الغلاف. وفي المناخات الحارة أو غرف المولدات الضيقة، لا تُعد هذه مسألة ثانوية.

قد تكون حالة الملفات والمغناطيسية المتبقية جزءًا من المشكلة أيضًا

في الوحدات القديمة أو التي خُزنت بشكل سيئ، ينبغي أخذ حالة ملفات العضو الثابت أو العضو الدوار في الاعتبار. فقد يؤثر دخول الرطوبة، وتقادم العزل، والتلوث بالزيت أو الغبار، وفترات التوقف الطويلة في سلوك الإثارة. وعادةً ما يظهر فقدان المغناطيسية المتبقية في صورة فشل في بناء الجهد، لكن عدم استقرار الإثارة الجزئي قد يؤدي أحيانًا إلى خرج ضعيف أو متقطع، تبعًا للتصميم وشدة العطل.

وهنا تكون القيم المقاسة أهم من الافتراضات. ويمكن أن تساعد اختبارات مقاومة العزل، ومقارنة مقاومة الملفات، والفحص البصري لحالة الورنيش، لكن يجب أن تتوافق معايير القبول الدقيقة مع تصميم المولد ومعيار الصيانة المستخدم. وإذا كانت وثائق الخدمة محدودة، فكن حذرًا بدلًا من التخمين.

تسلسل عملي لاستكشاف الأعطال يوفر الوقت

عند وصول مولد صامت بقدرة 5kw مع مشكلة عدم استقرار الجهد، يكون التسلسل المنطقي عادةً كما يلي:

• تحقق مما إذا كانت الشكوى تتعلق بعدم استقرار الجهد فعلًا، أو عدم استقرار التردد، أو كليهما.
• افحص الخرج مباشرةً عند أطراف المولد قبل اختبار التوصيلات الواقعة بعده.
• طبّق حملًا مستقرًا معروفًا إن أمكن، ويفضل أن يكون حملًا مقاوميًا.
• راقب ما إذا كان العطل يتغير مع درجة الحرارة، أو تغير الحمل، أو مدة التشغيل.
• افحص الوقود، ومدخل الهواء، ووصلة منظم السرعة، واستجابة سرعة المحرك.
• افحص الأطراف، ومسار التوصيل المحايد، وملامسات القاطع، والمقابس، وحالة الكابلات.
• اختبر دائرة استشعار AVR، ومسار الإثارة، والفرش أو المقوم الدوار حسب الحالة.
• بعد ذلك فقط، قيّم ما إذا كان إصلاح المولد المتناوب الرئيسي مبررًا.

قد لا يكون هذا الترتيب مثيرًا، لكنه يمنع استبدال الأجزاء عشوائيًا. وفي الوحدات الصغيرة، يمكن أن يؤدي الاستبدال غير الضروري إلى إنشاء عطل ثانٍ بسهولة تساوي احتمالية حل العطل الأول.

بعض الأخطاء الميدانية التي يجدر تجنبها

من الأخطاء إجراء الاختبار دون حمل فقط. ومن الأخطاء الأخرى استخدام جهاز قياس منخفض الجودة لا يستطيع تسجيل التردد غير المستقر أو انخفاضات الجهد العابرة بوضوح. كما يُغفل كثيرًا نمط استخدام العميل: فقد تؤدي عمليات تشغيل المحرك المتكررة، أو الكابلات الطويلة ذات المقطع غير الكافي، أو الأحمال الإلكترونية المختلطة إلى جعل مولد صغير سليم ضعيف الأداء.

كما يوجد ميل إلى اعتبار أي مشكلة في الخرج مشكلة تصنيع في المولد. وقد يكون ذلك صحيحًا أحيانًا، لكن في كثير من حالات الخدمة تنشأ مشكلة الجهد غير المستقر عن ظروف التركيب، أو قصور الصيانة، أو عدم توافق الحمل، وليس عن عيب في الآلة الأساسية. ويمكن للشركة التي تتمتع بدعم فني قوي ونظام صارم لإدارة الجودة أن تقلل هذه المخاطر، لكن التشخيص في الموقع يظل بحاجة إلى اتباع منهجية دقيقة.

إذا عادت الوحدة نفسها مرارًا بالشكوى ذاتها، فتوقف عن النظر إلى الأجزاء المستبدلة فقط وابدأ بتوثيق بيئة التشغيل: درجة الحرارة المحيطة، وطول الكابل، ونوع الحمل المتصل، وتسلسل بدء التشغيل، وما إذا كان عدم الاستقرار يظهر على فترات ثابتة. فعادةً ما تكشف هذه التفاصيل أكثر مما يكشفه اختبار المنضدة وحده.

باختصار، نادرًا ما يكون عدم استقرار الجهد في مولد صامت بقدرة 5kw أمرًا غامضًا. فعادةً ما ينتج عن عدم استقرار السرعة، أو مشكلات الإثارة، أو التوصيلات السيئة، أو الأحمال الصعبة، أو الحرارة. وتتمثل المهارة الحقيقية في معرفة أي سبب يجب إثباته أولًا، ومقاومة إغراء الانتقال مباشرةً إلى المكوّن الأكثر وضوحًا.
