كيفية مقارنة ميزات السلامة في نظام تخزين الطاقة بالبطاريات

كيفية مقارنة ميزات السلامة في نظام تخزين الطاقة بالبطاريات

عند إدراج نظام تخزين الطاقة بالبطاريات ضمن قائمة الخيارات، يجب ألا تُعامل السلامة على أنها بند ثانوي يأتي بعد السعة أو عمر الدورات أو السعر. ففي المشاريع الصناعية، والتطبيقات المتصلة بالشبكة، وسيناريوهات دعم الطاقة المتنقلة، يؤثر تصميم السلامة مباشرةً في استمرارية التشغيل، وقبول شركات التأمين، وأعباء الصيانة، وعواقب حدوث عطل واحد. وبالنسبة إلى مسؤولي مراقبة الجودة والسلامة، لا يتمثل السؤال الأكثر فائدة في ما إذا كان النظام “آمنًا” بشكل عام، بل في كيفية بناء منظومة السلامة فيه، وتوزيع طبقاتها، واختبارها، وملاءمتها لبيئة التشغيل الفعلية.

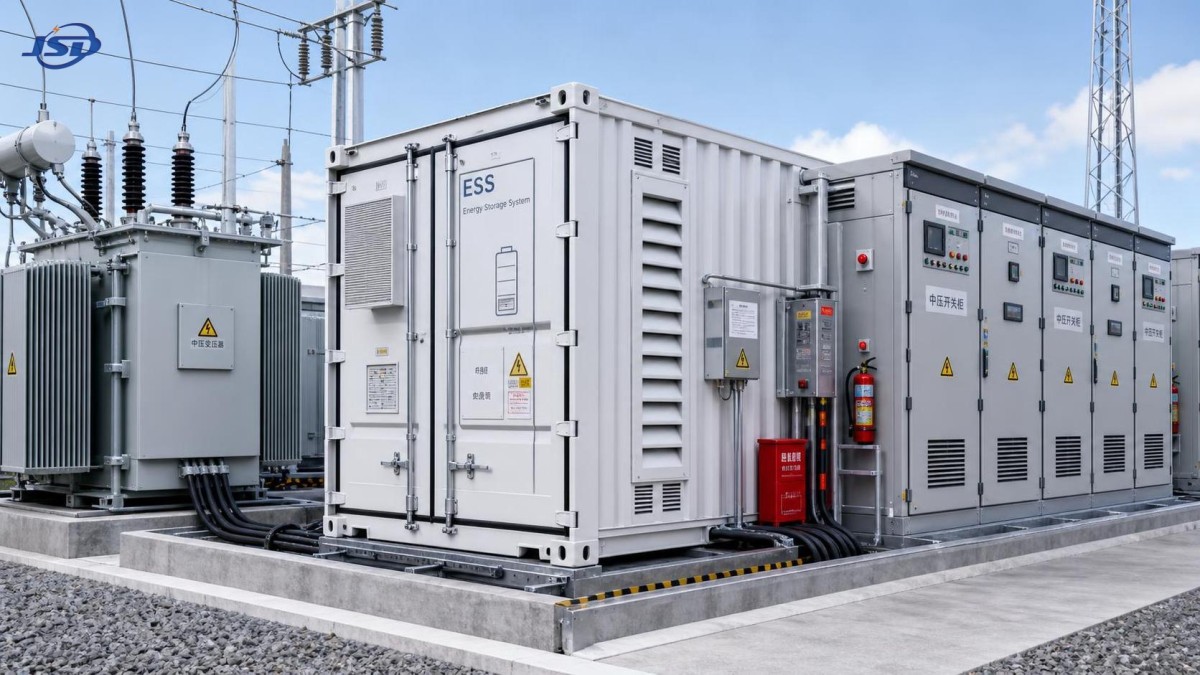

وتزداد أهمية ذلك عندما يتم نشر نظام تخزين الطاقة إلى جانب المحولات، أو معدات المفاتيح الكهربائية، أو معدات التوزيع، أو غيرها من أصول الطاقة الأساسية. فإذا وقع حريق أو انتشر الانفلات الحراري أو حدث عطل في التحكم داخل حاوية التخزين، فلن يظل الأمر معزولًا لفترة طويلة إذا كان التركيب مدمجًا في محطة فرعية أو مغذٍ صناعي أو واجهة للطاقة المتجددة. لذلك يجب أن تتم عملية المقارنة بالصرامة نفسها التي تُطبق عادةً عند اختيار معدات الطاقة الحرجة.

ابدأ بمسار العطل، وليس بالكتيب التعريفي

تتمثل إحدى الطرق العملية لمقارنة الأنظمة في تتبع ما يحدث عند وقوع خلل ما. إذا ارتفعت حرارة إحدى الخلايا، فما سرعة اكتشاف ذلك؟ وهل يمكن عزل الوحدة كهربائيًا؟ وهل سينتشر الحدث إلى الخلايا أو الرفوف أو الحاوية المجاورة؟ وما الذي يفعّل نظام إخماد الحريق؟ وماذا يحدث للمحولات والعاكسات وأجهزة الحماية الموجودة في المنبع والمتصلة بالنظام أثناء العطل؟

غالبًا ما يعرض الموردون السلامة على شكل طبقات تشمل كيمياء الخلايا، ونظام إدارة البطارية، والإدارة الحرارية، والحاوية الميكانيكية، ونظام الإخماد، والمراقبة. ويُعد هذا الإطار مفيدًا، لكنه لا يكون فعالًا إلا إذا أمكن ربط كل طبقة بسيناريو عطل محدد. وينبغي للمورد المُعد جيدًا أن يكون قادرًا على شرح التسلسل، وليس مجرد عرض الميزات. وعلى فرق الجودة والسلامة طلب هذا الشرح مبكرًا، لأنه يكشف ما إذا كان التصميم قد تم تطويره على أساس تقليل المخاطر أو تجميعه فقط استجابةً لتوقعات السوق.

كيمياء الخلايا ومقاومة انتشار العطل الحراري ليسا الشيء نفسه

يبدأ العديد من المشترين بمقارنة أنواع الكيمياء، لا سيما عندما يتم تقديم فوسفات الحديد والليثيوم على أنها خيار أكثر أمانًا من بعض أنواع كيمياء أيونات الليثيوم الأخرى. ولهذه المقارنة قيمة، لكنها غير مكتملة. فنظام تخزين الطاقة بالبطاريات لا يصبح آمنًا بفضل الكيمياء وحدها. ويعتمد سلوك الانفلات الحراري على تصميم الخلية، وتباعد الوحدات، ومسار تنفيس الغازات، وهيكل الحزمة، وإدارة الغازات، ومنطق التحكم المستخدم لاكتشاف الارتفاع غير الطبيعي في درجة الحرارة.

والسؤال الأفضل هو ما إذا كان بإمكان الشركة المصنعة توضيح كيفية الحد من مخاطر الانتشار. وغالبًا ما يميز ذلك بين التصاميم الناضجة والتصاميم الأضعف أثناء مراجعات المشاريع. فقد يستخدم النظام كيمياء محافظة، ومع ذلك يعرّض الموقع لمخاطر غير ضرورية إذا كانت الخلايا المتجاورة متراصة بشكل مفرط، أو تعذر احتواء طاقة العطل، أو لم يتوفر مسار مضبوط لتصريف الغازات الساخنة.

وبالنسبة إلى التركيبات القريبة من ساحات المحولات أو غرف الكهرباء الصناعية المدمجة، تصبح هذه النقطة تشغيلية وليست نظرية. فقد يؤدي تقليل مخاطر الانتشار إلى تبسيط تنسيق حماية الموقع، كما قد يؤثر في مكان وضع النظام بالنسبة إلى المعدات الأخرى، مع مراعاة القوانين المحلية ومراجعة هندسة المشروع.

تستحق الإدارة الحرارية تدقيقًا أكبر مما تمنحها إياه فرق عديدة

إذا كانت هناك ميزة سلامة واحدة يجري التقليل من شأنها كثيرًا أثناء الاختيار، فهي الإدارة الحرارية. ويميل المشترون إلى التحقق مما إذا كان النظام مبردًا بالهواء أو بالسائل ثم يتوقفون عند ذلك. لكن المقارنة الفعلية يجب أن تكون أعمق، إذ تهم عوامل مثل تجانس درجة الحرارة، وتوزيع المستشعرات، وسرعة الاستجابة، والتكرار الوظيفي، وسهولة الوصول لأغراض الصيانة، وسلوك النظام عند حدوث عطل جزئي في التبريد.

ولا يمكن لنظام بطاريات يعمل في درجات حرارة محيطة مرتفعة، أو ظروف صناعية مليئة بالغبار، أو خدمة خارجية متنقلة، أن يعتمد فقط على أداء التبريد الاسمي. اسأل عن كيفية تعامل النظام مع انسداد تدفق الهواء، أو تعطل المضخة أو المروحة، أو انحراف المستشعر، أو التشغيل تحت حمل مرتفع خلال ذروة الصيف. وتحقق أيضًا مما إذا كانت الإنذارات مصنفة حسب درجة الخطورة. فالتصميم الجيد لا ينتقل مباشرةً من حالة “طبيعية” إلى “إيقاف التشغيل” دون تحذير مرحلي وخفض مضبوط للأداء.

ويكتسب ذلك أهمية خاصة في بيئات توزيع الطاقة، حيث قد تشترك المحولات ووحدات التخزين في مساحات محدودة ودرجات حرارة محيطة مرتفعة. وتعكس شركة Jinshida Electric Power Technology، من خلال تركيزها على معدات النقل والتوزيع، وإدارة الجودة، وتوفير دعم مستقر للطاقة لتطبيقات الشبكات والصناعة والطاقة الجديدة، نهجًا يتوقعه العديد من المشترين الجادين اليوم: فلا يمكن تقييم نظام التخزين بمعزل عن البنية التحتية الكهربائية الأوسع المحيطة به.

يجب مقارنة الحماية من الحرائق باعتبارها استراتيجية متكاملة

غالبًا ما تختزل مقارنة السلامة من الحرائق في بند واحد هو: “نظام إخماد مضمّن”. وهذا غير كافٍ. إذ ينبغي أن تغطي الاستراتيجية الكاملة الإنذار المبكر، واكتشاف الغازات أو الدخان، وتقسيم الحاوية، والإخماد التلقائي، وتنفيس الضغط، ومنطق الإيقاف الطارئ. وفي بعض المشاريع، يصبح التمييز بين اكتشاف الحريق واكتشاف الانفلات الحراري مهمًا، لأنهما لا يحدثان في الظروف نفسها وقد يتطلبان ترتيبات مختلفة للمستشعرات.

اسأل عما يطلق حدث الإخماد، وما إذا كان محليًا أو مركزيًا أو كليهما. وإذا تم تفعيل نظام الإخماد، فهل تظل البطارية تحت الجهد؟ وهل توجد استجابة منسقة مع نظام تحويل الطاقة وأجهزة الفصل الموجودة في المنبع؟ وهل يمكن التعامل مع الحدث بأمان دون تعريض موظفي الصيانة لمخاطر متأخرة أثناء الفحص أو إعادة التشغيل؟

وبالنسبة إلى عمليات النشر المحمولة أو المؤقتة، تصبح هذه المقارنة أكثر عملية. فقد يواجه الحل القائم على مقطورة والمستخدم في مواقع البنية التحتية أو مواقع الدعم في حالات الطوارئ أو الأحمال الصناعية المؤقتة بيئات متغيرة وضوابط موقع غير متسقة. وفي هذا السياق، ينبغي تقييم حل مثل نظام تخزين الطاقة المحمول بالمقطورة بقدرة 50kW/100kWh ليس على أساس قابليته للتنقل فحسب، بل أيضًا على أساس ما إذا كان تصميم الحماية فيه يظل فعالًا عندما تكون ظروف الموقع أقل قابلية للتنبؤ مقارنةً بمحطة ثابتة.

غالبًا ما تكشف المراقبة والاستجابة للأعطال عن النضج الحقيقي للمنصة

ينتج نظام تخزين الطاقة بالبطاريات الحديث قدرًا كبيرًا من البيانات التشغيلية، لكن حجم البيانات لا يساوي الحماية المفيدة. وينبغي لمسؤولي السلامة مقارنة ما يتم قياسه، وعدد مرات أخذ العينات، وكيفية تحديد أولويات الإنذارات، والإجراءات التلقائية التي يمكن لنظام التحكم اتخاذها. وتُعد انحرافات جهد الخلايا، ومراقبة العزل، وحالات زيادة التيار، ودرجة حرارة الحاوية، وأعطال الاتصال إشارات شائعة، إلا أن قيمتها تعتمد على منطق الاستجابة.

ومن الاختبارات المفيدة أثناء التقييم طلب مصفوفة الأعطال. ماذا يحدث عند ارتفاع درجة الحرارة، أو تعطل المستشعر، أو انقطاع الاتصال، أو عدم اتساق قراءات حالة الشحن؟ هل يعزل النظام السلسلة المتأثرة، أو يخفض القدرة، أو يمنع إعادة التشغيل، أو يواصل العمل مع إصدار تحذيرات؟ وتوضح الإجابة كثيرًا ما إذا كانت المنصة قد صُممت للتدهور الآمن أم للتشغيل العادي فقط.

وهنا أيضًا تبرز أهمية التكامل مع المحولات وأصول التوزيع. إذ ينبغي أن تتوافق الاستجابة للأعطال مع فلسفة حماية الموقع. فإذا فصلت وحدة التخزين بشكل مفاجئ في حالة غير حرجة، فقد يؤدي ذلك إلى أحداث مزعجة للأحمال المتصلة أو معدات التبديل. وإذا لم تفصل عند حدوث حالة خطيرة، فالمخاطر واضحة. ويتطلب التنسيق الجيد مراجعة التصميم الكهربائي وتصميم التحكم معًا، بدلًا من مراجعتهما من خلال مسارات شراء منفصلة.

الامتثال مهم، لكن تحقق مما يتم ادعاؤه فعليًا

ينبغي بالتأكيد أن تكون الشهادات والامتثال للمعايير جزءًا من المقارنة، لكن من السهل إساءة فهم هذا المجال. فقد تطلب الأسواق المختلفة، وأصحاب المشاريع، وشركات التأمين، والجهات المختصة أدلة مختلفة. وبدلًا من قبول بيان عام يفيد بأن النظام “معتمد”، تحقق من المكوّن أو النظام الفرعي أو التجميعة الكاملة المشمولة، والمعيار الذي يغطيها. فوثائق مستوى الخلية ليست مماثلة للتحقق على مستوى الحزمة أو النظام.

وينطبق الحذر نفسه على اختبارات الحريق، وتصنيفات الحاويات، وملاءمة النقل. وإذا كان المشروع ينتقل عبر ولايات قضائية مختلفة، فقد تتغير المتطلبات مرة أخرى. وعادةً ما يجب تأكيد ذلك بالرجوع إلى مواصفات المشروع واللوائح المحلية، بدلًا من افتراضه استنادًا إلى كتيب تعريفي عالمي. وينبغي لمسؤولي الجودة طلب إمكانية تتبع الوثائق، وتواريخ المراجعة، ونطاق كل اختبار أو شهادة.

التصميم الميكانيكي مسألة سلامة أيضًا

في مشاريع المحولات والتوزيع، اعتادت الفرق على الاهتمام بمسافة الزحف، وقوة الحاوية، واستمرارية التأريض، وجودة مداخل الكابلات. وينبغي مراجعة تخزين الطاقة بالمنهج نفسه. فالحاوية، وهيكل الرف، والفصل الداخلي، ودرجة الحماية من دخول العوامل الخارجية، ومسافات الخدمة، كلها تؤثر في السلامة أثناء التشغيل اليومي.

وتزداد أهمية ذلك عندما تتعرض المعدات للاهتزاز، أو حركة النقل، أو الطقس الخارجي، أو عمليات النقل المتكررة. فقد تكون الوحدة المحمولة سليمة كهربائيًا على الورق، لكنها لا تزال تُدخل مخاطر إذا ارتخت الموصلات، أو كان من الصعب تأمين الأبواب، أو دفعت صعوبة الوصول لأغراض الصيانة إلى اتباع حلول غير آمنة. وهذه ليست مخاوف بسيطة تتعلق بسهولة الاستخدام؛ إذ إنها غالبًا ما تشكل سجل السلامة الفعلي للمعدات المنشورة ميدانيًا.

إطار مقارنة بسيط لاتخاذ القرار

ما الذي غالبًا ما يتم إغفاله أثناء مقارنة الموردين

تظهر ثلاثة أوجه قصور بشكل متكرر في مراجعات الاختيار. يتمثل أحدها في افتراض أن جميع أنظمة إدارة البطاريات توفر المستوى نفسه من الحماية، وهذا غير صحيح. ويتمثل الآخر في فصل مراجعة التصميم الكهربائي عن مراجعة السلامة التشغيلية، رغم الارتباط الوثيق بينهما. أما الثالث فهو التركيز على الكفاءة في الحالة العادية مع إيلاء وزن ضئيل للغاية للسلوك في الحالة غير العادية.

وبالنسبة إلى الشركات العاملة في تطبيقات نقل الطاقة وتوزيعها والطاقة الصناعية، فإن أوجه القصور هذه ليست بسيطة. ويعكس تموضع شركة Jinshida Electric حول البحث والتطوير، والانضباط التصنيعي، وإدارة الجودة الصارمة حقيقة أوسع في هذا السوق: فغالبًا ما تكون قدرة المورد على تنفيذ عملياته مهمة بقدر أهمية المعدات الظاهرة. ويجب أن يكون نظام التخزين المخصص لدعم إنشاء الشبكات أو مرافق التصنيع أو مشاريع الطاقة الجديدة متسقًا في الإنتاج، وليس مجرد نظام معروض جيدًا في وثيقة تقنية.

إذا كنت تقارن العروض الآن، فاطلب من كل مورد استعراض سيناريو عطل موثوق واحد، بدءًا من الاكتشاف مرورًا بالعزل والإيقاف وإنذار الموقع ووصولًا إلى الجاهزية للفحص. وعادةً ما تخبرك هذه المحادثة بأكثر مما تخبرك به شريحة أخرى تسرد ميزات السلامة. أما بالنسبة إلى القرارات النهائية، فاحرص على مواءمة المراجعة مع البيئة الفعلية للمشروع، بما في ذلك قرب المحولات، وملف الحمل، وحدود التهوية، وظروف الاستجابة للطوارئ، وإمكانية الوصول للصيانة، ومتطلبات الامتثال المحلية. فقد يتصرف نظامان لتخزين الطاقة بالبطاريات يبدوان متشابهين على الورق بشكل مختلف تمامًا عند إعادة هذه التفاصيل إلى الصورة.
