Produtos
‹
›
‹
›
Série: S-M
USOS: Transformador de distribuição
País de origem: China
Certificação: ISO9001, CB, CE, KEMA
Descrição do produto
Introdução ao transformador imerso em óleo de 11 kV
No contexto do crescimento da demanda global por eletricidade, os transformadores trifásicos imersos em óleo de 11 kV são amplamente utilizados em redes elétricas rurais, na indústria, no comércio, em novas energias, instalações públicas e outros setores. Verificação operacional de alta confiabilidade em mais de 50 países e regiões em todo o mundo; já vendidos para países e regiões como Tanzânia, Zimbábue, Gana, África do Sul, Quênia, Zâmbia, Sudão, Líbia, Congo, Emirados Árabes Unidos, Arábia Saudita, Iraque, Síria, Bangladesh, entre outros.
Normas e certificações do transformador imerso em óleo de 11 kV
1. Normas: GB, IEC, GOST, EN, NF, ANSI/IEEE (personalizável de acordo com as normas do cliente)
2. Certificações: ISO, CE, IEC, SABS, COC, CSA, UL
3. Eficiência: a eficiência de um transformador trifásico imerso em óleo de 11 kV pode exceder 99%, atendendo às regulamentações europeias de eficiência energética Ecodesign Tier 2 2015/2014/548/EC.
4. Livre de manutenção: grau de proteção IP65, à prova de poeira e umidade, sem necessidade de manutenção, projetado para uma vida útil superior a 25 anos.
5. Proteção ambiental e desenvolvimento sustentável: pode ser utilizado óleo vegetal FR3.
6. Capacidade de sobrecarga: o transformador de 11 kV com bobina de cobre permite uma sobrecarga de curto prazo de até 150% da capacidade nominal por no máximo 2 horas, mas exige o monitoramento da temperatura do óleo (≤ 95 °C).
Especificações
Capacidade nominal: 30 kVA – 2500 kVA
Tensão de entrada: 11 kV
Tensão de saída: 0.4 kV
Frequência: 50 Hz / 60 Hz
Grupo vetorial: Dyn11 / Yyn0
Observação: tensão, capacidade, frequência e grupo vetorial podem ser personalizados de acordo com os requisitos do cliente.
Especificações técnicas
Perguntas frequentes
Q1: O que é um transformador trifásico imerso em óleo de 11 kV?
R: Um transformador trifásico imerso em óleo é um transformador de potência resfriado e isolado por óleo isolante. Ele foi projetado para uso em sistemas elétricos trifásicos de corrente alternada e pode converter energia elétrica de alta tensão em baixa tensão, como de 11kV para 400V. É amplamente utilizado na distribuição de energia industrial, comercial e de redes elétricas.
Q2: Quais são os cenários típicos de aplicação?
R: *Conversão de tensão da rede de distribuição urbana (11kV → 400V); *Distribuição de energia em instalações industriais, como minas e plantas petroquímicas; *Conexão à rede de usinas de energia renovável, como parques eólicos; *Hospitais, data centers e outros locais que exigem fornecimento de energia de alta confiabilidade.
Q3: Qual é a faixa de capacidade nominal?
R: A capacidade comum varia de 25kVA a 10MVA, sendo os modelos de 100kVA a 2000kVA, 11kV/400V, os mais amplamente utilizados, dependendo dos requisitos de carga.
Q4: Quais são os principais pontos de atenção durante a instalação?
R: -Fundação estável, instalação nivelada e prevenção de inclinações; -Reservar espaço suficiente para a dissipação de calor, como pelo menos 1,5 metro de distância da parede; -Resistência de aterramento ≤ 4 Ω; -Verificar o nível do óleo, a vedação e a limpeza da bucha.
Q5: Quais são as causas do aumento anormal da temperatura durante a operação?
R: -Sobrecarga prolongada; -Falha do sistema de resfriamento, como desligamento do ventilador/bomba de óleo; -Bloqueio do circuito de óleo ou volume insuficiente de óleo; -Curto-circuito interno ou mau contato.
Inicie sua solução antiss infiltração de alta eficiência
Nossa equipe de especialistas fornecerá uma cotação personalizada e recomendações técnicas no prazo de 24 horas.
Produtos relacionados

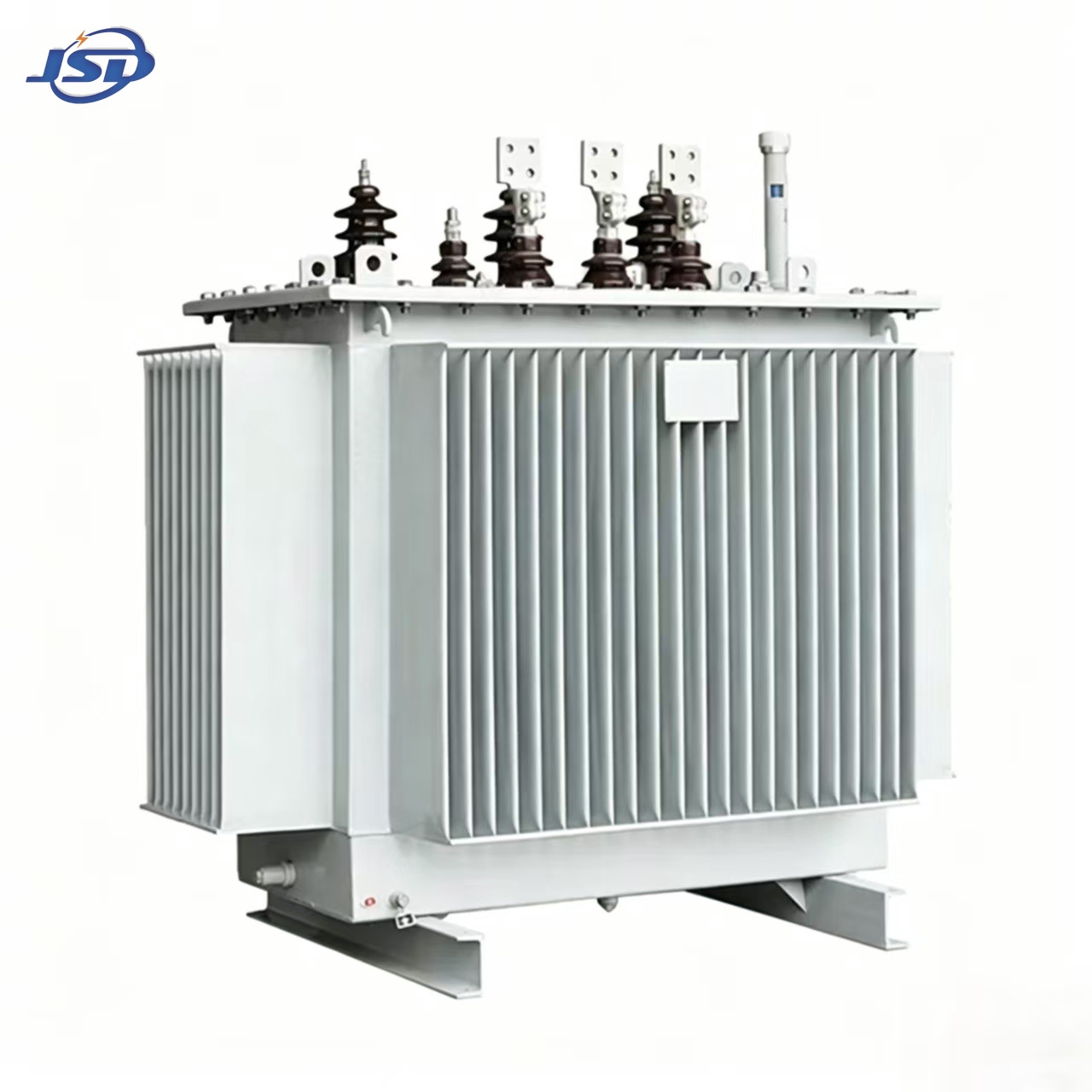

![Transformador de distribuição de potência imerso em óleo de 11 kV/0,4 kV]( "Transformador de distribuição de potência imerso em óleo de 11 kV/0,4 kV")
