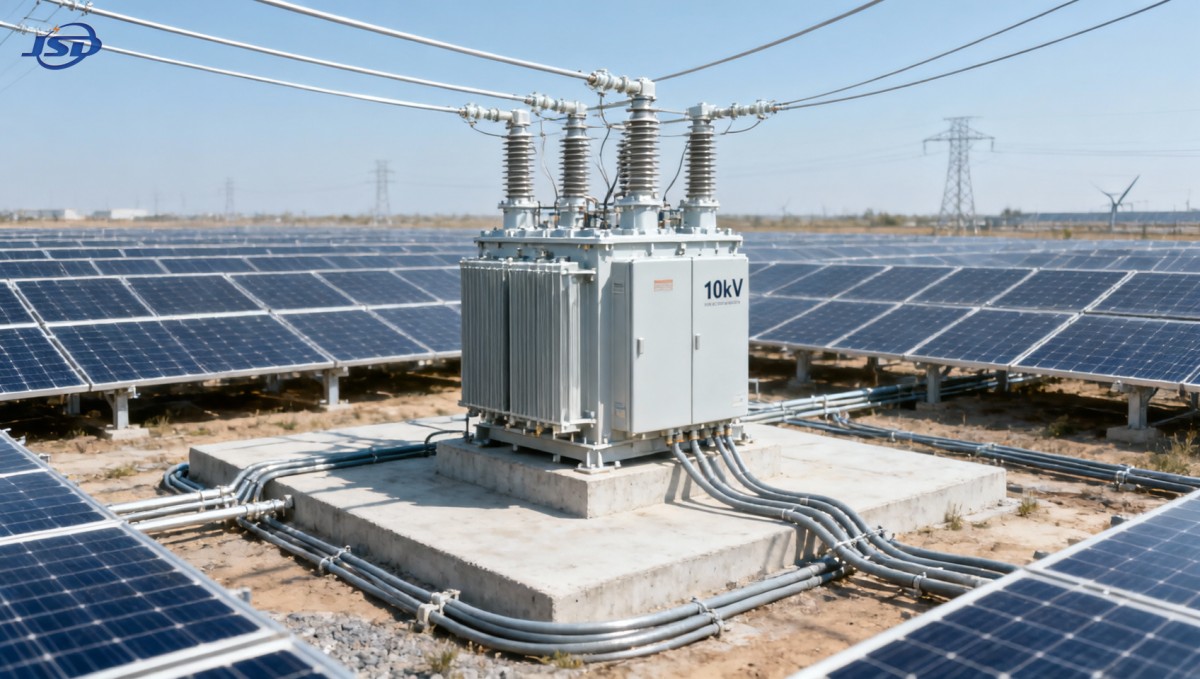

تصميم محول توزيع لمزارع الطاقة الشمسية ذات التوليد المتغير

تصميم محول توزيع لمزارع الطاقة الشمسية ذات التوليد المتغير

يتطلب تصميم محول توزيع لمزارع الطاقة الشمسية أكثر من مجرد مطابقة تصنيفات الجهد. إذ يغير الإنتاج الشمسي المتغير ظروف التحميل وسلوك الجهد واحتياجات الحماية وظروف التشغيل طوال العمر الافتراضي.

بالنسبة لمديري المشاريع، يتمثل القرار الأساسي في ما إذا كان المحول سيوفر اتصالاً مستقراً بالشبكة طوال عمره التصميمي دون التسبب في خسائر أو فترات توقف أو مخاطر امتثال يمكن تجنبها.

يبدأ التصميم المناسب بالهندسة الكهربائية الفعلية للمحطة، بما في ذلك كتل العواكس ودوائر التجميع ومتطلبات نقطة الربط وحدود التصدير والاستهلاك المساعد.

ويجب أن يعكس أيضاً بيئة الموقع. فتؤثر درجة الحرارة المحيطة والغبار والرطوبة والارتفاع والتعرض للتآكل ومساحة التركيب وقيود السلامة من الحرائق مباشرةً في اختيار المحول وتصنيفه.

يوضح هذا الدليل ما ينبغي على فرق المشروع تحديده ومراجعته والتحقق منه عند اختيار محول توزيع لمزارع الطاقة الشمسية ذات أنماط التوليد المتغيرة بسرعة.

ابدأ بملف الحمل الفعلي لمزرعة الطاقة الشمسية

نادراً ما يتعرض المحول الشمسي لحمل صناعي تقليدي ثابت. إذ يرتفع خرجه بسرعة بعد شروق الشمس، ويبلغ ذروته قرب منتصف النهار، ثم ينخفض بشكل حاد نحو المساء.

يمكن لحركة السحب أن تؤدي إلى تغيرات متكررة وسريعة في التوليد. ولا تتطلب هذه التغيرات تلقائياً محولاً كبير السعة، لكنها تتطلب تقييماً حرارياً وكهربائياً واقعياً.

ينبغي لفرق المشروع طلب نمذجة إنتاج كل ساعة أو على فترات أقصر لظروف موسمية ممثلة. ويجب اختبار تصنيف المحول مقابل الحد الأقصى المتوقع للتصدير، وليس فقط مقابل قدرة DC المركبة.

يمكن أن يؤدي التكبير في حجم العاكسات واستراتيجيات القطع وتكامل البطاريات واتفاقيات خفض الإنتاج إلى تغيير ملف تحميل AC بصورة ملموسة. وينبغي أن تصل هذه القرارات التجارية إلى فريق التصميم الكهربائي مبكراً.

تحدد المواصفة المفيدة التحميل المستمر وتوقعات الحمل الزائد قصير المدة وإجمالي الطاقة السنوية والقدرة المتوقعة للتوسع. وهذا يمنح المصنعين أساساً أوضح لتصميم حراري محسّن.

فعلى سبيل المثال، قد تشهد محطة ذات نسبة DC إلى AC مرتفعة خرجاً مستمراً من العاكسات قريباً من حد AC الخاص بها أثناء الظروف الجوية الملائمة. وتكون هذه الحالة أهم من قدرة الوحدات الاسمية.

ينبغي أن يشمل تحليل الحمل طلب خدمات المحطة ومحركات التتبع ومعدات HVAC وأنظمة الاتصالات والملحقات المساعدة لتخزين الطاقة عند الاقتضاء. ويمكن أن تستمر هذه الأحمال بعد انخفاض التصدير الشمسي.

ينبغي للمشاريع تجنب اختيار السعة بالاعتماد فقط على نسبة مئوية بسيطة من تصنيف العاكس. إذ يمكن لفواقد الكابلات وفواقد المحول وتشغيل القدرة غير الفعالة ومتطلبات الشبكة المحلية أن تغير النتيجة.

مراعاة تدفق القدرة العكسي وتنظيم الجهد

على خلاف كثير من أنظمة التوزيع التقليدية، تصدر منشآت الطاقة الشمسية القدرة من مخارج العاكسات منخفضة الجهد باتجاه شبكة تجميع متوسطة الجهد، وفي النهاية إلى نقطة الاتصال بالشبكة.

يغير تدفق القدرة العكسي هذا طريقة تقييم هبوط الجهد وإعدادات مغير النقرات وتنسيق الحماية وترتيبات القياس. وقد تؤدي الافتراضات التقليدية إلى جهد تشغيل غير مناسب.

يجب أن يتوافق اختيار مجموعة المتجهات للمحول مع ترتيب العاكسات وفلسفة التأريض ومتطلبات شركة المرافق ومخطط الحماية. فهو يؤثر في سلوك الأعطال ومسارات التوافقيات وإدارة تيار التسلسل الصفري.

يستحق نطاق النقرات وموضعها اهتماماً خاصاً. فقد يكون إعداد النقرة الثابتة خارج الدائرة كافياً، ولكن فقط بعد أن تغطي دراسات الجهد ظروف أقصى توليد وأدنى جهد للشبكة.

عندما يكون تغير الجهد كبيراً، يمكن تقييم مغير النقرات تحت الحمل على مستوى النظام. وتعتمد قيمته على قوة الشبكة ومسؤوليات التنظيم وموارد الصيانة المتوقعة.

ينبغي لمديري المشاريع السؤال عما إذا كانت دراسة الجهد تشمل ممانعة المغذي وطول كابل التجميع وممانعة المحول وقدرة العاكس على توفير القدرة غير الفعالة ونطاق الجهد المسموح به من شركة المرافق.

يمكن للمحول أن يحقق نسبة لوحة البيانات ومع ذلك يسبب هوامش جهد ضعيفة للعاكس. ويحمي التصميم الصحيح توافر التوليد من خلال إبقاء أطراف العاكس ضمن حدود التشغيل المقبولة.

يُعد التنسيق بين مورّد المحول ومورّد العاكس ومقاول EPC واستشاري الشبكة أمراً أساسياً. إذ يمتلك كل طرف جزءاً من البيانات اللازمة للتحقق من أداء الجهد.

تحديد الممانعة للحماية وتحمل الأعطال وأداء المحطة

ليست ممانعة المحول اختياراً عاماً من الكتالوج. فهي تؤثر في تيار العطل المتاح وتنظيم الجهد والتشغيل المتوازي وحساسية الحماية وقدرة الأجهزة اللاحقة على فصل الأعطال.

يمكن للممانعة الأعلى أن تحد من تيار القصر، ما قد يقلل متطلبات تحمل المعدات. إلا أنها قد تزيد أيضاً من تغير الجهد عند تغير تدفق القدرة وطلب القدرة غير الفعالة.

تحسن الممانعة الأقل تنظيم الجهد، لكنها قد ترفع مستويات الأعطال. وتعتمد القيمة المناسبة على نظام التجميع وتصنيفات معدات التبديل ومساهمة العاكس في تيار العطل وفلسفة الحماية.

توفر الموارد المعتمدة على العاكس عموماً تيار عطل محدوداً مقارنة بالمولدات المتزامنة. ومع ذلك، يجب أن يأخذ تصميم الحماية في الاعتبار أنظمة التحكم وسلوك تجاوز الأعطال وأنماط التشغيل أثناء اضطرابات الشبكة.

اطلب دراسة قصر منسقة قبل الشراء النهائي للمحول. وينبغي أن تحدد هذه الدراسة متطلبات تحمل المعدات في مواقع الجهد المنخفض والجهد المتوسط ونقطة الربط ضمن التكوينات المعقولة.

ينبغي أن تغطي إعدادات الحماية ظروف القدرة الأمامية والعكسية والأعطال الأرضية والأعطال الداخلية للمحول وأعطال المغذيات وأحداث الجهد أو التردد غير الطبيعية المطلوبة بموجب أكواد الشبكة المعمول بها.

بالنسبة للمواقع الأكبر، قد تتضمن حزمة حماية المحول مراقبة درجة الحرارة وتنفيس الضغط وإنذارات الملفات وواجهات الحماية التفاضلية وإشارات الإشراف عن بُعد لنظام التحكم بالمحطة.

تمنع مصفوفات المسؤوليات الواضحة الفجوات بين توريد المحول وتركيب EPC. وينبغي أن تحدد حزمة المشتريات مكونات الحماية التي يشملها التوريد والتي يتم تركيبها واختبارها وتشغيلها من قبل كل طرف.

إدارة التوافقيات والتسخين المرتبط بالعاكسات

تنتج العاكسات الحديثة أشكال موجية نظيفة نسبياً، إلا أن التشوه التوافقي يظل مسألة عملية في التصميم. ويمكن لكتل العاكسات المتعددة ورنين الكابلات وظروف الشبكة أن تضخم التأثيرات التوافقية.

تزيد التيارات التوافقية فواقد التيارات الدوامية في الملفات والأجزاء الإنشائية. وتولد هذه الفواقد الإضافية حرارة قد لا تستوعبها حسابات التحميل الجيبي القياسية بشكل كامل.

ينبغي أن تستخدم مراجعة التصميم أطياف التوافقيات للعاكسات ونطاقات التشغيل المتوقعة وحدود شركة المرافق المعمول بها. وتكون دراسة التوافقيات على مستوى المحطة أكثر قابلية للدفاع عنها من الاعتماد على افتراضات عامة.

قد يعدل مصنعو المحولات أبعاد الموصلات أو ترتيبات الملفات أو التدريع أو الهوامش الحرارية عندما يكون التحميل التوافقي مؤثراً. وتعتمد المنهجية المطلوبة على التشوه المقاس أو النموذج.

لا تفترض أن تصنيف kVA أعلى وحده يحل مشكلة التسخين التوافقي. فقد تحتاج الوحدة الأكبر إلى مراجعة تصميمية إذا كانت مكونات التردد التوافقي تنتج فواقد شاردة غير متناسبة.

كما أن التحكم في القدرة غير الفعالة مهم. فقد تعمل العاكسات الشمسية عند معامل قدرة غير موحد لدعم تنظيم الجهد، مما يزيد التيار وتحميل المحول حتى عندما تكون القدرة الفعلية محدودة.

حدد النطاق الكامل لمعامل القدرة التشغيلي الذي يطلبه مشغل الشبكة. وأدرج التشغيل المستمر للقدرة غير الفعالة والأنماط الموسمية المتوقعة وأي متطلب لتقديم دعم القدرة غير الفعالة بعد غروب الشمس.

تساعد متطلبات التوافقيات والقدرة غير الفعالة الموثقة جيداً المورّدين على تقديم بيانات فواقد موثوقة وتقديرات لارتفاع درجة الحرارة وضمانات أداء تعكس التشغيل الفعلي لمزرعة الطاقة الشمسية.

اختيار التبريد والعزل بما يتناسب مع بيئة الموقع

يحدد الأداء الحراري عمر المحول. إذ يسرّع التشغيل المتكرر عند درجات حرارة مرتفعة تقادم العزل، بينما قد تزيد التصاميم المتحفظة بشكل مفرط تكلفة رأس المال دون فائدة ملموسة للمشروع.

ينبغي أن تستند الظروف المحيطة إلى بيانات أرصاد جوية خاصة بالموقع، بما في ذلك ذروات درجات الحرارة نهاراً والتبريد ليلاً والتعرض للإشعاع الشمسي والتغير الموسمي واحتمال تقييد التهوية.

تتطلب المحطات الفرعية داخل الحاويات عناية خاصة لأن الحرارة قد تتراكم حول المحول. ويؤثر تصميم التهوية ومسارات تدفق الهواء ولون الغلاف وتباعد المعدات وصيانة المرشحات في ارتفاع درجة الحرارة.

بالنسبة للمحطات الفرعية الداخلية أو المواقع ذات متطلبات صارمة لمخاطر الحرائق، يمكن أن توفر التصاميم الجافة المصبوبة بالراتنج مزايا تشغيلية. إذ يتجنب نظام العزل الخاص بها احتواء السوائل وما يرتبط به من اعتبارات إدارة الانسكابات.

تم تصميم محول التوزيع الجاف المصبوب بالراتنج 10kV لتطبيقات خفض الجهد من 10kV إلى 0.4kV، بسعات من 30kVA إلى 2500kVA.

يمكن أن يلائم هيكله المصبوب بالراتنج وخيارات الملفات النحاسية ونظام الحماية من الحرارة منشآت الطاقة المتجددة التي تكون فيها السلامة من الحرائق والفواقد المنخفضة والتركيب الداخلي المدمج من الأولويات.

يمكن للتبريد بالهواء القسري توفير سعة إضافية خلال فترات تشغيل محددة. ومع ذلك، ينبغي لفرق المشروع التأكد من تكرارية المراوح ومنطق التحكم وتوفر القدرة المساعدة وإمكانية الوصول للصيانة.

ينبغي أن تنص المواصفات الحرارية على تصنيف درجة الحرارة المحيطة المطلوب وفئة العزل وحدود ارتفاع الحرارة ومراحل التبريد وملف الحمل الزائد وإشارات المراقبة اللازمة لنظام SCADA الخاص بالمحطة.

تقييم الفواقد كتكلفة للمشروع طوال العمر التشغيلي

تحدث فواقد المحول كلما كانت الوحدة تحت الجهد أو التحميل. ففي مزارع الطاقة الشمسية، تظل فواقد اللاحمل موجودة ليلاً، بينما تتغير فواقد الحمل مع التيار المصدّر.

ونظراً لأن أصول الطاقة الشمسية تعمل لعقود، يمكن حتى للفروق الطفيفة في الفواقد المضمونة أن تحقق قيمة كبيرة على مدى دورة الحياة. وينبغي أن يستخدم التقييم تسعير الطاقة والتوليد السنوي المتوقع، لا سعر الشراء وحده.

تكون فواقد اللاحمل ذات صلة خاصة بالمحطات التي تظل تحت الجهد باستمرار. وتحدد جودة مادة القلب وكثافة الفيض التصميمية وضبط التصنيع هذا المكون من الفواقد واتساقه على المدى الطويل.

تصبح فواقد الحمل أكثر أهمية عند خرج مرتفع. وهي تتأثر بمقاومة الملفات وتصميم الموصلات والفواقد الشاردة ودرجة حرارة التشغيل وملف معامل القدرة الفعلي.

اطلب من المورّدين تقديم بيانات مضمونة لفواقد اللاحمل وفواقد الحمل والممانعة والكفاءة عند ظروف مرجعية محددة. واشترط معايير اختبار واضحة وآلية التعامل مع التفاوتات في العقد.

ينبغي لمديري المشاريع مقارنة البدائل باستخدام حسابات القيمة الحالية. وأدرج الفواقد الكهربائية واستهلاك الطاقة المساعدة للتبريد والتعرض المتوقع لخفض الإنتاج واحتياجات الصيانة وآثار مخاطر الاستبدال.

قد يبرر المحول منخفض الفواقد استثماراً أولياً أعلى عندما يكون إنتاج الطاقة مرتفعاً أو عندما تكافئ اتفاقيات شراء الطاقة الطاقة المسلّمة. وينبغي توثيق الجدوى الاقتصادية بشفافية.

يدعم تقييم الفواقد أيضاً تقارير الاستدامة. إذ يؤدي خفض فواقد المحول إلى تحسين صافي إنتاج المحطة ويمكن أن يسهم في أهداف أوسع لخفض الكربون للمالكين والمقرضين ومشتري الطاقة.

ترسيخ الموثوقية في متطلبات الإنشاء والجودة

غالباً ما تقع مزارع الطاقة الشمسية في مناطق نائية أو مغبرة أو رطبة أو ساحلية أو مرتفعة الحرارة. وتعتمد الموثوقية على تفاصيل الإنشاء بقدر اعتمادها على لوحة البيانات الكهربائية.

حدد الحماية من التآكل المناسبة للبيئة. فقد تتطلب المواقع الساحلية أو الصناعية طلاءات محسنة ومكونات تثبيت من الفولاذ المقاوم للصدأ ومداخل كابلات محكمة الإغلاق ومعالجة دقيقة للتوصيلات المكشوفة.

بالنسبة للمحولات الجافة، ينبغي مراجعة جودة الراتنج وعمليات الصب بالفراغ وأداء التفريغ الجزئي ومقاومة الدورات الحرارية. إذ تؤثر هذه العوامل في سلامة العزل على المدى الطويل.

بالنسبة لجميع أنواع المحولات، تحقق من متطلبات تحمل نبضات الجهد وقدرة تحمل القصر والاحتياجات الزلزالية ودرجة الحماية وترتيب الأطراف وتجهيزات الرفع وقيود النقل قبل بدء التصنيع.

ينبغي تحديد اختبارات القبول في المصنع بوضوح. وتشمل المتطلبات النموذجية اختبار النسبة ومقاومة الملفات واختبارات العزل واختبارات الجهد المطبق واختبارات الجهد المستحث والتحقق من الممانعة وقياس الفواقد.

عندما تبرر مخاطر المشروع ذلك، يوفر اختبار الشهود ثقة إضافية. فهو يتيح للمالك أو ممثل EPC التحقق من الوثائق وإجراءات الفحص وإعداد الاختبار ومطابقة لوحة البيانات.

ينبغي أن يشمل التشغيل فحوصات عزم الربط واختبارات مقاومة العزل والتحقق من التأريض واختبارات وظائف الحماية والتحقق من حساسات الحرارة وتأكيد إعدادات النقرات النهائية مقابل الدراسات المعتمدة.

احتفظ بسجلات كاملة للأصول من المصنع وحتى التشغيل. إذ تقلل تقارير الاختبار والرسومات والأرقام التسلسلية وقوائم قطع الغيار وتعليمات الصيانة من التأخيرات عند الحاجة إلى استكشاف الأعطال وإصلاحها.

مواءمة المشتريات مع أكواد الشبكة ومخاطر التسليم

يجب أن يتوافق محول التوزيع لمزارع الطاقة الشمسية مع أكثر من معايير المحولات العامة. إذ يمكن لاتفاقيات الربط مع شركة المرافق أن تفرض متطلبات محددة للجهد والتأريض والحماية والمراقبة.

قد تشمل المعايير المعمول بها متطلبات سلسلة IEC 60076 ومعايير المحولات الوطنية والأكواد الكهربائية المحلية والجداول الفنية الخاصة بشركة المرافق. وينبغي لفريق المشتريات تحديد التسلسل الهرمي الحاكم مبكراً.

ينبغي تحويل الامتثال لكود الشبكة إلى متطلبات قابلة للقياس للمحول. فاللغة الغامضة تخلق نزاعات لاحقاً، لا سيما حول الممانعة ومجموعة المتجهات ومستوى العزل ونطاق النقرات والملحقات.

كما أن مدة التوريد مسألة للتحكم بالمشروع. إذ يمكن أن يؤثر توفر فولاذ القلب وأنظمة الراتنج وإمدادات النحاس وقدرة الاختبار وأبعاد الشحن ومتطلبات الشهادات في المسار الحرج.

استخدم مصفوفة تقييم فني للعطاءات تفصل بين الامتثال الإلزامي والقيمة التي تخضع للتقييم. وقارن الفواقد والضمان وجدول التسليم والانحرافات الفنية وجودة الوثائق والقدرة على الخدمة بصورة متسقة.

لا توافق على عرض أقل تكلفة دون تقييم تكلفة استثناءات التصميم. إذ يمكن لانحرافات صغيرة أن تستدعي إعادة تصميم الكابلات أو معدات التبديل أو الأعمال المدنية أو إعدادات الحماية أو ترتيبات الأغلفة.

ينبغي أن تحدد شروط الضمان أنماط الفشل المشمولة وأوقات الاستجابة والتزامات قطع الغيار ومسؤوليات الاختبار وسبل المعالجة لانحرافات الفواقد أو الأداء. وتحمي هذه التفاصيل اقتصاديات المشروع بعد التسليم.

تكون قدرة المورّد ذات أهمية قصوى عندما تكون الجداول الزمنية ضيقة. وينبغي للشريك المؤهل أن يقدم دعماً هندسياً وتصنيعاً مضبوطاً واختبارات موثقة وتنسيقاً سريع الاستجابة خلال التشغيل والعمليات.

استخدم قائمة تحقق عملية للاختيار قبل الإصدار

قبل إصدار أمر الشراء، أكد نسبة الجهد والسعة والتردد ومجموعة المتجهات والممانعة ونطاق النقرات ومستوى العزل وفئة التبريد وتكوين الأطراف.

تحقق من أن التصنيف يأخذ في الاعتبار أقصى تصدير وواجب القدرة غير الفعالة والظروف التوافقية ودرجة الحرارة المحيطة وتهوية الغلاف والارتفاع وخطط التوسع المعقولة للمحطة.

أكد واجهات الحماية ومخرجات الحساسات وملامسات الإنذار وتفاصيل التأريض وأبعاد صندوق الكابلات ومتطلبات قضبان التوصيل واحتياجات اتصال SCADA مع فرق EPC والتحكم.

راجع الفواقد المضمونة وأساس الحساب المستخدم لمقارنة تكلفة دورة الحياة. وتأكد من أن معايير الاختبار والتفاوتات المسموح بها وعواقب النتائج غير المطابقة محددة صراحةً في العقد.

تحقق من أن أبعاد النقل ونقاط الرفع وإمكانية الوصول للتركيب وأحمال الأساسات وخلوصات الصيانة تتوافق مع الرسومات المدنية للموقع. فقد تؤخر الاكتشافات المتأخرة في هذه الجوانب عملية وضع المحطة تحت الجهد.

وأخيراً، احصل على موافقة رسمية على الرسومات والجداول الفنية من شركة المرافق والمالك ومقاول EPC والمهندس المستقل عند الاقتضاء. وهذا يمنع تحول الافتراضات إلى تغييرات ميدانية.

الخلاصة

أفضل قرار بشأن المحول ليس ببساطة اختيار أكبر تصنيف أو أقل سعر شراء. بل هو التصميم الذي يتوافق مع السلوك الكهربائي لمزرعة الطاقة الشمسية وبيئتها والتزامات الشبكة واقتصاديات دورة الحياة.

ينبغي لمديري المشاريع إعطاء الأولوية لدراسات الأحمال الموثقة وتحليل الجهد والأعطال وتقييم التوافقيات والملاءمة الحرارية والفواقد المضمونة والتحقق من الجودة قبل تقديم طلب المعدات.

عندما تُنسق هذه المتطلبات مبكراً، يصبح المحول جزءاً موثوقاً من نظام التوليد، داعماً للتصدير المستقر وتكاليف التشغيل المتوقعة وتوافر أصول الطاقة الشمسية على المدى الطويل.
